Снятие шарового шарнира

Наверните гайку (А) на резьбу (В) пальца шарнира. Гайка должна выступать за конец резьбы пальца, чтобы при разборке шарнира не повредить резьбу на конце пальца.

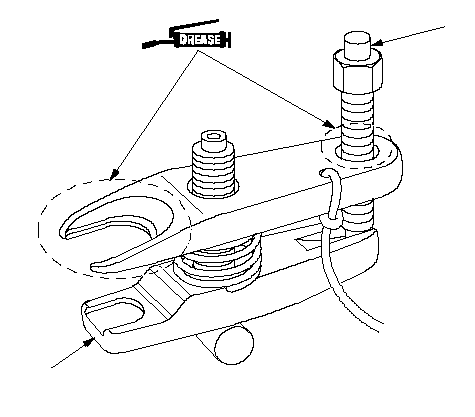

Нанесите смазку на указанные места (А) отделителя шарового шарнира. Это облегчит установку инструмента и предотвратит повреждение резьбы (В) сжимающего болта съемника.

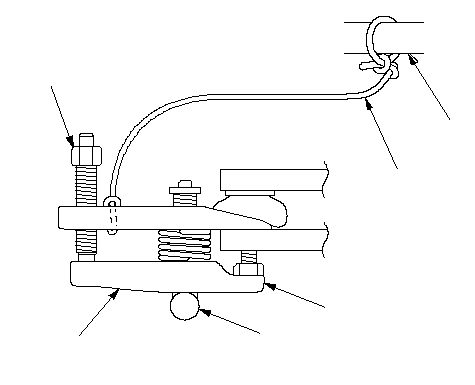

Ослабьте прижимной болт (А) и установите инструмент для снятия шарового шарнира, как показано на рисунке. Осторожно вставляйте захваты, чтобы не повредить защитный чехол шарнира. Установите положение захватов инструмента, поворачивая регулировочный болт (В).

ПРИМЕЧАНИЕ: Надежно прикрепите ремень безопасности (C) к рычагу подвески или поперечины подвески (D). Не прикрепляйте его к тормозному трубопроводу или жгуту проводов.

Отрегулировав регулировочный болт, убедитесь, что головка регулировочного болта расположена так, как показано на рисунке, что даст возможность зажиму поворачиваться.

Поворачивайте ключом сжимающий болт до тех пор, пока палец шарового шарнира не окажется свободным. При необходимости нанесите на торец соединения шарового пальца с рулевой тягой проникающую смазку для облегчения разборки шарнира.

ПРИМЕЧАНИЕ: Для вращения сжимающего болта запрещается использовать электрические или пневматические инструменты.

Снимите устройство для снятия шарового шарнира, затем снимите гайку с конца штифта шарового шарнира и вытяните шаровой шарнир из отверстия для штифта шарового шарнира. Осмотрите защитный чехол шарового шарнира и, если необходимо, замените его.
