Выключатель "Стоянка" / нейтраль (автоматическая коробка
передач)
Выключатель "Стоянка" / нейтраль
Выключатель "Стоянка" / нейтраль и выключатель фонаря заднего хода
|
|

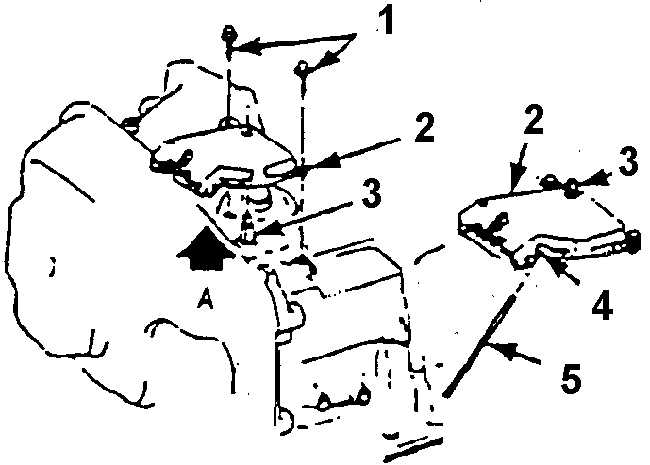

1. БОЛТ, MOMEIT ЗАТЯЖКИ 30 Нм
2. ВЫКЛЮЧАТЕЛЬ
3. ВАЛИК ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ

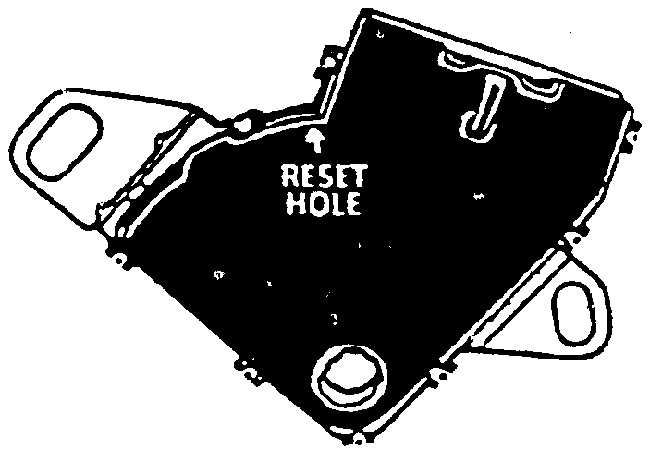

4. РЕГУЛИРОВОЧНОЕ ОТВЕРСТИЕ В КОРПУСЕ ВЫКЛЮЧАТЕЛЯ
5. ИЗМЕРИТЕЛЬНЫЙ СТЕРЖЕНЬ ДИАМЕТРОМ 2,34 мм
|

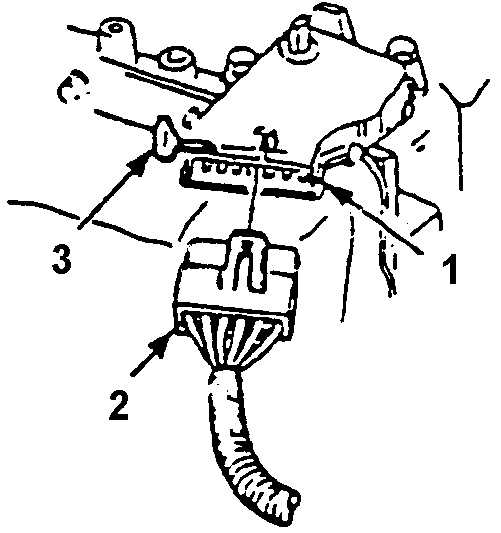

Электрический разъем выключателя с Т-образным фиксатором
|
|
1. ВЫКЛЮЧАТЕЛЬ "СТОЯНКА" / НЕЙТРАЛЬ
И ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ЗАДНЕГО ХОДА
2. РАЗЪЕМ ВЫКЛЮЧАТЕЛЯ Т-ОБРАЗНАЯ ЛАПКА ФИКСАТОРА |
Выключатель "Стоянка" / нейтраль предназначен для контроля за положением
селектора автоматической коробки передач. Сигнал выключателя используется ЭБУ
при управлении клапаном холостого хода двигателя.
 Запрещена эксплуатация
автомобиля при отсоединенном разъеме выключателя "Стоянка" / нейтраль,
так как это приведет к нарушению работы двигателя на холостом ходу. Возможна
также выдача кода неисправности 24 (отказ датчика скорости автомобиля).
Снять или отсоединить
| 1. Механический привод селектора диапазонов.
|
| 2. Электрический разъем.
|
| 3. Крепежные болты.
|
| 4. Выключатель.
|
|
ЗАМЕНА ВЫКЛЮЧАТЕЛЯ – УСТАНОВКА БЫВШЕГО В УПОТРЕБЛЕНИИ ВЫКЛЮЧАТЕЛЯ
Установить или присоединить
| 1. Повернуть валик переключения диапазонов
в нейтральное положение.
|
| 2. Выключатель, сориентировав его отверстие
по лыскам валика.
|
| 3. Ввернуть, не затягивая, болты.
|
| 4. Вставить в регулировочное отверстие корпуса
выключателя измерительный стержень и повернуть выключатель так, чтобы
стержень утопился на 9 мм.
|
| 5. Затянуть болты.
|
|
Снять или отсоединить
Вынуть стержень.
После регулировки
выключателя необходимо проверить блокировку пуска двигателя во всех
положениях селектора диапазонов, кроме нейтрали и "Стоянка".
Если двигатель запускается и в других положениях селектора, повторить
регулировку.
|
|
ЗАМЕНА ВЫКЛЮЧАТЕЛЯ – УСТАНОВКА НОВОГО ВЫКЛЮЧАТЕЛЯ
Установить или присоединить
| 1. Повернуть валик переключения диапазонов
в нейтральное положение.
|
| 2. Выключатель, сориентировав его отверстие
по лыскам валика. |
3. Ввернуть и затянуть болты. Если отверстия
для болтов не совпадают с резьбовыми отверстиями в картере трансмиссии,
следует проверить положение валика и установить его в нейтральное
положение, не поворачивая выключатель. Выключатель находится в нейтральном
положении. Если выключатель был повернут, надо отрегулировать его
аналогично выключателю, бывшему в употреблении.
После регулировки
выключателя необходимо проверить блокировку пуска двигателя во всех
положениях селектора диапазонов, кроме нейтрали и "Стоянка".
Если двигатель запускается и в других положениях селектора, произвести
регулировку, применяемую при монтаже бывшего в употреблении выключателя.
|
|
Отрегулировать
| 1. Перевести селектор диапазонов в нейтральное
положение.
|
| 2. Ослабить крепежные болты выключателя.
|
| 3. Повернуть выключатель на валике до совпадения
регулировочного отверстия выключателя с отверстием в лапке держателя.
Вставить измерительный стержень диаметром 2,34 мм на глубину 15 мм.
|
| 4. Затянуть болты требуемым моментом.
|
| 5. Вынуть измерительный стержень.
|
|
|
