  Запорная петля замка

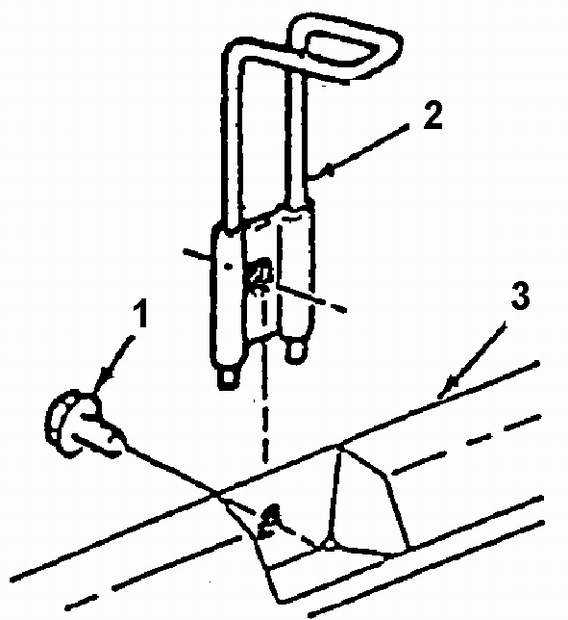

Запорная петля (кузов седан)

 1. ВИНТ
2. ЗАПОРНАЯ ПЕТЛЯ
3. ЗАДНЯЯ СТЕНКА БАГАЖНИКА

На автомобилях с кузовом седан предусмотрена возможность регулировки запорной петли по высоте для обеспечения нормальной работы замка крышки багажника.

Снять или отсоединить

1. Вывернуть 4 винта и снять накладку задней стенки багажника.
2. Откинуть коврик для доступа к запорной пластине.
3. Вывернуть один винт и снять запорную пластину с автомобиля.

Установить или присоединить

1. Запорную петлю на автомобиль, закрепив ее винтом.
2. Вернуть коврик в нормальное положение.
3. Накладку задней стенки багажника, закрепив ее 4 винтами.
