Запорное устройство капота

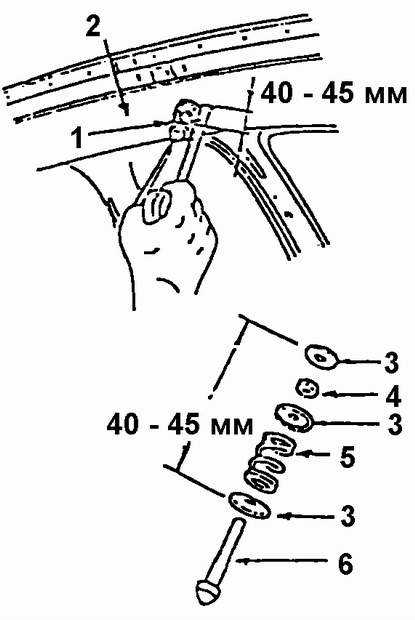

1. ЗАПОРНОЕ УСТРОЙСТВО В СБОРЕ
2. КАПОТ
3. ШАЙБА
4. КОНТРГАЙКА
5. ПРУЖИНА
6. ЗАПОРНЫЙ ПАЛЕЦ

Снять или отсоединить

1. Поднять капот и установить упор.

2. Отвернуть контргайку запорного пальца.

3. Вывернуть из гнезда запорный палец.

Установить или присоединить

1. Ввернуть запорный палец в гнездо.

2. Измерить расстояние от нижней плат и панели капота до края верхней шайбы. Это расстояние должно быть ровно 40–45 мм. Отрегулировать положение запорного пальца и зафиксировать его контргайкой.

3. Закрыть капот. Проверить работу запорного устройства. При необходимости отрегулировать положение пальца заново.
