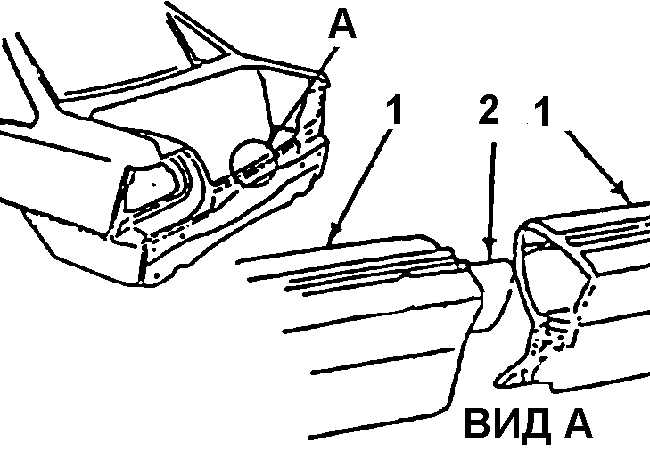

Уплотнитель проема крышки багажника – кузов Cедан

1. УПЛОТНИТЕЛЬ
2. ВСТАВКА

На автомобиле применен замкнутый уплотнитель крышки багажника, изготовленный из мягкой пористой резины. В уплотнитель заформован металлический элемент, обеспечивающий надежную и плотную посадку уплотнителя на отбортовку кромки проема багажника.

Снять или отсоединить

1. Вывернуть 4 винта и снять накладку задней стенки багажника.

2. Уплотнитель с отбортовки края проема багажника.

3. Соединительную вставку из старого уплотнителя.

4. Очистить остатки клея по периметру проема багажника.

Установить или присоединить

1. Соединить вставку и новый уплотнитель.

2. Уплотнитель на отбортовку края проема багажника.

3. Проверить надежность крепления уплотнителя, убедившись, что уплотнитель полностью сел на край проема по всему периметру.
С помощью струи воды из шланга проверить герметичность уплотнения крышки багажника, по отсутствию протекания воды в багажник. Если достигнута требуемая степень уплотнения крышки багажника, уплотнитель можно не приклеивать. В случае попадания воды в багажник, следует демонтировать уплотнитель и установить его на клею.

4. Уплотнитель на отбортовку края проема багажника.

5. Накладку задней стенки багажника, закрепив ее четырьмя винтами.
