Замена ветрового стекла
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Всегда надевайте защитные очки, когда режете клей на стекле рояльной проволокой.
-
Используйте чехлы для сидений, чтобы не повредить сиденья.
-
При замене поврежденного ветрового стекла имеющийся в продаже резец для ветрового стекла эффективен для прорезания клейкого слоя. Подробную информацию см. в инструкциях производителя инструмента.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Снимите следующие детали:
-

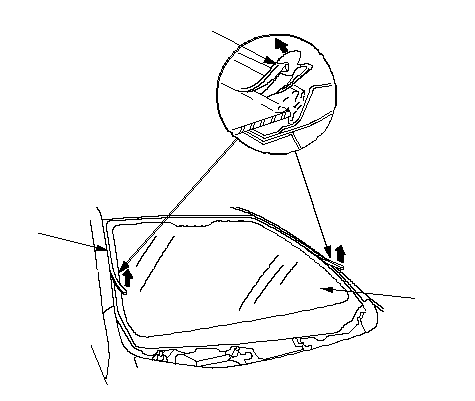

Снимите молдинг (A) с кромки ветрового стекла (B). При необходимости срежьте молдинг канцелярским ножом.
-
Если нужно переустановить старое ветровое стекло, нанесите восковым карандашом метки на стекло и кузов.
-
-
Нанесите защитную пленку вдоль кромки панели приборов и корпуса. С помощью шила проделайте отверстие в резиновой прокладке и клее изнутри машины в угловой части переднего стекла. Протяните рояльную проволоку через отверстие и обмотайте каждый конец вокруг деревянного бруска.
|
A
A
B
}
|
-

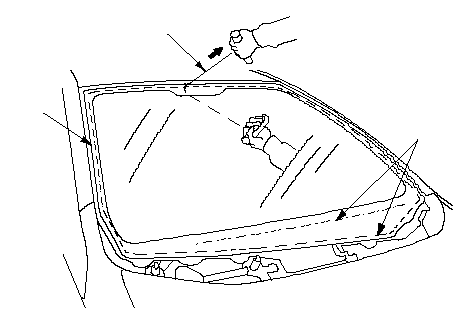

С помощником, находящимся снаружи автомобиля, тяните рояльную проволоку (А) назад-вперед, имитируя работу пилой. Удерживайте рояльную проволоку максимально близко к ветровому стеклу (В), чтобы не повредить кузов и панель приборов.
Осторожно сделайте вырез через резиновую прокладку и клей (С) вокруг всего ветрового стекла.
-
Осторожно вытащите ветровое стекло.
-
С помощью канцелярского ножа очистите старый клей - гладко до толщины примерно в 2 мм на соединительной поверхности вдоль всей кромки проема ветрового стекла:
-
Очистите соединительную поверхность кузова губкой, смоченной изопропиловым спиртом. После очистки и обезжиривания участков кузова не допускайте попадания воды, масла или пластичных смазок на чистую поверхность.
-
Если нужно заново установить старое ветровое стекло, шпателем счистите весь старый слой клея, верхние зажимы и резиновые прокладки со стекла. Очистите внутреннюю сторону и края ветрового стекла изопропиловым спиртом в местах, где нужно наложить новый слой липкой ленты. Убедитесь, что на поверхности нет воды, масла и смазки.
|
A
B
C
}
Места разреза
A
B
C
A
A
A
A
}
|
-

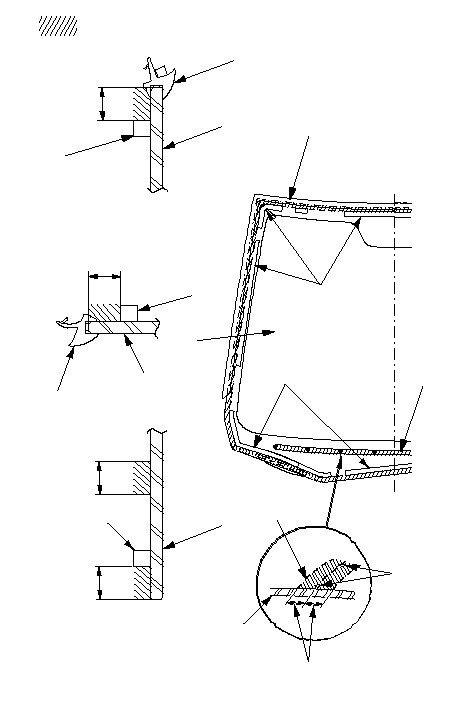

Прикрепите резиновую прокладку А, резиновую прокладку В, резиновую прокладку С, резиновую прокладку D и верхние зажимы (Е) клейкой лентой к внутренней поверхности ветрового стекла (F), как показано на рисунке:
-
Убедитесь, что резиновая прокладка и верхние зажимы выровнены с отметками (G).
-
Будьте осторожны и не прикасайтесь к ветровому стеклу там, где будет наложена липкая лента.
|
Липкая лента резиновой прокладки:
|
|
|
Толщина 0,16 мм
Ширина 3 мм
|
|
Липкая лента верхнего зажима:
|
|
|
Толщина 0,4 мм
Ширина 13 мм
|
|
11 mm
D
G
F
11 mm
G
A
G
E
14.2 mm
11 mm
11 mm
G
B
G
G
D
11 mm
G
D
11 mm
G
C
G
C
A
D
11 mm
11 mm
A
G
A
G
11 mm
E
B
D
C
}
|
-
Прикрепите молдинг (A) с помощью клейкой ленты (В) на край ветрового стекла (С):
-
Убедитесь, что все углы молдинга совмещены с соответствующими углами ветрового стекла.
-
Будьте осторожны и не прикасайтесь к ветровому стеклу там, где будет наложена липкая лента.
|
Клейкая лента молдингов:
|
|
|
Толщина 0,8 мм
Ширина 4 мм
|
|
A
C
B
A
}
|
-

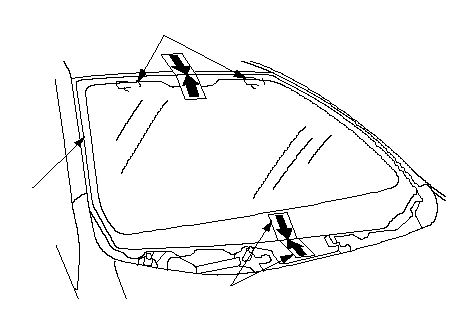

Установите ветровое стекло (А) в проем и отцентруйте его.
Нанесите восковым карандашом метки для сопряженных деталей (В) вдоль ветрового стекла и корпуса в четырех местах, как показано на рисунке. Убедитесь, что верхние зажимы (С) касаются края отверстий кузова. Будьте осторожны и не прикасайтесь к ветровому стеклу там, где будет наложена липкая лента.
-
Снимите ветровое стекло.
|
C
A
B
}
|
-
Губкой нанесите тонкий слой грунтовки на ветровое стекло (А) вокруг кромки молдинга (В) и резиновых прокладок (С), как показано на рисунке, затем осторожно сотрите его с помощью ветоши или суровой марли:
-
Используя нанесенные на ветровое стекло точки (D) в качестве направляющей, нанесите грунтовку для стекла на нижнюю часть (Е) ветрового стекла.
-
Нанесите грунтовку для стекла на молдинг.
-
Не наносите грунтовку для кузова на ветровое стекло, и не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками. В противном случае липкая лента может не закрепиться на ветровое стекло правильно, что приведет к протечке после установки ветрового стекла.
-
Избегайте попадания воды, пыли и абразивных веществ на обработанную поверхность.
|
C
A
B
D
E
B
C
C
C
A
B
A
C
E
A
11 mm
Внутрь
: Нанести слой стекольного покрытия.
Внутрь
11 mm
Внутрь
11 mm
11 mm
A
9 mm
}
|
-

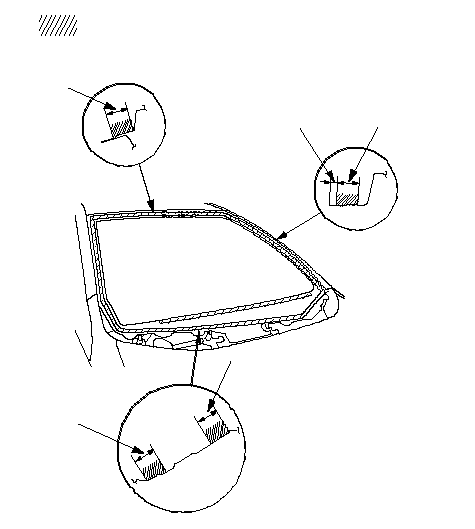

Губкой тщательно нанесите тонкий слой грунтовки для кузова на места коррозии или поврежденной краски вокруг кромки, где будет нанесен новый клейкий слой. Дайте этому слою высохнуть как минимум 10 минут:
-
Не наносите грунтовку для кузова на участки, где остался старый клейкий слой.
-
Будьте внимательны, не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками.
-
Накройте панель приборов, прежде чем красить буртик.
|
: Нанесите слой грунта для корпуса в места повреждения
покраски, как показано на рисунке.
16 mm
8 mm
16 mm
16 mm
16 mm
}
|
-

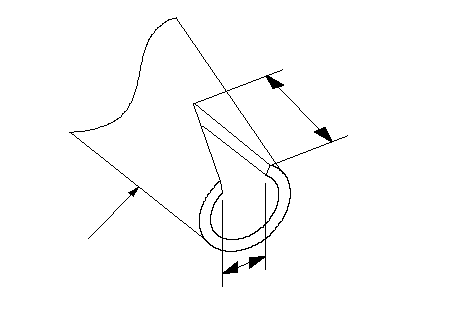

Вырежьте ‘‘V'' на конце раструба (А) на картридже, как показано на рисунке.
|
A
12 mm
7 mm
}
|
-

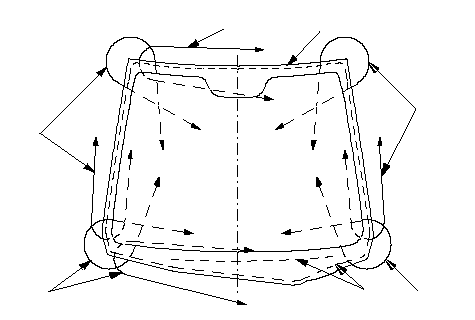

Поместите клей в картридж без пузырей воздуха для обеспечения непрерывной подачи. Вставьте картридж в шприц для уплотнения швов и нанесите полосу клейкого слоя (A) на кромку ветрового стекла (B) вдоль краев молдинга (C) и резиновой прокладки (D), как показано на рисунке. Нанесите клейкий слой в течение 30 минут после нанесения грунтовки на стекло. На углах положите чуть более толстый слой клея.
-
Используйте резиновые присоски, чтобы удерживать ветровое стекло в проеме. Выровняйте его по меткам, сделанным в п. 13, и установите его на клейкий слой. Слегка продвигайте ветровое стекло вперед до тех пор, пока края не встанут плотно на клейкий слой по всему периметру.
ПРИМЕЧАНИЕ: Не открывайте и не закрывайте двери в течение часа, пока клей не высохнет.
-
Соскоблите или сотрите излишки клея шпателем или полотенцем. Чтобы удалить клей с окрашенной поверхности ветрового стекла, протрите стекло мягким полотенцем, смоченным в изопропиловом спирте.
-
После высыхания клея побрызгайте водой на ветровое стекло и проверьте, нет ли протечек. Отметьте области протечек и дайте ветровому стеклу высохнуть, затем уплотните с помощью герметика.
-
После установки ветрового стекла дайте машине постоять не менее 4 часов. Если автомобиль необходимо использовать в течение 4 часов после данной процедуры, ехать надо медленно.
-
Дайте ветровому стеклу высохнуть в течение первого часа после установки.
-
Установите на место все снятые детали. Установите зеркало заднего вида после того, как клей полностью высохнет. Предложите клиенту в течение 2-3 дней не делать следующее:
-
Хлопать дверьми, когда все окна подняты.
-
Резко дергать автомобиль (например, заезжать и съезжать с дороги под большим углом или резко поворачивать на неровных дорогах).
|
