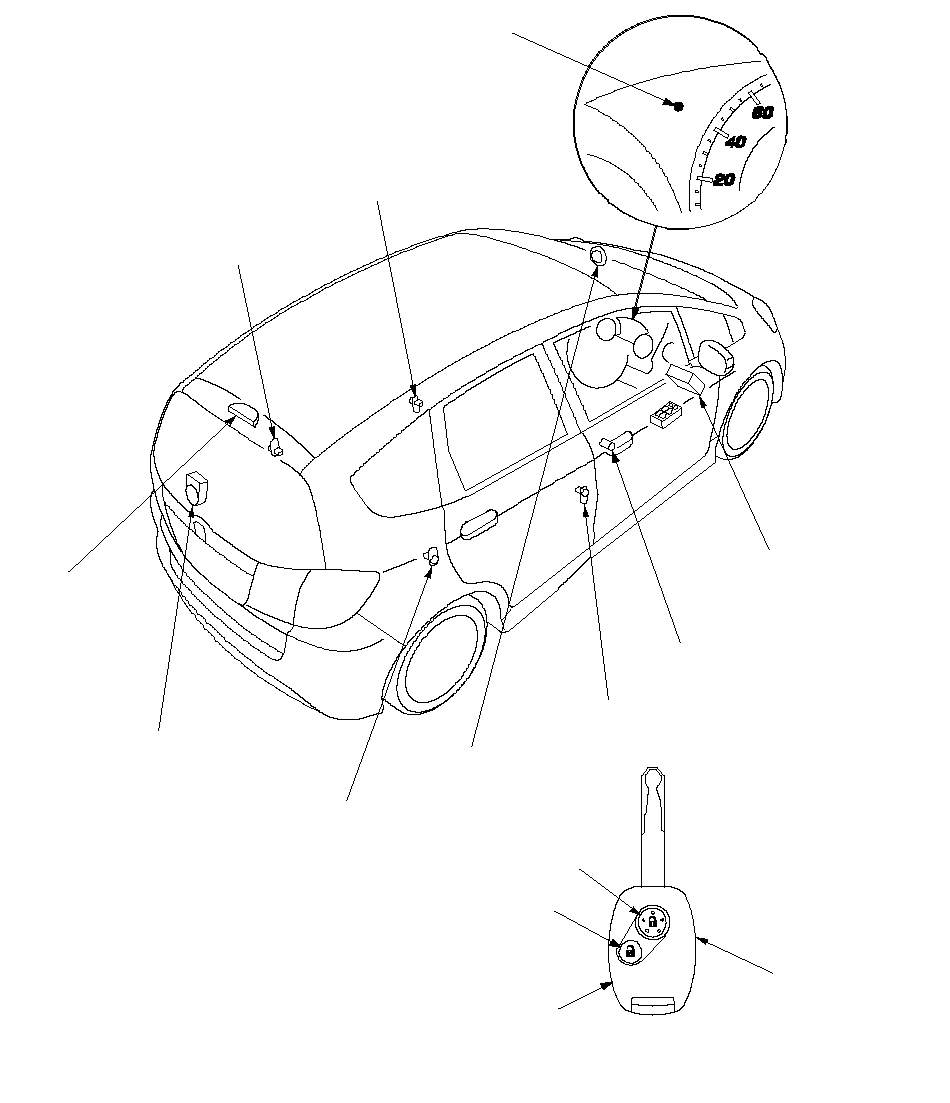

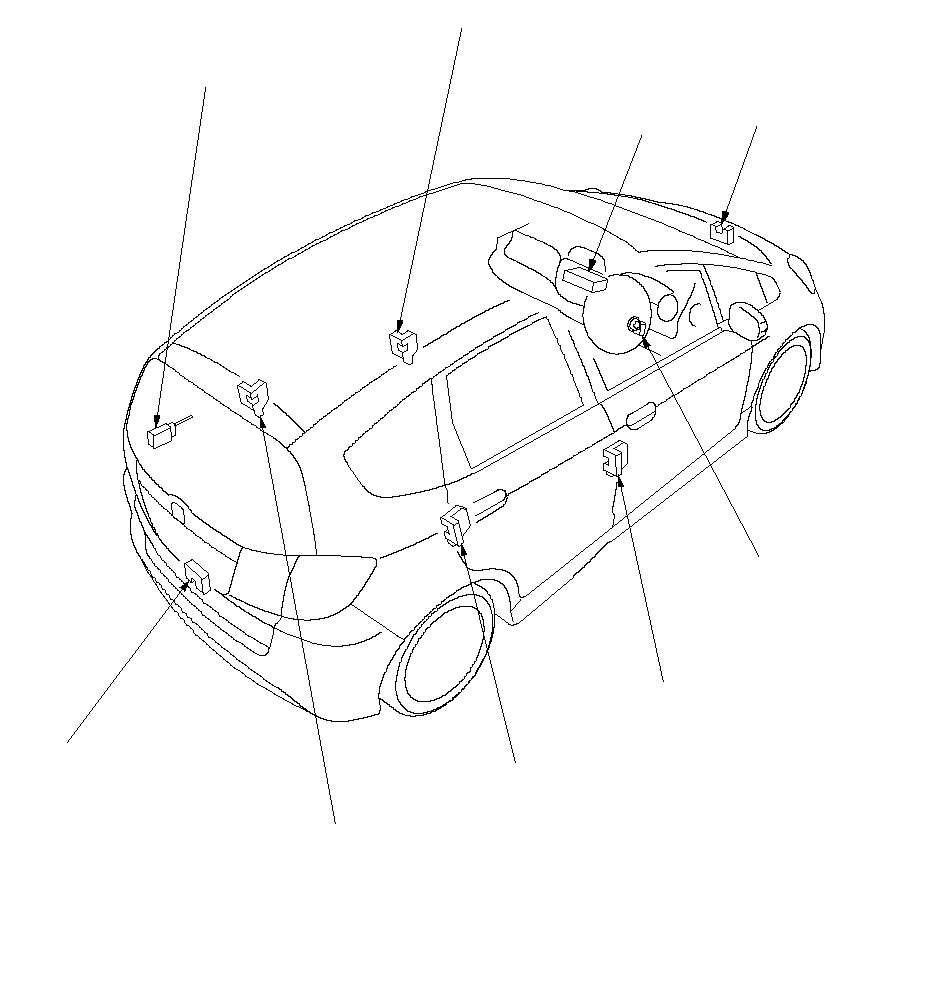

Перечень расположения компонентов системы электрических замков дверей с дистанционным управлением/системы охранной сигнализации

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

ДАТЧИК КАПОТА*
Проверка,

ИММОБИЛАЙЗЕР-
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
БЛОК УПРАВЛЕНИЯ
(со встроенным приемным устройством
дистанционного управления)
Поиск неисправностей,
Замена,

ИСПОЛНИТЕЛЬНЫЙ
ЭЛЕМЕНТ ЗАМКА КРЫШКИ
ТОПЛИВНОГО БАКА
Проверка,
Обращение при неисправности,

Замена,

ЗАМОК ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА
ВЫКЛЮЧАТЕЛЬ КНОПКИ/ ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ*
Проверка исполнительного механизма,
Проверка кнопки блокировки,

АУДИОСИСТЕМА

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ/
ЗАЩЕЛКА ЗАМКА
Проверка исполнительного механизма,
Проверка выключателя замка,

*: С охранной сигнализацией

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}

*1: С охранной сигнализацией
*2: С ультразвуковой системой

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА

MICU (встроен в блок под панелью приборов
блок предохранителей/реле)
Тест входных сигналов,
Замена,

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ВЫКЛЮЧАТЕЛЬ ЦИЛИНДРА ЗАМКА ДВЕРИ ВОДИТЕЛЯ*¹
Проверка,

ПЕРЕДАТЧИК
Проверка,
Авторизация,

ИНДИКАТОР ОХРАННОЙ СИГНАЛИЗАЦИИ*¹

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ЗВУКОВАЯ СИГНАЛИЗАЦИЯ*¹
Проверка/замена,

УЛЬТРАЗВУКОВОЙ
ДАТЧИК*²
Тест входных сигналов,

КНОПКА БЛОКИРОВКИ

КНОПКА РАЗБЛОКИРОВКИ

КЛЮЧ ЗАЖИГАНИЯ

СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ*²
Тест входных сигналов,

}
