Отопитель/Замена радиатора
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
-
-
-
-

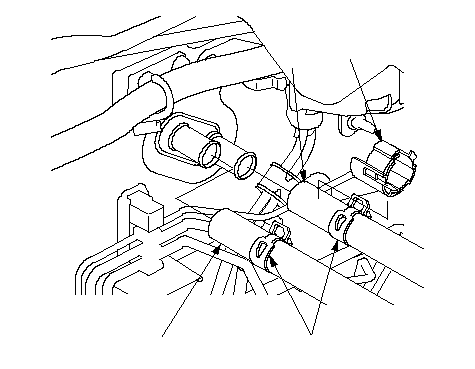

Снимите зажим (А) с впускного шланга обогревателя. Отодвиньте хомуты шланга (В) назад, затем отсоедините впускной шланг (С) и отводящий (D) шланг обогревателя от блока обогревателя. Из отсоединенных шлангов потечет охлаждающая жидкость, которую необходимо слить в чистый поддон. Не допускайте попадания охлаждающей жидкости на электрические компоненты и окрашенные поверхности. При попадании охлаждающей жидкости немедленно промойте это место.
|
D
B
C
A
}
|
-
Отверните гайку крепления узла отопителя. Будьте внимательны, чтобы не повредить или погнуть топливные и тормозные трубопроводы и.т.д.
-
|
8 x 1.25 mm
12.3 N·m (1.3 kgf·m)
}
|
-
Отсоедините разъемы (А) от электродвигателя блока вентиляции и электродвигателя управления рециркуляцией. Снимите фиксаторы (В).
|
A
B
B
A
}
|
-

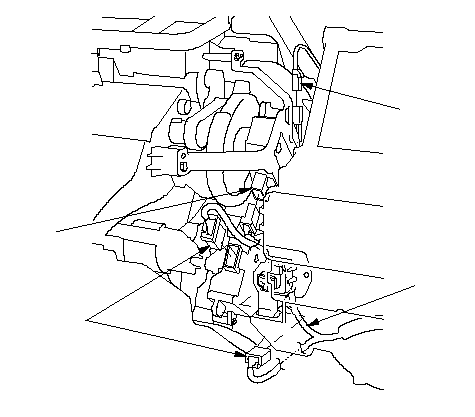

Отсоедините разъемы (А): Электродвигатель управления режимами, транзистор питания, датчик температуры испарителя, электродвигатель управления смесителем воздуха. Снимите жгут проводов (В).
|
A
B
A
A
}
|
-

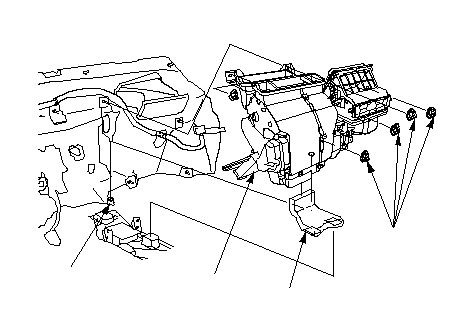

Снимите патрубок (А) и слейте жидкость из шланга (В). Открутите гайки крепления и снимите блок отопителя-обогревателя (С).
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
B
C
}
|
-

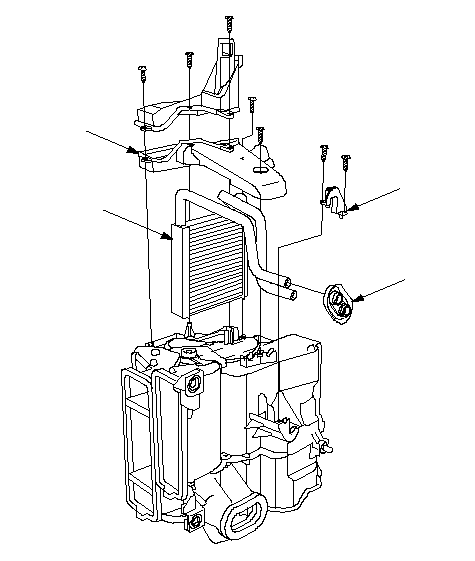

Открутите винты-саморезы и снимите кожух (А) радиатора отопителя, стойку (В), резиновую проходную втулку для проводов (C) и аккуратно вытащите радиатор отопителя (D).
-
Устанавливайте радиатор отопителя и радиатор испарителя, выполняя операции в порядке, обратном снятию.
-
Выполняйте операции по установке узла отопителя в обратном снятию порядке, соблюдая следующее:
-
Не перепутайте подводящий и отводящий шланги отопителя и надежно установите их хомуты.
-
-
Убедитесь в отсутствии течи охлаждающей жидкости в соединениях.
-
Убедитесь в отсутствии утечки воздуха в стыках.
-
-
|
D
B
A
C
}
|
