    • Поиск неисправностей по кодам (DTC): U0155 (107-3)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC U0155:
     Неисправность линии F-CAN (блок ТСМ потерял связь с модулем управления приборами)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указан ли код DTC U0155?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указываются ли коды DTC U0100, U0103 и U1261?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите по крайней мере 30 секунд.
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.

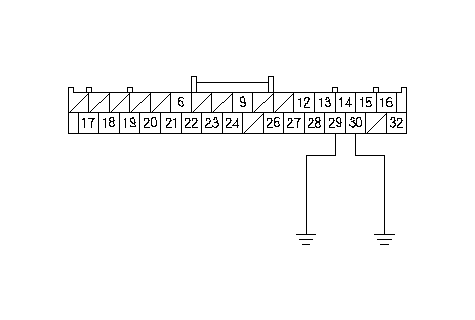

    1. Соедините клеммы № 30 (№ 29) * 32Р разъема модуля управления приборами с "массой" кузова при помощи проводов-перемычек.
      *: CANL

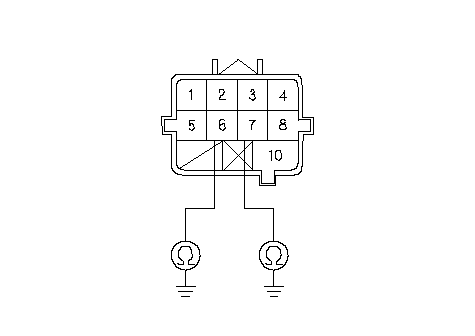

    1. Проверьте неразрывность соединения между клеммой № 7 (№ 6) * 10P разъема дополнительного жгута проводов исполнительного механизма сцепления и "массой" кузова.
      *: CANL
    Непрерывно ли соединение?
    ДА -
    Снимите блок исполнительного механизма сцепления, и проверьте дополнительный жгут исполнительного механизма. Если жгут в порядке, замените TCM на заведомо исправный и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв в проводе между 10Р разъемом дополнительного жгута проводов исполнительного механизма сцепления и модулем управления приборами.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите по крайней мере 30 секунд.
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.
    1. Соедините клеммы № 30 (№ 29) * 32Р разъема модуля управления приборами с "массой" кузова при помощи проводов-перемычек.
      *: CANL
    1. Проверьте неразрывность соединения между клеммой № 7 (№ 6) * 10P разъема дополнительного жгута проводов исполнительного механизма сцепления и "массой" кузова.
      *: CANL
    Непрерывно ли соединение?
    ДА -
    Замените рычаг переключения передач на заведомо исправный и повторите проверку. Если с заведомо исправным рычагом переключения передач неисправность себя не проявляет, замените снятый рычаг. ■
    НЕТ -
    Устраните разрыв в проводе между 10Р разъемом дополнительного жгута проводов исполнительного механизма сцепления и модулем управления приборами.■
