Поиск неисправностей по кодам (DTC): P1717

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P1717:

Переключатель диапазонов автоматической трансмиссии ATP RVS (разомкнут)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Включите зажигание, повернув ключ в положение ON (II).

Переместите рычаг селектора в положение R и проверьте сигнал A/T R SWITCH в списке данных автоматической трансмиссии, используя диагностическую систему HDS.

Включен ли переключатель A/T R Switch?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Проверьте правильность установки переключателя режимов трансмиссии и отрегулируйте натяжение троса механизма переключения, затем повторите проверку.■

Проверьте сигнал Reverse Switch (ATP RVS) (датчика включения передачи заднего хода) при помощи диагностического прибора HDS.

Включен ли переключатель Reverse Switch (ATP RVS)?

ДА	-	Пропадающая неисправность, на момент проверки система исправна.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем переключателя режимов трансмиссии.

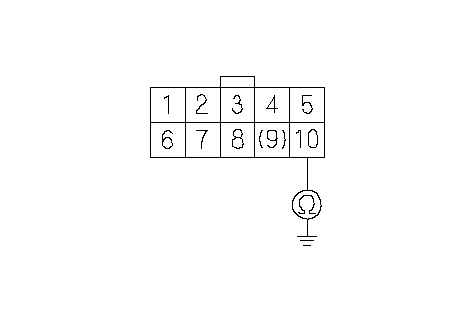

Проверьте неразрывность соединения между клеммой № 10 разъема переключателя режимов трансмиссии и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Устраните разрыв в проводе между клеммой № 10 разъема переключателя режимов трансмиссии и "массой" (G101) или исправьте контакт с "массой" (G101), затем перейдите к Этап 15 .

Включите зажигание, повернув ключ в положение ON (II).

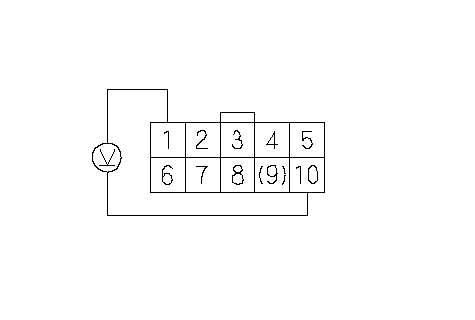

Измерьте напряжение между клеммами № 1 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Устраните разрыв провода между клеммой B23 разъема компьютера РСМ и переключателем режимов трансмиссии, затем переходите к Этап 15 .

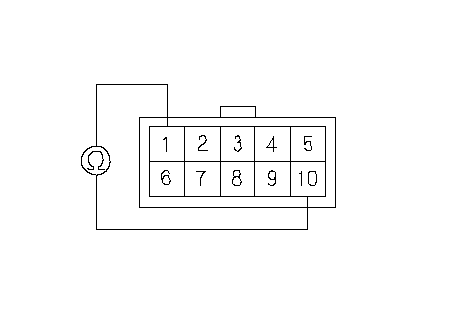

Проверьте неразрывность соединения между клеммами № 1 и № 10 разъема переключателя режимов трансмиссии, пока рычаг селектора в положении R и когда рычаг селектора переключен на любое другое положение, отличное от R.

Есть ли неразрывность, пока рычаг селектора находится в положении R, и нет ли неразрывности, когда рычаг селектора находится в положении, отличном от R?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Замените датчик режимов трансмиссии, затем перейдите к Этап 15 .

Подсоедините разъем переключателя режимов трансмиссии.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Запустите двигатель и включите режим R. Двигайтесь назад на скорости ниже 5 км/ч не менее 2 секунд, потом увеличьте скорость и двигайтесь на скорости, превышающей 5 км/ч, не менее 2 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1717?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 14 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P1717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 13 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 12 и проведите проверку заново.

Подсоедините разъем переключателя режимов трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель и включите режим R. Двигайтесь назад на скорости ниже 5 км/ч не менее 2 секунд, потом увеличьте скорость и двигайтесь на скорости, превышающей 5 км/ч, не менее 2 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1717?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 19 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P1717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 18 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 17 и проведите проверку заново.
