Руководство по обслуживанию и ремонту Honda Jazz/Fit
2 поколения


Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Поиск неисправностей VSA по кодам DTC: 86-11, 86-21, 86-22, 86-23, 86-24, 86-25, 84-41

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 86-11:
     Неисправность связи F-CAN с ECM/PCM
    DTC 86-21:
     Неисправность цепи связи F-CAN с двигателем
    DTC 86-22:
     Неисправность цепи связи F-CAN с двигателем
    DTC 86-23:
     Неисправность цепи связи F-CAN с двигателем
    DTC 86-24:
     Неисправность цепи связи F-CAN с двигателем
    DTC 86-25:
     Неисправность цепи связи F-CAN с двигателем
    DTC 86-41:
     Неисправность связи F-CAN с EAT/ТCM
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте работу автомобиля на ходу. Проверьте автомобиль во время движения со скоростью 10 км/ч или больше.
      ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не по подъему.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды DTC 86-11, 86-21, 86-22, 86-23, 86-24, 86-25 и/или 86-41?
    ДА -
    Если код DTC 86-01 выводится на дисплей в то же время, приступите к поиску неисправностей по коду DTC 86-01. Если код 86-01 не высвечивается, перейдите к Этап 5 .
    НЕТ -
    Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если код DTC не показывается, неисправность пропадающая, система в данный момент работает. Проверьте надежность контакта и крепления клемм между разъемом А (49P) блока ECM/PCM и 36Р разъемом блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Короткое замыкание между линией SCS и диагностической системой HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

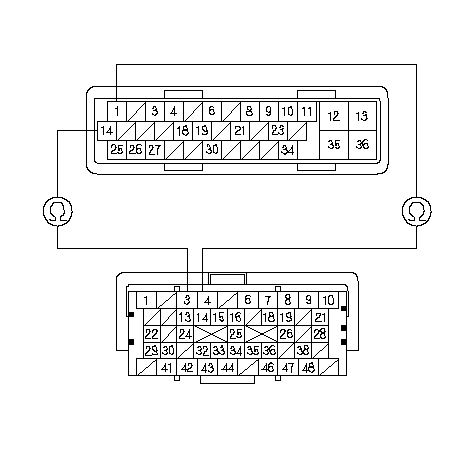

    1. Проверьте неразрывность цепи между клеммой 36Р разъема блока управления-модулятора VSA и клеммой разъема А (49Р) блока ECM/PCM (см. таблицу).
      Обозначение
      Клемма 36P разъема блока управления-модулятора VSA
      Клемма разъема A (49P) ECM/PCM
      CAN-L
      № 1
      № 4
      CAN-H
      № 14
      № 3

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните обрыв провода между ECM/PCM и блоком управления-модулятора VSA.■
    1. Заново подсоедините все разъемы.
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте работу автомобиля на ходу. Проедьте на автомобиле со скоростью 10 км/ч или больше.
      ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не по подъему.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды DTC 86-11, 86-21, 86-22, 86-23, 86-24, 86-25 и/или 86-41?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ECM/PCM был временно заменен, замените изначально установленный блок ECM/PCM. ■
    1. Проверьте работу автомобиля на ходу. Проедьте на автомобиле со скоростью 10 км/ч или больше.
      ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не по подъему.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды DTC 86-11, 86-21, 86-22, 86-23, 86-24, 86-25 и/или 86-41?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
