Перечень расположения компонентов головки цилиндров в сборе

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3

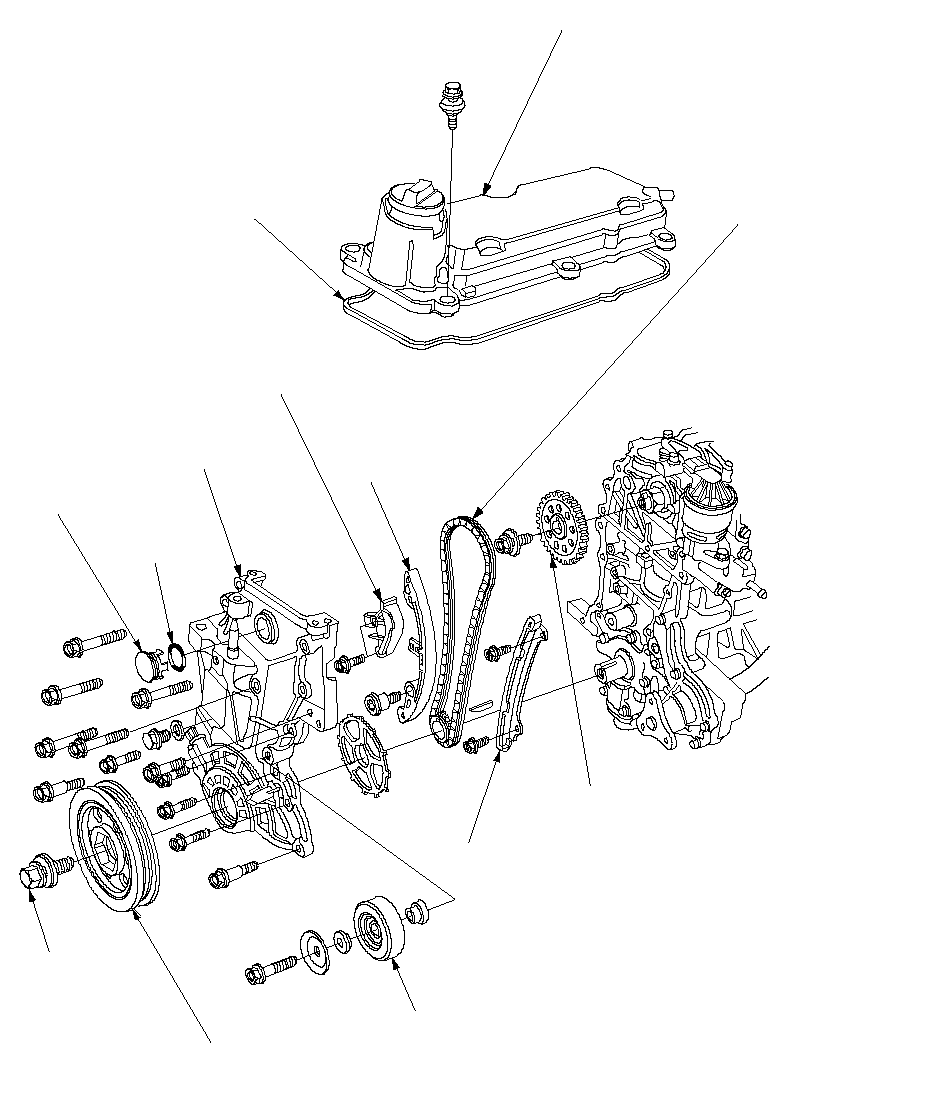

КРЫШКА ГОЛОВКИ ЦИЛИНДРА
Двигатель L13A3:
Снятие,
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

НАПРАВЛЯЮЩИЙ
ЭЛЕМЕНТ ЦЕПИ
ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ШКИВ КОЛЕНЧАТОГО ВАЛА
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

КОЛЕНЧАТЫЙ ВАЛ
БОЛТ КРЕПЛЕНИЯ ШКИВА
Замена,

в руководстве по
ремонту автомобиля,
P/N 62SAA00

КАРТЕР ЦЕПИ ПРИВОДА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

ХОЛОСТОЙ ШКИВ
(С кондиционером воздуха)

ЗАСЛОНКА НАТЯЖИТЕЛЯ
ЦЕПИ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

СВЕЧА ЗАЖИГАНИЯ НА ГОЛОВКЕ
БЛОКА ЦИЛИНДРОВ

Двигатель L15A5:
Снятие,
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Двигатель L15A5:
Снятие,
в приложении к
руководству по ремонту автомобиля, P/N 62SAA00
Установка,
в
дополнении к руководству по
ремонту автомобиля P/N 62SAA21

ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Двигатель L13A3:
Снятие,
в руководстве по ремонту автомобиля, P/N 62SAA00
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

Двигатель L15A5:
Снятие,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

НАТЯЖИТЕЛЬ
ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ПРОКЛАДКА
КРЫШКИ ГОЛОВКИ ЦИЛИНДРОВ

}

ТЕРМОСТАТ
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00
Проверка,
в руководстве по ремонту автомобиля,
P/N 62SAA00

РЕЦИРКУЛЯЦИЯ ОТРАБОТАВШИХ ГАЗОВ
КЛАПАН EGR/КАНАЛ В СБОРЕ

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

УСТАНОВОЧНЫЕ
ШТИФТЫ

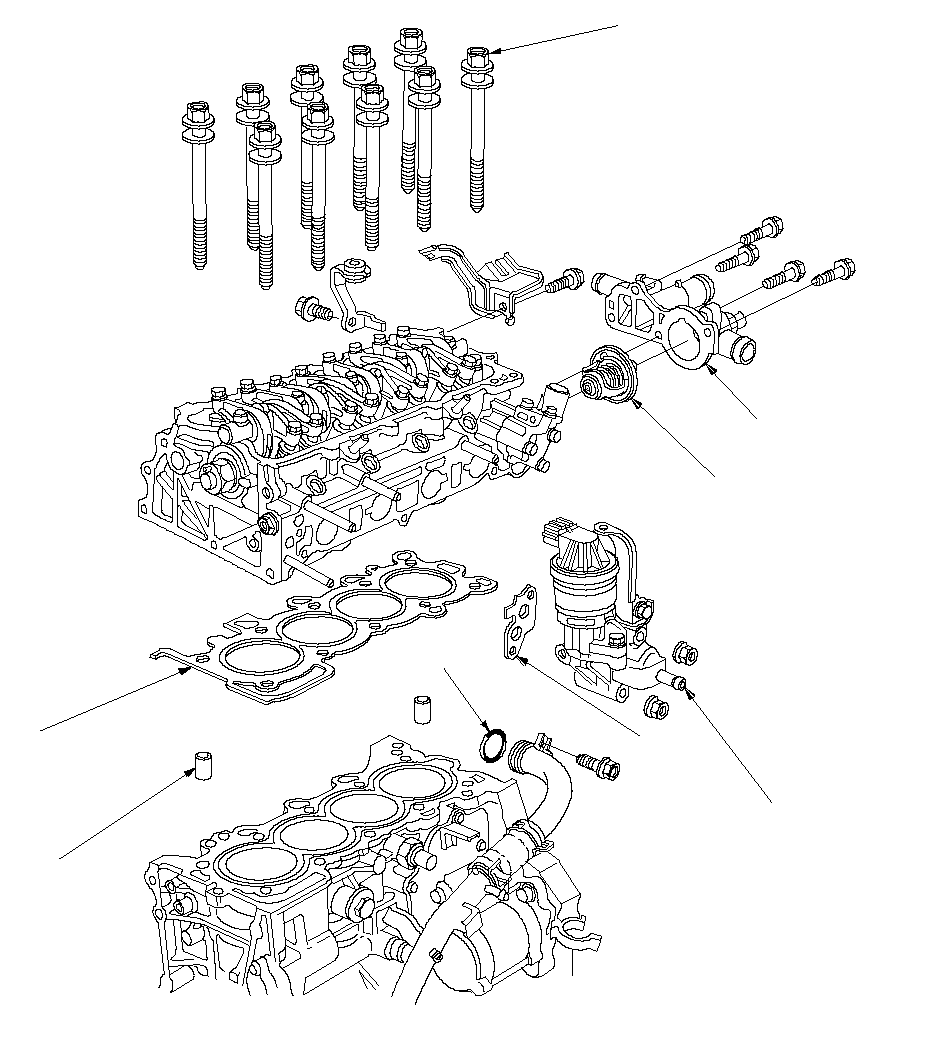

БОЛТЫ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA00

КОРПУС ТЕРМОСТАТА

ПРОКЛАДКА

ПРОКЛАДКА ГОЛОВКИ
ЦИЛИНДРА

}

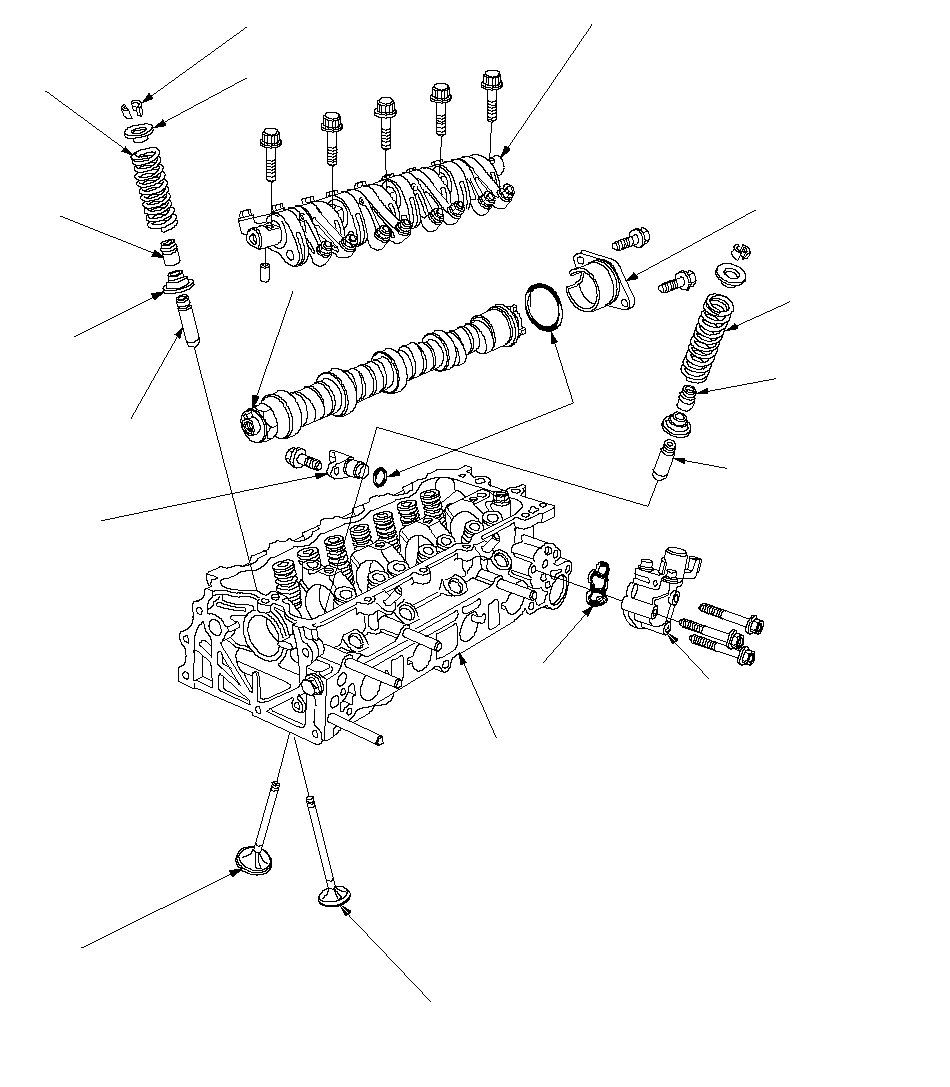

ГОЛОВКА БЛОКА ЦИЛИНДРОВ
Двигатель L13A3:
Снятие,
в руководстве по ремонту автомобиля, P/N 62SAA00
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA00
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

ВЫПУСКНОЙ КЛАПАН
Снятие,
в руководстве по ремонту автомобиля, P/N 62SAA00
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

ВЫПУСКНОЙ
УПЛОТНЕНИЕ КЛАПАНА

УПОР ПРУЖИНЫ

УДЕРЖИВАЮЩИЕ КЛАПАН ХОМУТЫ

ПРУЖИНА КЛАПАНОВ
СЕДЛО

ВЫПУСКНОЙ КЛАПАН
РУКОВОДСТВО

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА(CMP)
(ДАТЧИК ВЕРХНЕЙ
МЕРТВОЙ ТОЧКИ (TDC))

УПОРНАЯ КРЫШКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ВПУСКНОЙ КЛАПАН
ПРУЖИНА

ВЫПУСКНОЙ КЛАПАН
ПРУЖИНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Замена,

в руководстве по ремонту автомобиля,
P/N 62SAA00

БЛОК КОРОМЫСЕЛ

УПЛОТНИТЕЛЬНЫЕ
КОЛЬЦА

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Проверка,

ФИЛЬТР
ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА VTEC

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН VTEC В СБОРЕ
Двигатель L15A5:
Замена,
в
дополнении к руководству по ремонту
автомобиля P/N 62SAA21

Двигатель L15A5:
Переборка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21
Проверка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Двигатель L13A3:
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00

Двигатель L15A5:
Замена,
в
дополнении к руководству по
ремонту автомобиля P/N 62SAA21

Двигатель L15A5:
Снятие,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA00
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

ВПУСКНОЙ КЛАПАН
Снятие,
в руководстве по ремонту автомобиля, P/N 62SAA00
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

}
