Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2009, CU2

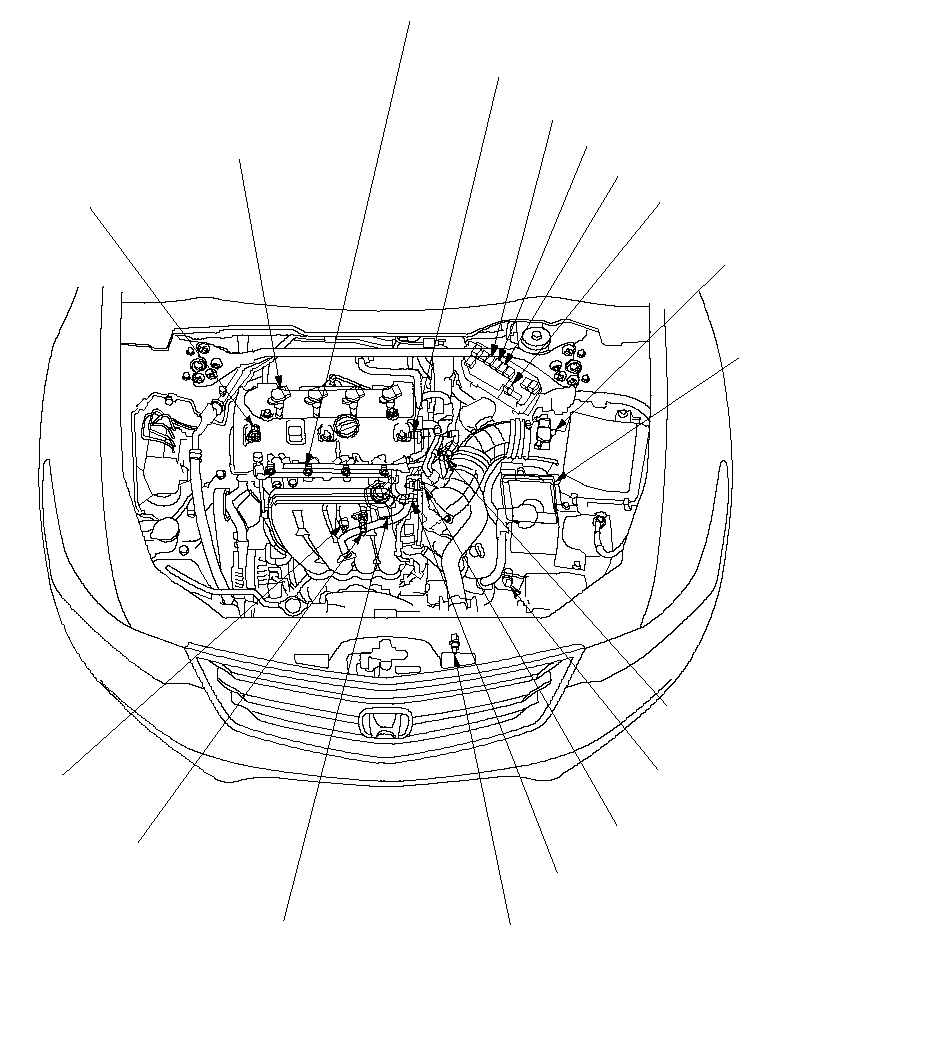

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
МОДУЛЬ (ЕСМ)/
МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)
Общие инструкции
Информация,
Замена,
Обновление,
Замена,

ДАТЧИК 2 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
Замена,

КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК ДЕТОНАЦИИ
Замена,

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
Замена,

ДАТЧИК (CMP) ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (ВЫПУСК)
Замена,

ГЛАВНОЕ РЕЛЕ 1 СИСТЕМЫ PGM-FI

ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PGM-FI

ДАТЧИК МАССЫ ВОЗДУШНОГО
ПОТОКА (MAF)/
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ (МКП)
Замена,

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК
ДАВЛЕНИЯ МАСЛА

ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА
ДЕТЕКТОР (ELD)
Замена,

ДАТЧИК 1 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
Замена,

*: На рисунке показана модель автомобиля с ЛРК.

ВТОРИЧНЫЙ ВАЛ
(ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ (АКП)

УРОВЕНЬ МОТОРНОГО МАСЛА
ДАТЧИК (кроме модели KQ)
Проверка,
Удаление/установка,

ПОЛОЖЕНИЕ КОЛЕНЧАТОГО ВАЛА
ДАТЧИК (CKP)
Замена,

}

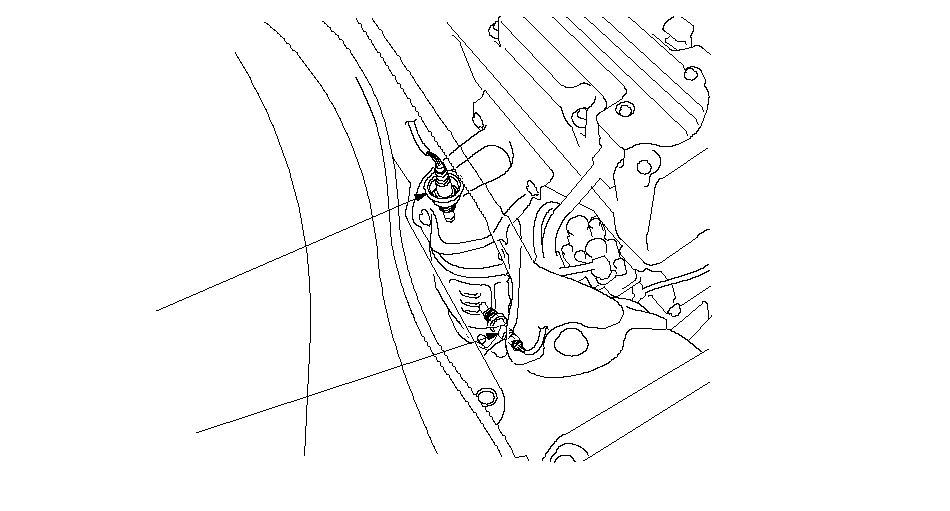

ДАТЧИК ОТНОШЕНИЯ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (А/F)
(ДАТЧИК 1)
Замена,

ВТОРИЧНЫЙ ДАТЧИК ПОДОГРЕВАЕМОГО КИСЛОРОДА
ДАТЧИК (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,

}

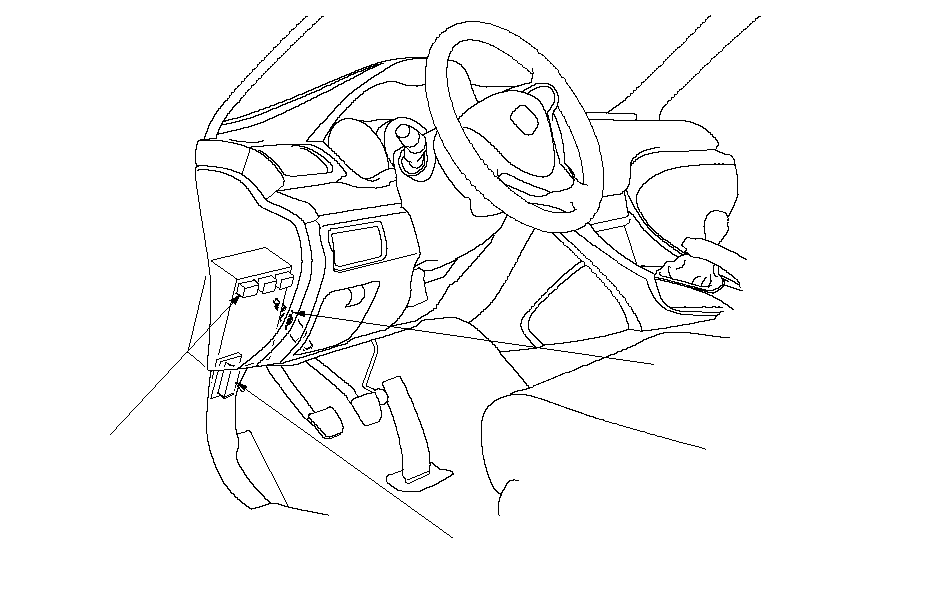

ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI

*: На рисунке показана модель автомобиля с ЛРК.

}
