    • Снятие и установка датчика уровня моторного масла

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    1. Выверните болты (А), снимите крышку (В) и разъем (С) датчика уровня моторного масла.
      ПРИМЕЧАНИЕ: Если крышка повреждена, замените ее.

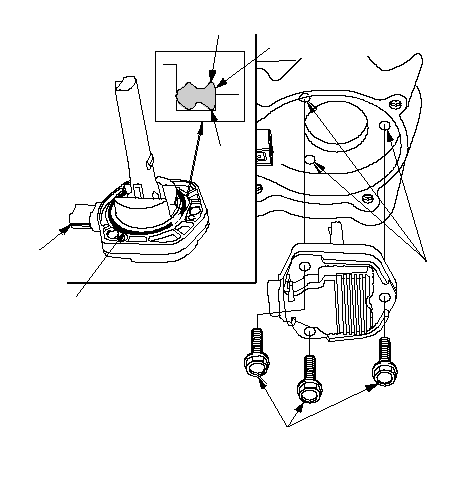

    1. Выкрутите болты (А), затем снимите датчик (В) уровня моторного масла с масляного поддона (С).
      ПРИМЕЧАНИЕ:
      • Для того, чтобы не повредить масляный поддон и крепежную поверхность датчика, не используйте острых инструментов при снятии датчика.
      • Если вы обнаружите повреждения датчика, замените его.
    1. Очистите поверхность вокруг крепежного отверстия на масляном поддоне для датчика уровня масла, если там имеются следы масла, грязи или смазки.
      ПРИМЕЧАНИЕ: Не поцарапайте и не повредите крепежную поверхность датчика.
    1. Выполняйте операции по установке деталей в порядке, обратном снятию, соблюдая следующее:
      • Используйте новое уплотнительное кольцо (А) и убедитесь, что оно не погнуто.
      • Уберите масло, грязь или смазку с канавки для уплотнительного кольца на датчике (В), болтах (С) и отверстиях для болтов (D).
      • Будьте осторожны, чтобы не поцарапать крепежную поверхность датчика.
      • Не допускайте попадания масла на разъем (Е).
      • Убедитесь, что поверхность уплотнительного кольца (F) датчика уровня масла составляет 1,0 мм±0,15 мм от датчика (со всех сторон) (G).
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3 000 об./мин (мин -1 ) без нагрузки (в нейтральном положении КП) до включения вентилятора радиатора и дайте ему работать на холостом ходу не менее 10 минут.
    1. Проверьте ENGINE OIL LEVEL MONITOR CONDITION (наблюдение за уровнем моторного масла) в DATA LIST (списке данных) с помощью HDS.
      • Если выводится сообщение о состоянии "ACTIVE" (активно), перейдите к Этап 10 .
      • Если INACTIVE (неактивно), установите новый датчик, затем перейдите к Этап 7 .
    1. Переведите ключ зажигания в положение LOCK (0), подождите 3 минуты, затем измерьте уровень моторного масла. При необходимости доведите уровень моторного масла до максимума.
    1. Запустите двигатель и дайте ему поработать 5 минуты на холостом ходу.
    1. Проверьте ENGINE OIL LEVEL (уровень масла) в меню DATA LIST (список данных) при помощи HDS и запишите уровень.
    1. Заглушите двигатель, оставьте замок зажигания в положении ON (II) и подождите 3 минуты.
    1. Проверьте ENGINE OIL LEVEL в меню DATA LIST при помощи HDS и сравните с уровнем, полученным зафиксированным в Этап 12 .
      • Если уровень изменился более, чем на 2 мм, датчик уровня моторного масла исправен.
      • Если уровень не изменился более, чем на 2 мм, установите новый датчик и перейдите к Этап 6 .
    1. Проверьте подтеки масла вокруг датчика.
      • Если подтеков нет, перейдите к Этап 16 .
      • Если вы обнаружите подтеки, устраните их, затем перейдите к Этап 16 .
    1. Установите крышку (А) датчика уровня моторного масла и закрутите болты до указанного момента.
