    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    Требуются специальные инструменты

    Подъемный кронштейн двигателя
     AAR-T1256-J00

    *
    Опорная стойка
     07MAK-PY30100

    Штифт выравнивания подрамника
     070AG-SJAA10S
    *: Данный специальный инструмент доступен в Snap-on Tools    International, LLC.
    ПРИМЕЧАНИЕ: Накройте крылья, чтобы не допустить повреждения лакокрасочного покрытия.
    Модель двигателя R20A3

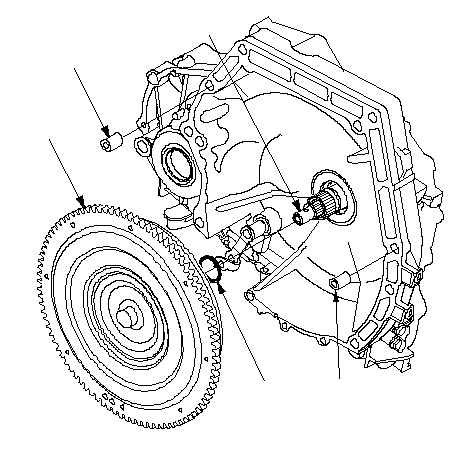

    1. Установите гидротрансформатор в сборе (В) на первичный вал (C) с новым уплотнительным кольцом (А).
    1. Установите штифты 14 х 20 мм (D) в корпус гидротрансформатора.
    1. Поместите автоматическую трансмиссию на подъемник, поднимите ее на один уровень с двигателем, затем состыкуйте с двигателем.
    1. Установите нижние болты крепления корпуса трансмиссии.
    1. Установите задние болты крепления картера трансмиссии.
    1. Установите передние болты крепления картера трансмиссии.

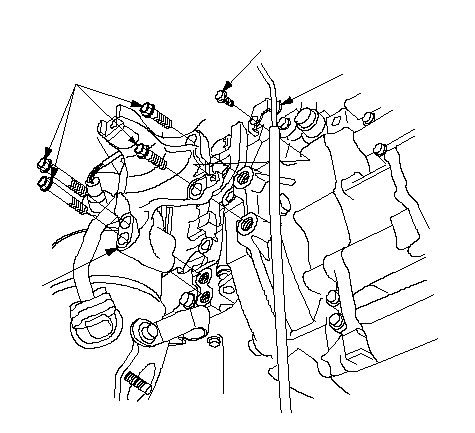

    1. Установите верхние болты крепления картера трансмиссии.

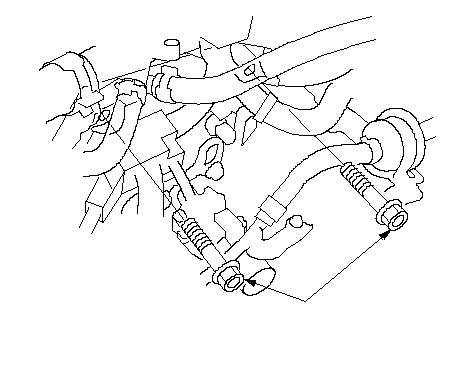

    1. Установите кронштейн (А) передней опоры двигателя с новыми болтами, затем установите кронштейн (В) вакуумного шланга на кронштейн передней опоры двигателя.
    1. Установите кронштейн (А) задней опоры двигателя с новыми болтами, затем установите вакуумного шланг (В) в хомут (С) на метке (D).

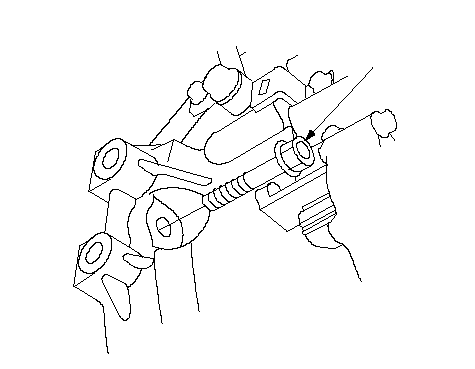

    1. Установите заднюю опору двигателя (А) с новым крепежным болтом (В), затем слегка затяните новый крепежный болт задней опоры двигателя.
    1. Установите новое установочное кольцо (А) на промежуточный вал (В).
    1. Очистите поверхности, которыми промежуточный вал контактирует с трансмиссией (дифференциалом), растворителем и продуйте сжатым воздухом. Нанесите ATF на шлицы (С) промежуточного вала и установите вал. Убедитесь, что пыль и посторонние частицы не попали в трансмиссию.

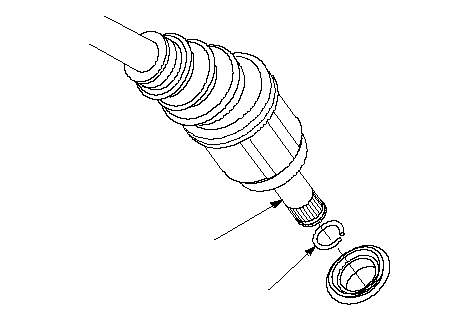

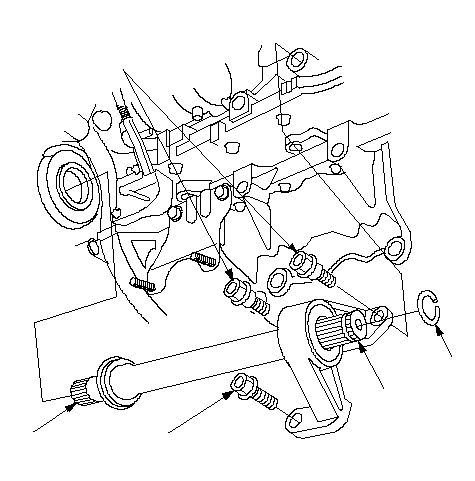

    1. Установите новое установочное кольцо (А) на левый приводной вал (В).
    1. Очистите поверхности, которыми ведущий вал контактирует с трансмиссией (дифференциалом), растворителем и продуйте сжатым воздухом. Установите левый приводной вал. Убедитесь, что пыль и посторонние частицы не попали в трансмиссию. Отведите шарнир рулевого управления и вставьте вал привода в дифференциал так, чтобы вы почувствовали, что установочное кольцо полностью вошло в зацепление с боковой шестерней.
    1. Проведите правую полуось по шлицам промежуточного вала так, чтобы вы почувствовали, что полуось полностью вошла в зацепление с установочным кольцом промежуточного вала.

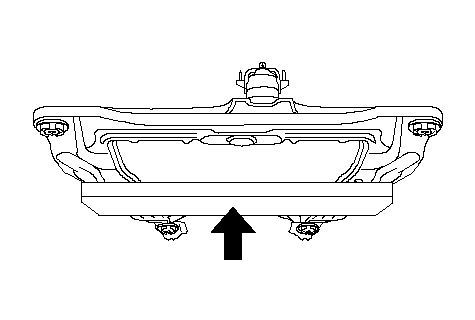

    1. Подоприте передний подрамник деревянным бруском и подъемником, и поднимите его.

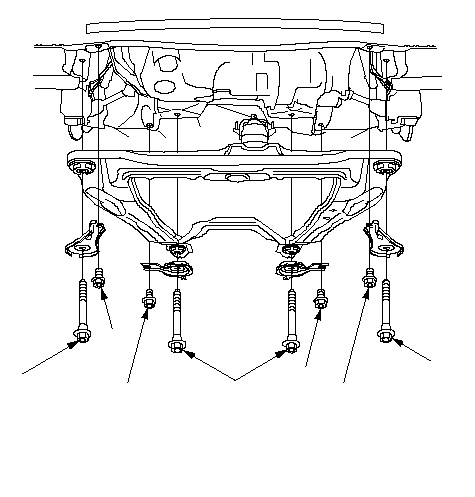

    1. Не затягивая, установите новые болты крепления переднего подрамника (А), болты усилителя (В) и новые болты усилителя (С).

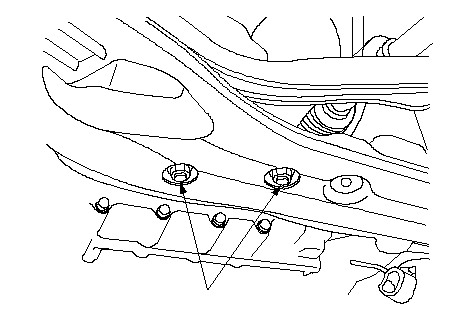

    1. Установите нижние гайки крепления автоматической трансмиссии (А), не затягивая их полностью.
    1. Установите новые нижние болты крепления коробки передач.
    1. Затяните нижние болты крепления коробки передач до момента 44 Н·м (4,5 кгс·м).

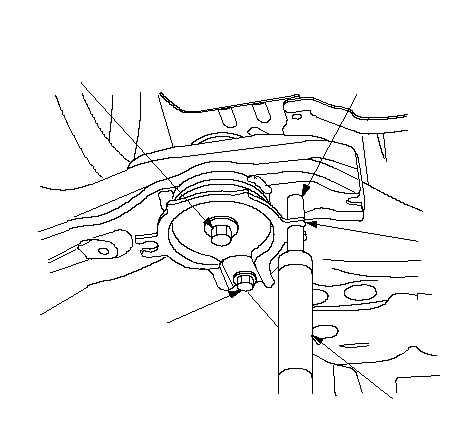

    1. Слегка затяните крепежный болт подрамника (А) в правом заднем усилителе; установите установочный штифт в установочный паз на правом заднем усилителе через установочное отверстие (С) на переднем подрамнике и далее в установочное отверстие на кузова, затем затяните крепежный болт подрамника до контакта изолятора подрамника с кузовом.
    1. Слегка затяните крепежные болты подрамника в правом заднем усилителе, левом переднем усилителе и левом заднем усилителе тем же образом Этап 22 .
    1. Повторно установите установочный штифт в установочный паз на правом заднем усилителе через установочное отверстие на переднем подрамнике и далее в установочное отверстие на кузова, затем затяните крепежный болт подрамника указанным моментом.
    1. Затяните крепежные болты подрамника в правом заднем усилителе, левом переднем усилителе и левом заднем усилителе тем же образом Этап 24 .
    1. Затяните левый и правый крепежные болты переднего подрамника указанным моментом.
    1. С помощью установочного штифта проверьте правильность взаиморасположения отверстий и пазов.
    1. Затяните передние и задние крепежные болты усилителей переднего подрамника (А) указанным моментом.
    1. Уберите домкрат.
    1. Снимите средние болты (А) крепления переднего подрамника и замените их.
    1. Затяните оба средних крепежных болта переднего подрамника.

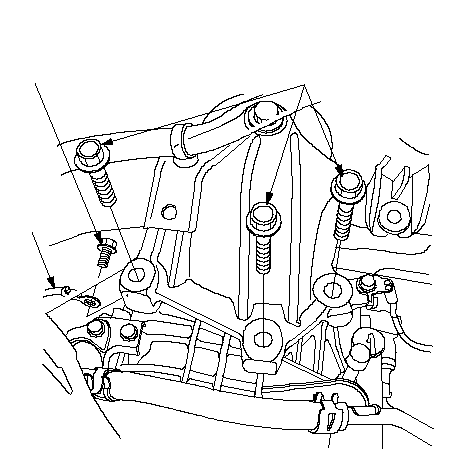

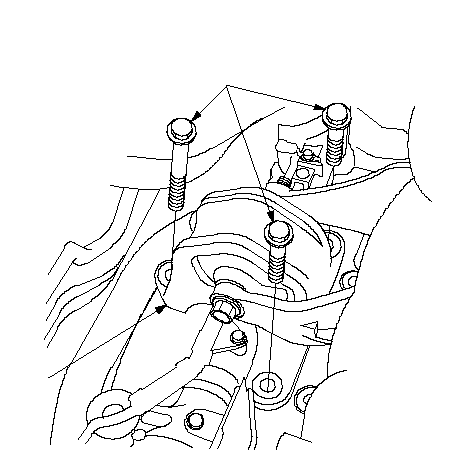

    1. Слегка затяните новые верхние крепежные болты кронштейна опоры коробки передач (А) на картере коробки передач.
    1. Установите провод "массы" (В) на картер коробки передач болтом.
    1. Слегка затяните новый крепежный болт передней опоры (А).

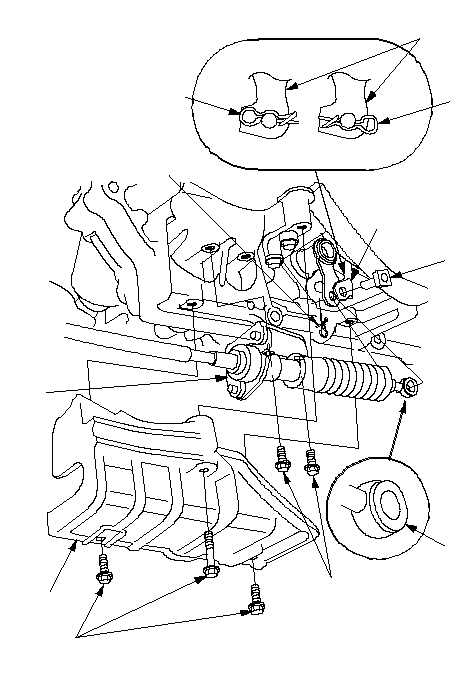

    1. Установите рулевой редуктор на скобу основания задней опоры двигателя.
    1. Установите шайбы (А) между рулевым редуктором и скобой основания задней опоры двигателя.

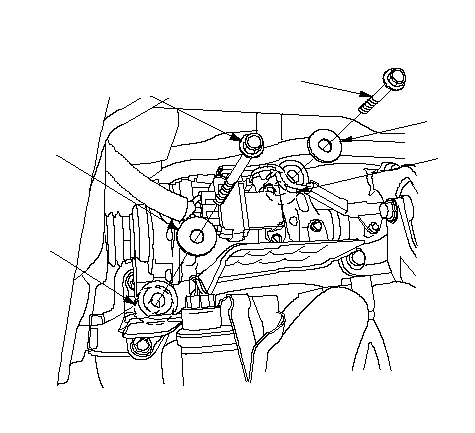

    1. Затяните новый крепежный болт (В) и шайбу (С) рулевого редуктора со стороны водителя.
    1. Затяните новый крепежный болт (D) и шайбу рулевого редуктора со стороны пассажира.
    1. Затяните новые крепежные болты (Е) и шайбу на рулевом редукторе.

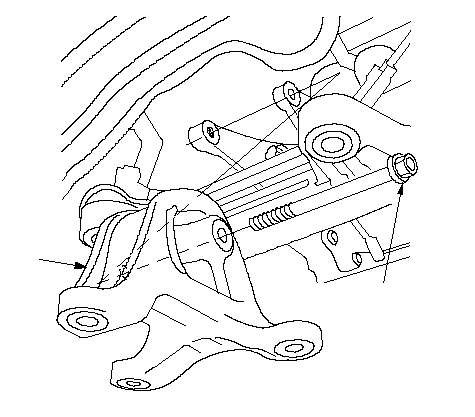

    1. Закрепите новыми болтами (В) заднюю опору двигателя (А) на скобе основания задней опоры двигателя, затем затяните крепежные болты рекомендованным моментом.

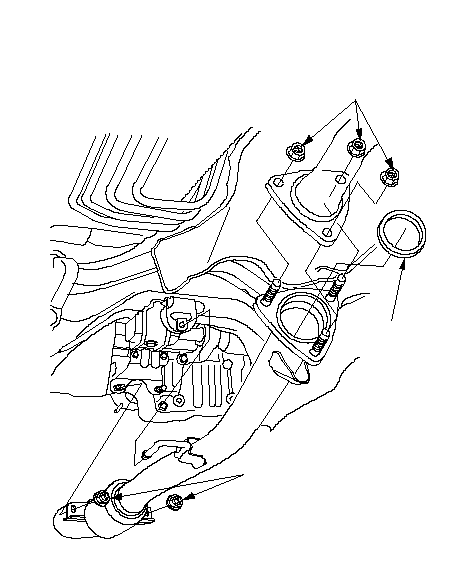

    1. Нанесите молибденовую смазку на отверстие синтетической резиновой втулки (A) на конце троса переключения (B). Присоедините конец троса к рычагу управления (С), и зафиксируйте его штифтом (D). На штифт установите пружинное кольцо (Е). Не перегибайте трос привода.

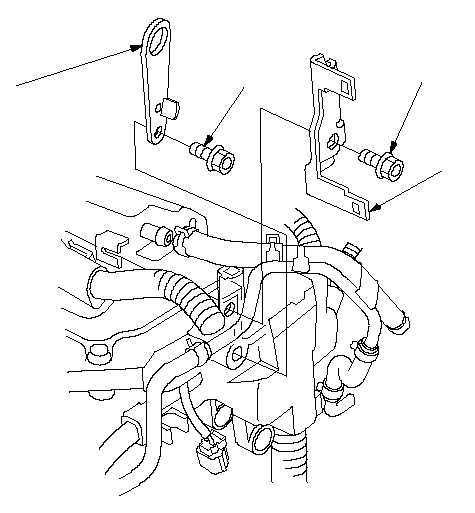

    1. Закрепите болтами (G) кронштейн (F) троса переключения.
    1. Установите кожух троса переключения передач (H).

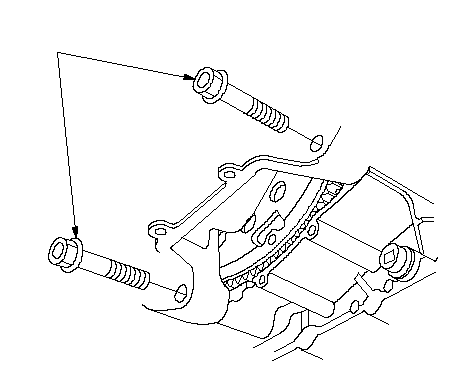

    1. Прикрепите гидротрансформатор к ведущему диску восьмью болтами (А). Проворачивая коленчатый вал, затяните болты усилием в 1/2 от требуемого. Окончательную затяжку производите крест-накрест. После затяжки последнего болта убедитесь, что коленчатый вал вращается свободно.

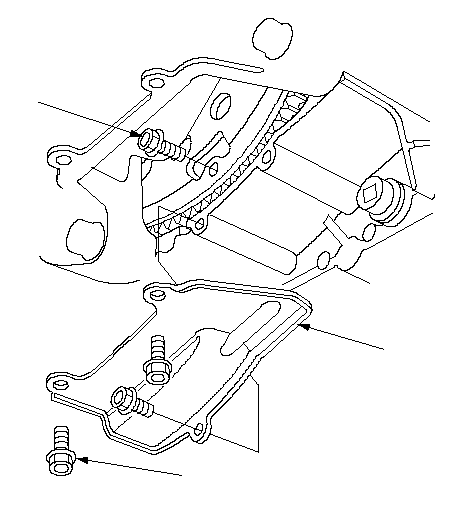

    1. Установите корпус гидротрансформатора (В).

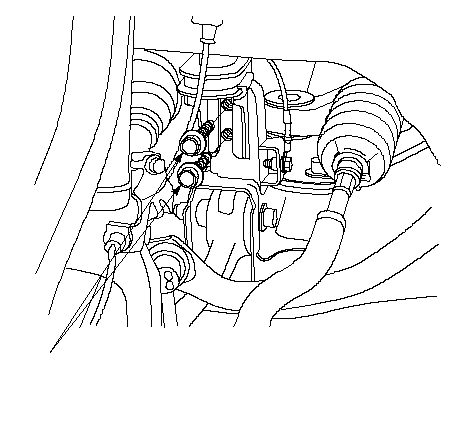

    1. Соедините вилки демпферов (А) и нижние рычаги (В) с помощью новых крепежных болтов вилок (С) и слегка затяните новые крепежные гайки (D).
    1. Установите шаровые шарниры поворотных кулаков (Е) на нижние рычаги. Установите новые корончатые гайки (F), слегка их затянув.
      ПРИМЕЧАНИЕ:
      • С системой регулировки направления фар: Старайтесь на повредить тягу датчика хода передней подвески при подсоединении шарового шарнира поворотного кулака с нижнего левого рычага.
      • Не устанавливайте шплинт (G) в корончатую гайку до затяжки ее рекомендованным моментом.

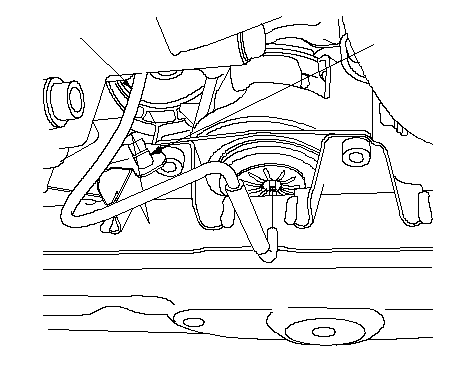

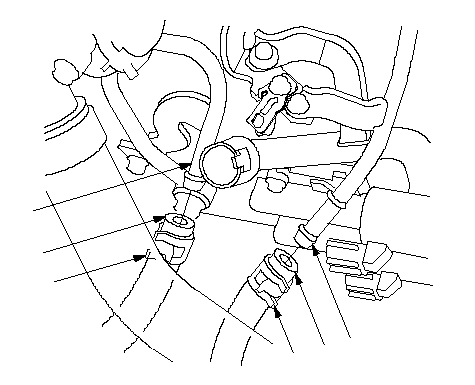

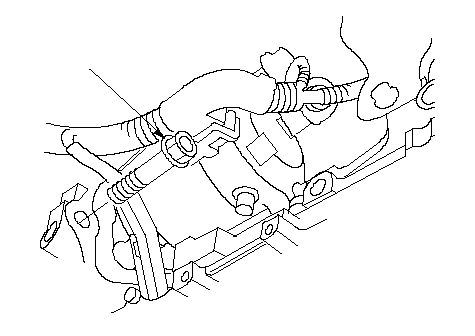

    1. Подсоедините вакуумный шланг (А) к передней опоре двигателя и хомуту шланга (В).

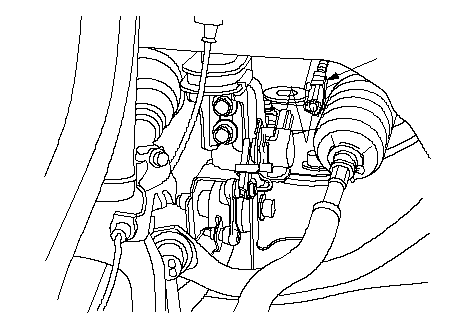

    1. Подсоедините разъем (А) датчика хода подвески (если имеется).
    1. Снимите подъемный кронштейн двигателя.
    1. Снимите опорную стойку (А) и болт (В) и установите скобу хомута жгута (С) на головку цилиндров двигателя.
    1. Затяните крепежный болт кронштейна передней опоры двигателя (А) до момента 54 Н·м (5,5 кгс·м).
    1. Установите ограничитель передней опоры двигателя (А) с новыми гайками.
    1. Затяните крепежный болт кронштейна задней опоры двигателя до момента 78 Н·м (8,0 кгс·м).
    1. Затяните верхние крепежные болты кронштейна опоры трансмиссии до момента 59 Н·м (6,0 кгс·м).
    1. Установите держатель (А) жгута на скобу и закрепите его болтами (В).
    1. Подсоедините данные разъемы и установите зажимы жгутов проводов.

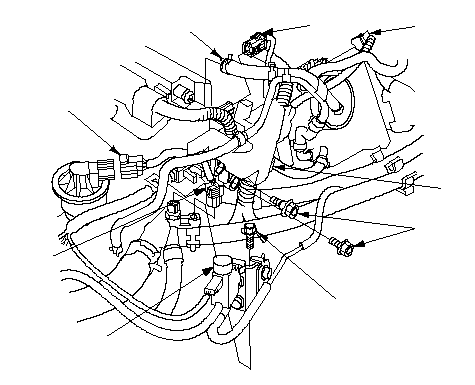

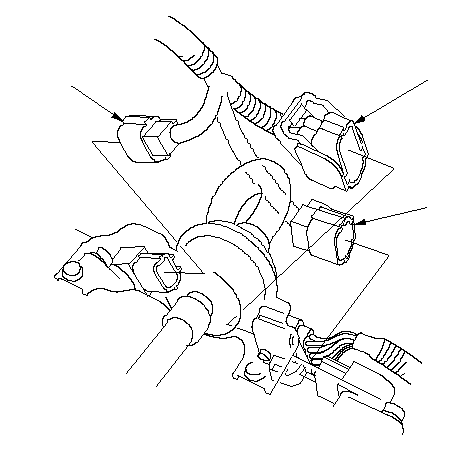

      • Разъем (С) клапана рециркуляции отработавших газов (EGR)
      • Разъем (D) датчика 1 температуры охлаждающей жидкости (ЕСТ)
      • Разъем (E) клапана продувки бачка абсорбера паров топлива (EVAP)
      • Разъем (F) датчика положения распределительного вала (CMP)

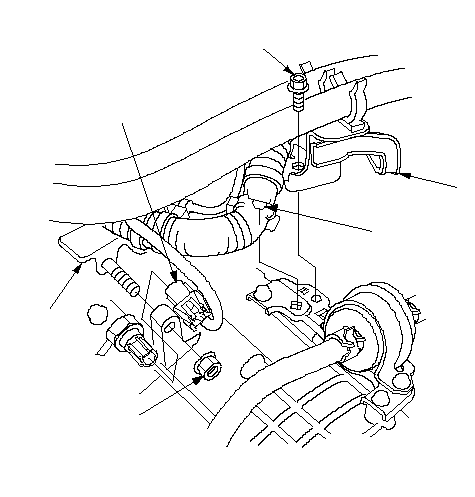

    1. Подсоедините вентиляционный шланг (G) на крышку головки цилиндров и закрепите его фиксатором.

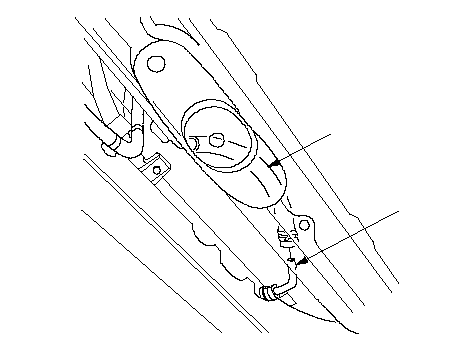

    1. Установите электромагнитный клапан (Н) системы управления работой опоры двигателя на выходной патрубок системы охлаждения и закрепите его болтом.

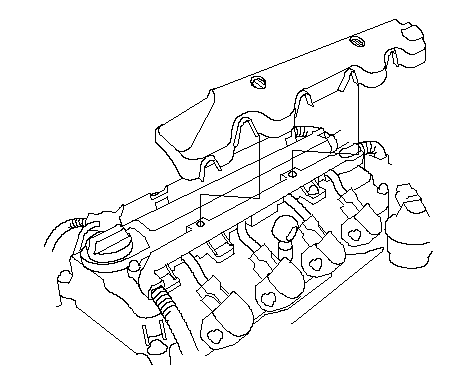

    1. Закрепите все кожухи (А) жгутов болтами.

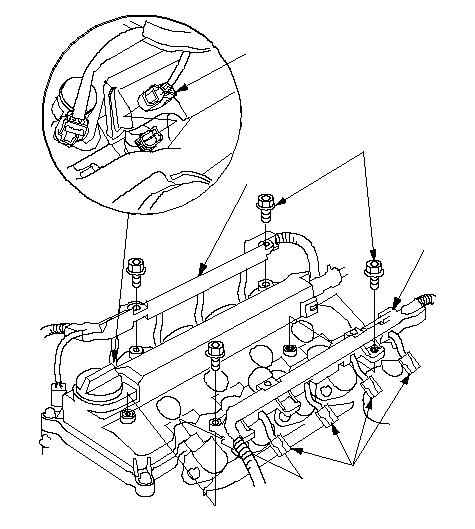

    1. Подсоедините разъемы (В) катушек зажигания и разъемы (С) инжекторов.
    1. Установите крышку двигателя.

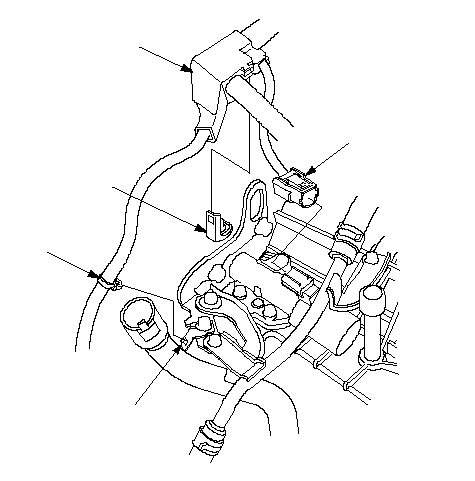

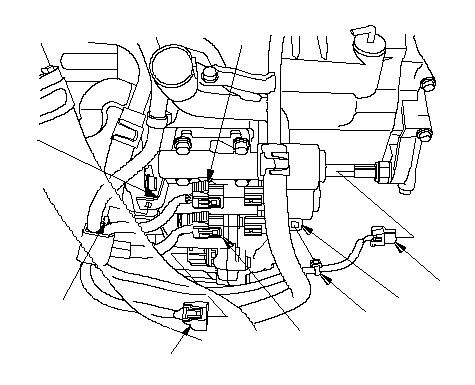

    1. Подсоедините следующие разъемы жгутов проводов:
      • Подсоедините разъем переключателя давления фрикциона 3-ей передачи (А).
      • Разъем (В) электромагнитного клапана В управления давлением включения фрикциона АКП
      • Разъем (С) электромагнитного клапана С управления давлением включения АКП
      • Разъем жгута проводов электромагнитного клапана переключения передач (D)
    1. Установите хомуты жгуты (Е) проводов на скобы хомутов (F).
    1. Подсоедините разъемы датчиков частоты вращения коленчатого (А) и ведущего (первичного) вала (В).
    1. Подсоедините разъем (С) переключателя режимов АКП.
    1. Установите разъем переключателя (А) давления фрикциона 2-ой передачи.
    1. Установите хомут жгута проводов (В) на кронштейн фильтра ATF и закрепите скобы хомута (С) болтом и гайкой.
    1. Подсоедините разъем (А) электромагнитного клапана А управления давлением фрикциона АКП.
    1. Установите хомуты жгута (В) проводов на скобы хомутов (С).
    1. Установите опору аккумуляторной батареи.
    1. Установите корпус воздухоочистителя и трубу впускного тракта.
    1. Установите разъемы PCM, затем установите кронштейн РСМ.
    1. ПРИМЕЧАНИЕ: Не выполняйте тестовую поездку до Этап 88 .
    1. ПРИМЕЧАНИЕ: Не выполняйте переустановку системы напоминания о техническом обслуживании до Этап 88 .

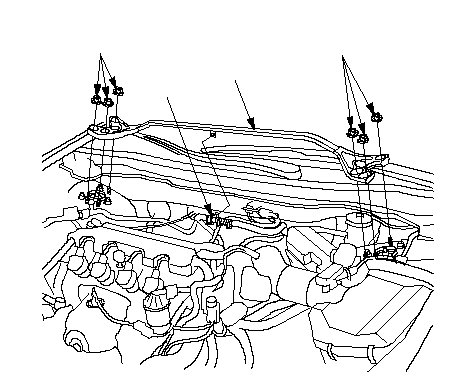

    1. Слегка затяните гайки передней скобы распорки (А) на передней скобе распорки (В) и установите хомут вакуумного шланга усилителя тормозов на переднюю скобу распорки.
    1. Включите стояночный тормоз. Заведите двигатель и по три раза включите в трансмиссии каждую передачу.
    1. Проверьте работу рычага переключения, индикатора включенной передачи АКП и регулировку троса включения передач.
    1. Установите напольный домкрат под нижний рычаг и сожмите подвеску, чтобы нагрузить ее весом автомобиля. Не подставляйте домкрат под шаровой шарнир или поворотный кулак.
      Затяните гайки крепления вилки амортизатора, удерживая крепежные болты с силой 64 Н·м (6,5 кгс·м,).
      Затяните крепежные гайки шаровых шарниров моментом 78-80 Н·м (8,0-9,0 кгс·м). Установите новые шплинты в корончатые гайки, затем подогните подогните усики шплинтов.
    1. Затяните крепежные гайки передней скобы распорки в верхней части демпфера моментом 22 Н·м (2,2 кгс·м).
    1. Установите передние колеса.
