    • Замена рабочей жидкости (ATF)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    ПРИМЕЧАНИЕ: Не допускайте попадания в в коробку передач посторонних предметов.
    1. Установите автомобиль на горизонтальной площадке.
    1. Прогрейте двигатель до нормированной рабочей температуры (должен включиться вентилятор системы охлаждения) и заглушите двигатель.

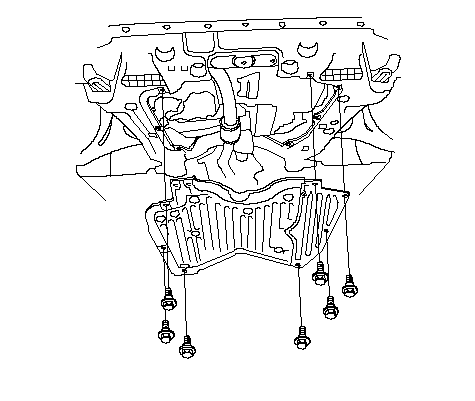

    1. Снимите нижнюю крышку двигателя.
    1. Выверните сливную пробку (А), и слейте рабочую жидкость автоматической коробки передач (АТF). Установите сливную пробку обратно с новой прокладкой (В).

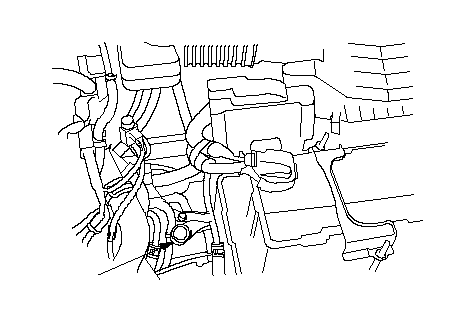

    1. Снимите щуп и заполните трансмиссию рекомендованным количество рабочей жидкости через отверстие направляющей трубки щупа (А) до среднего уровня между нижней и верхней отметкой щупа. Не переливайте выше верхней отметки. Используйте только рабочую жидкость для автоматических трансмиссий Honda ATF-Z1. Применение масла иной марки, чем Honda ATF, может повлиять на качество переключения передач.
      Количество рабочей жидкости в АКП:
      2,5 л при замене
      6,5 л после ремонта

    1. Вставьте щуп ATF (А) в направляющую трубку (В), совмещая прорезь (C) с направляющим язычком (D).
    1. Установите нижнюю крышку двигателя.
    1. Если система напоминания о проведении технического обслуживания требовала замены ATF, переустановите систему напоминания, после чего процедура будет завершена.. Если система напоминания о проведении технического обслуживания не требовала замены ATF, перейдите к Этап 10 и переустановите срок службы ATF через систему HDS.
    1. Присоедините HDS к разъему передачи данных DLC (А), расположенному со стороны водителя под панелью управления.
    1. Включите зажигание, повернув ключ в положение ON (II). Убедитесь, что система HDS взаимодействует с PCM. Если нет, перейдите к поиску неисправностей в цепи DLC; модель двигателя R20A3, модель двигателя K24Z3, и перейдите к пункту BODY ELECTRICAL (электрооборудование кузова) в меню System Selection Menu системы HDS.
    1. Выберите Gauges (приборы) в меню BODY ELECTRICAL (электрооборудование кузова) из HDS.
    1. Выберите функцию Adjustment в меню Gauges (меню проверки приборов) с помощью HDS,
    1. Выберите EU Maintenance Minder (система напоминания о проведении технического обслуживания для стран ЕС) в меню Adjustment (регулировки) с помощью HDS.
    1. Выберите Service Reminder (система напоминания о проведении технического обслуживания) в меню EU Maintenance Minder (система напоминания о проведении технического обслуживания для стран ЕС) с помощью HDS.
      ПРИМЕЧАНИЕ: Если гидротрансформатор и трансмиссия заменяются в сборе, выберите пункт Unit Replacement (замена узла) в меню EU Maintenance Minder (система напоминания о проведении технического обслуживания для стран ЕС) и переустановите срок службы ATF через систему HDS.
    1. Выберите Service Reminder ITEM 3 (наименование 3 системы напоминания о техническом обслуживании) и переустановите срок службы ATF через систему HDS.
