Поиск неисправностей по кодам (DTC):11-8x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 11-8x (‘‘x'' может быть от 0 до 9 или от A до F):

Короткое замыкание на силовой провод в цепи первого устройства поджига подушки безопасности переднего пассажира (автомобиль с ПРК)

ПРИМЕЧАНИЕ:

Читается ли теперь код неисправности 11-8x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

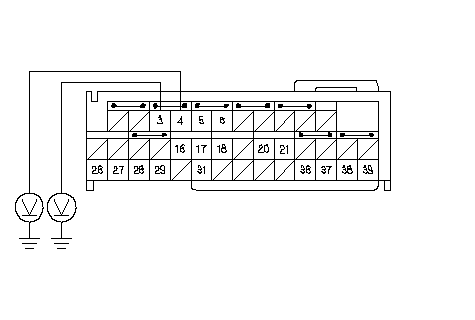

Измерьте напряжение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова. Напряжение должно быть не более 0,5 В.

Соответствует ли измеренное значение напряжения допустимому значению?

ДА	-	Неисправен электронный блок SRS; замените его. ■
НЕТ	-	Перейдите к Этап 11 .

Измерьте напряжение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова. Напряжение должно быть не более 0,5 В.

Соответствует ли напряжение допустимому значению?

ДА	-	Неисправна подушка безопасности переднего пассажира; замените подушку безопасности переднего пассажира. ■
НЕТ	-	Замыкание на силовой провод в жгуте проводов панели управления, замените этот жгут.■
