Поиск неисправностей по кодам (DTC):11-3x
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 11-3x (‘‘x'' может быть от 0 до 9 или от A до F):
Замыкание на другой провод или слишком маленькое сопротивление в цепи первого устройства поджига подушки безопасности переднего пассажира (автомобиль с ПРК)
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Выводится ли код DTC 11-3x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
|
Выводится ли код DTC 11-3x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
-

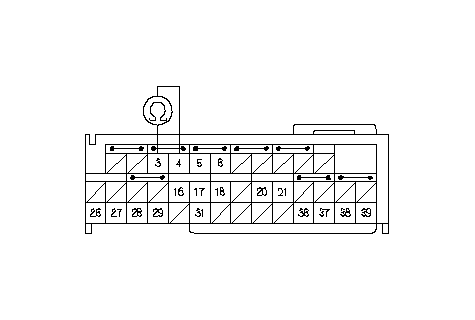

Измерьте сопротивление между клеммами № 3 и№ 4 разъема А (39Р) блока SRS. Сопротивление должно быть 0 - 1,0 Ω.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
Замыкание провода в жгуте проводов панели управления; замените жгут проводов панели управления.■
|
|
НЕТ
|
-
|
|
|
(39Р) РАЗЪЕМ А БЛОКА SRS
Сторона проводов клемм-выходов
}
|
