Поиск неисправностей по кодам (DTC):11-9x
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 11-9x (‘‘x'' может быть от 0 до 9 или от A до F):
Короткое замыкание на "массу" в цепи первого устройства поджига подушки безопасности водителя (автомобиль с ЛРК)
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Читается ли теперь код неисправности 11-9x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
-
Проверьте соединение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова.
|
Непрерывно ли соединение?
|
-
|

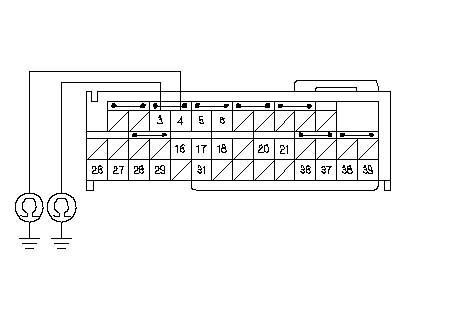

(39Р) РАЗЪЕМ А БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-
Проверьте соединение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова.
|
Непрерывно ли соединение?
|
|
(39Р) РАЗЪЕМ А БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-

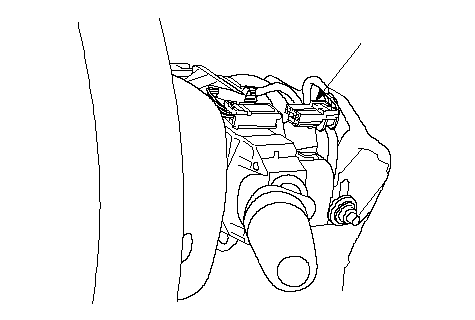

Снимите крышку колонки
, затем отсоедините 4Р разъем (А) жгута проводов панели приборов от поворотного контактора.
|
A
}
|
-
Проверьте соединение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Короткое замыкание на "массу" в жгуте проводов панели приборов: замените жгут проводов панели управления.■
|
|
НЕТ
|
-
|
|
|
(39Р) РАЗЪЕМ А БЛОКА SRS
Сторона проводов клемм-выходов
}
|
