    • Замена поворотного контактора

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Снятие
    1. Убедитесь, что передние колеса расположены в положении движения по прямой.
    1. Отсоедините клеммы аккумулятора, затем подождите 3 минуты.

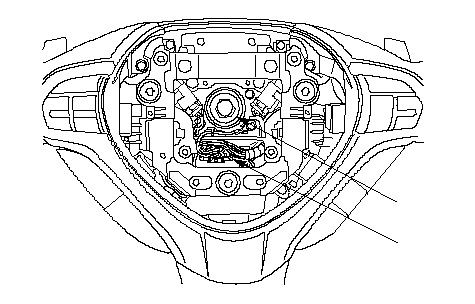

    1. Отсоедините разъем (А) поворотного контактора, затем отверните болт крепления рулевого колеса (В).
    1. Убедитесь в том, что передние колеса повернуты прямо, затем снимите рулевое колесо специальным съемником. При этом не стучите по рулевому колесу или рулевой колонке.
    1. Отсоедините разъем 4Р (А) жгута, расположенного внутри панели управления, от разъема 4Р (В) поворотного контактора, затем отсоедините разъем 20Р (С) от разъема (D) поворотного контактора.

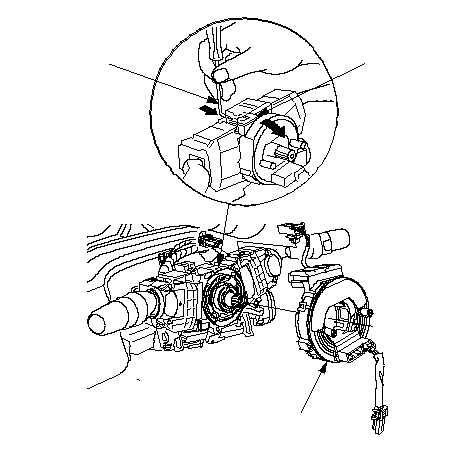

    1. Ослабьте фиксатор (А) под разъемом поворотного контактора инструментом (В) в форме крюка, изогнутого под углом 90°. Заведите инструмент под разъем поворотного контактора над фиксатором. Ослабьте нижний фиксатор (С), и отведите поворотный контактор от рулевой колонки.
    Установка
    1. Перед установкой рулевого колеса установите передние колеса в положение движения по прямой.
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее трех минут.

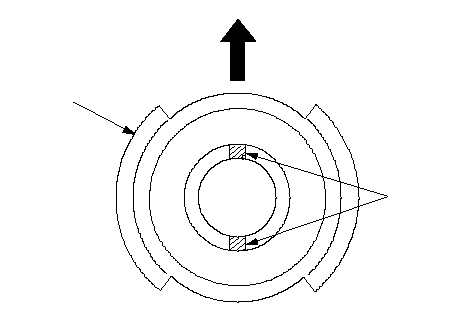

    1. Установите муфту возврата рычага указателя поворота (А) таким образом, чтобы выступы (В) были расположены вертикально.
    1. Осторожно установите поворотный контактор (А) на вал рулевой колонки. Затем подсоедините 20Р разъем (В) к поворотному контактору и 4Р разъем (С) к 4Р разъему (D) жгута проводов панели управления.
    1. Установите снятые крышки рулевой колонки.

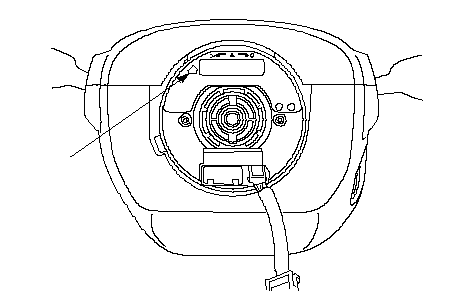

    1. Если необходимо, отцентрируйте поворотный контактор (поворотные контакторы, поставляемые в запасные части, уже отцентрированы). Для этого сначала поверните поворотный контактор по часовой стрелке до упора. Затем поверните его против часовой стрелки (приблизительно на 3 оборота) до тех пор, пока указатель в виде стрелки на торцевой поверхности не расположится строго вертикально.

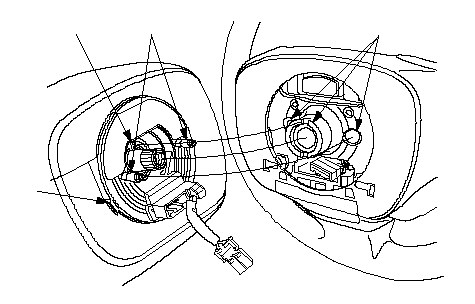

    1. Поместите ножки двух болтов (А) муфты возврата рычага указателя поворота (В), как показано на рисунке, и установите рулевое колесо на вал рулевой колонки, обеспечив зацепление ступицы (С) с пальцами (D) поворотного контактора и выступами муфты возврата рычага указателя поворотов. Устанавливая рулевое колесо, не подвергайте его или рулевую колонку ударам.

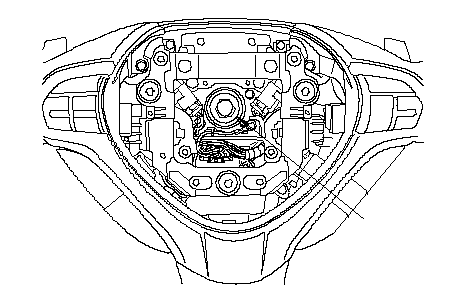

    1. Установите и затяните новый болт крепления рулевого колеса (А), затем подсоедините разъемы.
    1. Подключите диагностический прибор HDS и удалите коды неисправностей.
    1. После установки подушки безопасности убедитесь в том, система работает нормально:
      • Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включиться приблизительно на 6 секунд, затем погаснуть.
      • После того, как погаснет индикатор системы SRS поверните рулевое колесо вправо и влево до упора. Если при этом не загорится индикатор системы SRS, то система работает нормально.
      • Проверьте работу звукового сигнала.
      • Убедитесь, что кнопка круиз-контроля работает.
      • Убедитесь, что управление аудиосистемой на рулевом колесе работает.
      • Убедитесь, что кнопки INFO/SEL работают.
      • Убедитесь в отсутствии кодов неисправности.
