    • Поиск неисправностей по кодам (DTC):11-1x

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 11-1x (‘‘x'' может быть от 0, 2 до 9 или от A до F):
    Разрыв в цепи первого устройства поджига подушки безопасности водителя (автомобиль с ЛРК)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Высвечивается ли код неисправности 11-1x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Установите провод-перемычку между клеммами № 2 и № 3 разъема 4Р поворотного контактора.
    Высвечивается ли код неисправности 11-1x?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Неисправна подушка безопасности водителя; замените подушку безопасности водителя. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

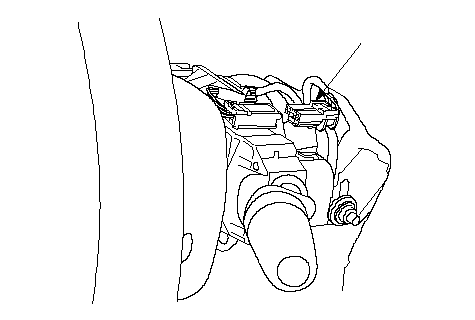

    1. Снимите крышку колонки , затем отсоедините 4Р разъем (А) жгута проводов панели приборов от поворотного контактора.

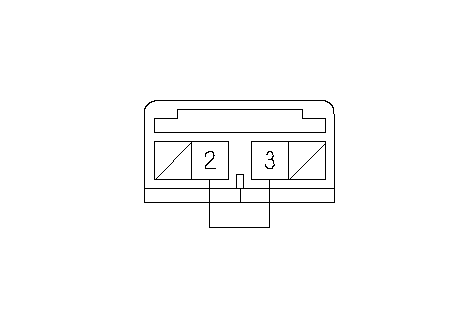

    1. Установите провод-перемычку между клеммами № 2 и № 3 разъема 4Р жгута проводов панели приборов.
    Высвечивается ли код неисправности 11-1x?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Разрыв в цепи поворотного контактора; замените поворотный контактор. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

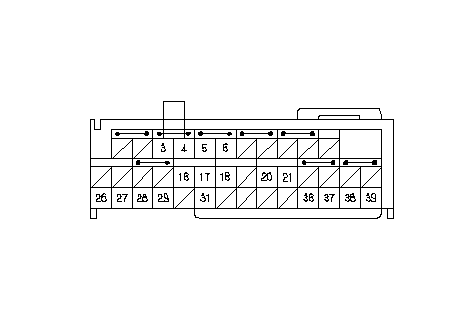

    1. Установите провод-перемычку между клеммами № 3 и № 4 39Р разъема А блока SRS.

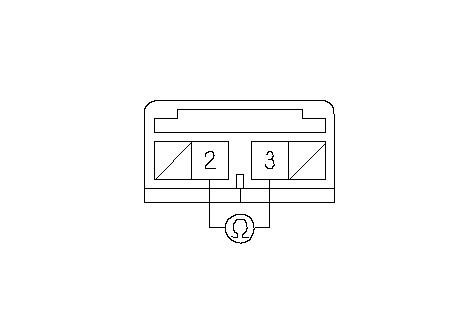

    1. Проверьте соединение между клеммами № 2 и № 3 разъема 4Р жгута проводов панели приборов.
    Непрерывно ли соединение?
    ДА -
    Неисправен блок SRS или плохой контакт 39P разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
    НЕТ -
    Обрыв провода в жгуте проводов панели приборов; замените жгут проводов панели управления.■
