Поиск неисправностей по кодам (DTC):22-1x
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 22-1x (‘‘x'' может быть от 0, 2 до 9 или от A до F):
Разрыв в цепи натяжителя правого бокового ремня безопасности
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Высвечивается ли код неисправности 22-1x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-

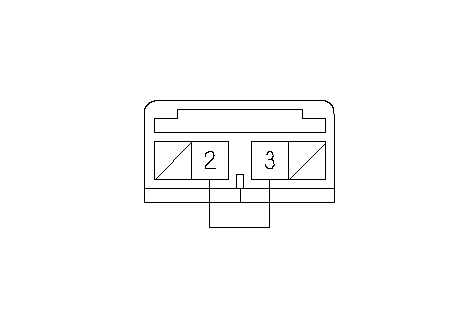

Установите провод-перемычку между клеммами № 2 и № 3 разъема 4Р жгута проводов блока SRS пола.
-
-
|
Высвечивается ли код неисправности 22-1x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
|
4Р РАЗЪЕМ ЖГУТА ПРОВОДОВ SRS ПОЛА
ПРОВОД-ПЕРЕМЫЧКА
Сторона проводов клемм-выходов
}
|
-

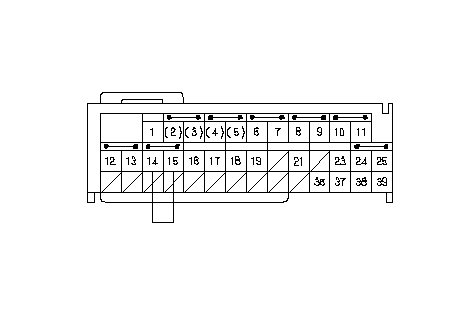

Установите провод-перемычку между клеммами № 14 и № 15 39Р разъема В блока SRS.
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

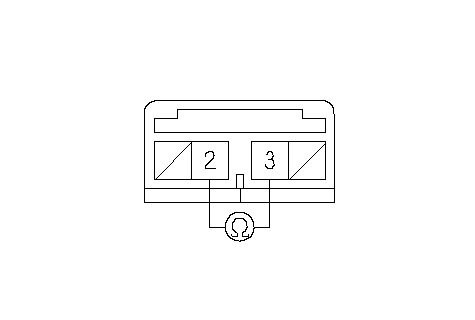

Проверьте неразрывность цепи между клеммами № 2 и № 3 разъема 4Р жгута проводов блока SRS пола.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
|
4Р РАЗЪЕМ ЖГУТА ПРОВОДОВ SRS ПОЛА
Сторона проводов клемм-выходов
}
|
