Замена заднего стекла
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Всегда надевайте защитные очки, когда режете липкую ленту для стекла рояльной проволокой.
-
Используйте чехлы для сидений, чтобы не повредить поверхности.
-
Используйте клейкую ленту для стекла P/N 08C73-X0230N.
-
Не повредите линии сетки и клеммы обогревателя заднего стекла и оконная антенна.
-
Снимите следующие детали:
-
Отсоедините разъемы (А) оконной антенны и разъемы (В) обогрева заднего стекла.
-
Если нужно переустановить старое заднее стекло, нанесите метки вдоль стекла и корпуса с помощью воскового карандаша.
|
B
A
}
|
-

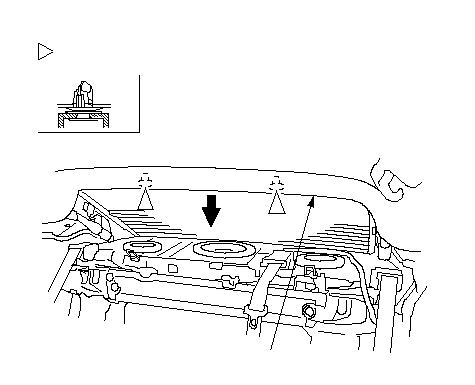

Оттяните вниз заднюю часть обивки крыши (А), отцепив зажимы. Не сгибайте чрезмерно обивку крыши, в противном случае вы можете сделать вмятину или испортить обивку.
-
Нанесите защитную ленту вдоль внешних и внутренних краев кузова. С помощью шила проделайте отверстие в клейкой ленте изнутри машины в угловой части заднего стекла. Протяните рояльную проволоку через отверстие и обмотайте каждый конец вокруг деревянного бруска.
|
Расположения фиксаторов
: Фиксатор, 2
(Серый)
A
}
|
-

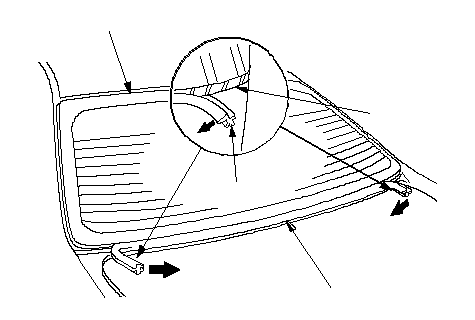

Снимите нижнюю резиновую прокладку (Е) с нижнего края кромки заднего стекла (В). Если необходимо, срежьте резиновую прокладку с помощью канцелярского ножа.
|
B
B
A
A
}
|
-

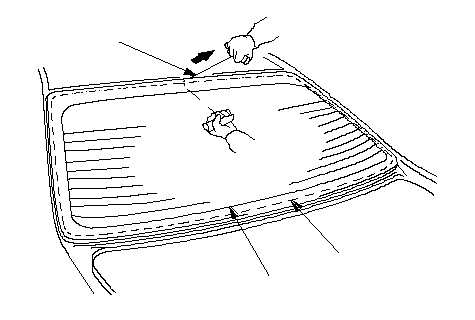

С помощником снаружи потяните рояльную проволоку (А) назад и вперед, имитируя работу пилы. Удерживайте рояльную проволоку максимально близко к заднему стеклу (В), чтобы не допустить повреждения кузова, и осторожно прорежьте клейкую ленту (С) вокруг всего заднего стекла.
-
Осторожно вытащите заднее стекло.
-
С помощью шпателя очистите старую клейкую ленту гладко до толщины примерно в 2 мм на соединительной поверхности вдоль всего выреза заднего стекла.
-
Очистите соединительную поверхность кузова губкой, смоченной изопропиловым спиртом. После очистки и обезжиривания участков кузова не допускайте попадания воды, масла или пластичных смазок на эти поверхности.
-
Если нужно переустановить старое заднее стекло, используйте шпатель, чтобы очистить всю старую липкую ленту, закрепители и резиновую прокладку с заднего стекла. Очистите внутреннюю сторону и края заднего стекла спиртом там, где будет наложен новый слой липкой ленты. Убедитесь, что поверхность не содержит воды, масла и смазки.
|
A
B
C
}
Места разреза
A
C
A
A
B
A
A
}
|
-

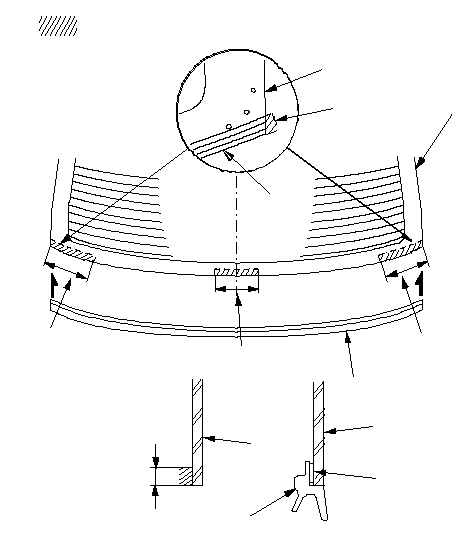

Нанесите слой на край заднего стекла (А) в том месте, где будет крепиться нижняя резиновая прокладка, как показано на рисунке. Прикрепите нижнюю резиновую прокладку (В) с клейкой лентой (С) к нижнему краю заднего стекла:
-
После установки резиновой прокладки обрежьте ее края (D), как показано на рисунке.
-
Будьте осторожны и не прикасайтесь к ветровому стеклу там, где будет наложена липкая лента.
|
Липкая лента нижней резиновой прокладки:
|
|
|
Толщина 0,2 мм
|
|
|
Ширина 4 мм
|
|
: Нанести слой покрытия.
A
D
A
B
B
149 mm
149 mm
149 mm
Внутрь
Внутрь
A
A
C
B
5 mm
}
|
-

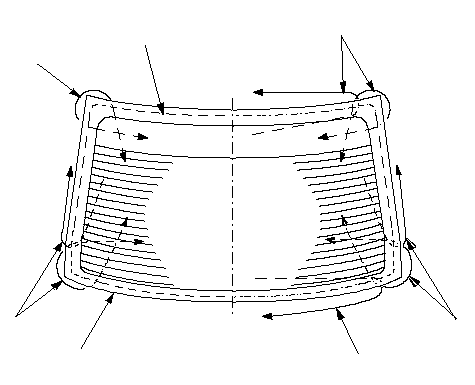

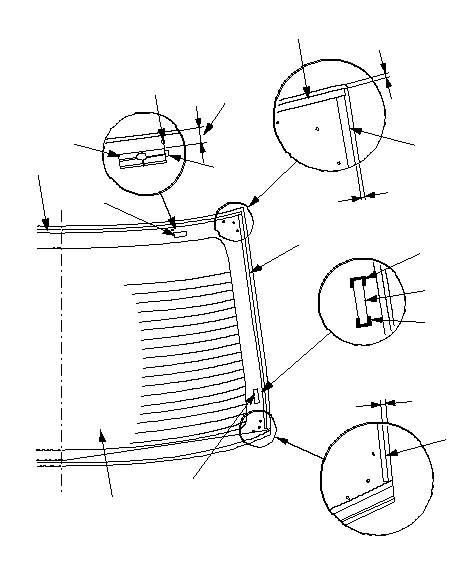

Прикрепите верхние резиновые прокладки (А), боковые резиновые прокладки (В), верхние зажимы (С) и фиксаторы (D) с липкой лентой на внутреннюю поверхность заднего стекла (Е), как показано на рисунке. Перед установкой верхних зажимов нанесите слой, где липкая лента будет приклеена на внутренней поверхности ветрового стекла:
-
Сначала прикрепите верхнюю резиновую прокладку, затем боковые резиновые прокладки по кромке заднего стекла. Убедитесь, что верх боковой резиновой прокладки граничит с низом верхней резиновой прокладки. При необходимости обрежьте остатки резиновой прокладки.
-
Убедитесь, что верхние зажимы и фиксаторы находятся на одной линии с отметками (F).
-
Убедитесь, что выгнутая часть (G) правого и левого держателей повернута вправо.
-
Будьте осторожны и не прикасайтесь к заднему стеклу там, где будет наложена липкая лента.
|
Липкая лента верхнего зажима:
|
|
|
Толщина 0,4 мм
|
|
|
Ширина 10 мм
|
|
Липкая лента резиновой прокладки:
|
|
|
Толщина 0,16 мм
|
|
|
Ширина 3,5 мм
|
|
Соединительная клейкая лента:
|
|
|
Толщина 0,8 мм
|
|
|
Ширина 7 мм
|
|
A
E
B
C
G
B
A
B
F
19 mm
2 mm
2 mm
2 mm
D
C
F
D
F
}
|
-

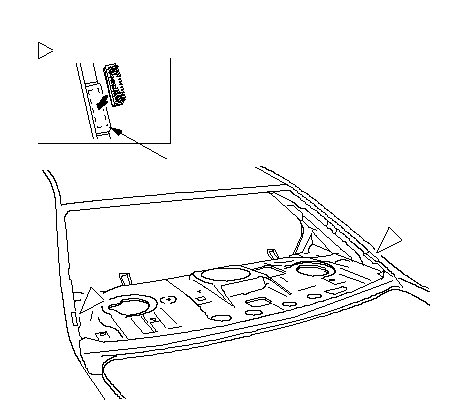

Прикрепите фиксаторы с липкой лентой на фланец проема заднего (А) стекла с обеих сторон.
|
Соединительная клейкая лента:
|
|
|
Толщина 0,6 мм
|
|
|
Ширина 7,5 мм
|
|
Расположения фиксаторов
: Фиксатор, 2
A
}
|
-

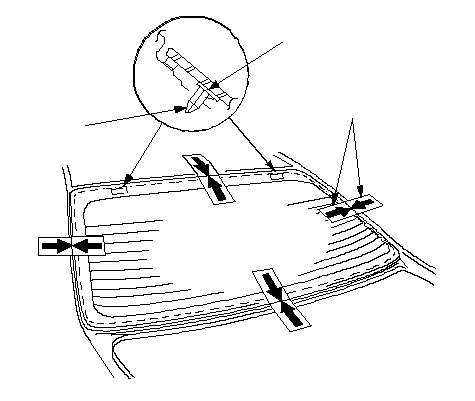

Установите заднее стекло в проем и отцентрируйте его. Нанесите метки (А) для сопряженных деталей вдоль заднего стекла и корпуса с помощью воскового карандаша в четырех местах, как показано. Убедитесь в том, что штифты (В) обоих верхних зажимов (С) касаются краев отверстий кузова. Будьте осторожны и не прикасайтесь к заднему стеклу там, где будет наложена липкая лента.
-
Снимите заднее стекло.
|
B
C
A
}
|
-

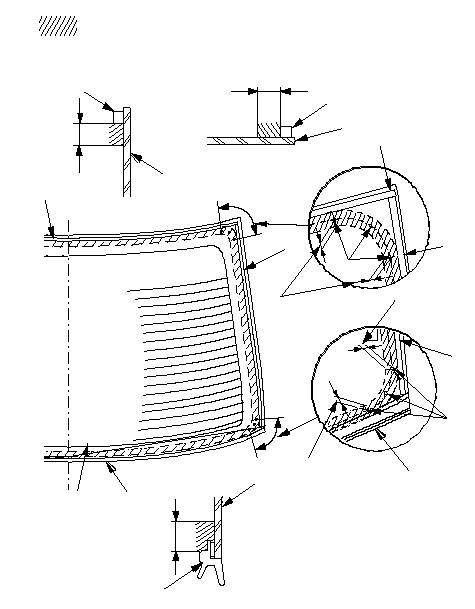

С помощью губки нанесите тонкий слой стекольного покрытия на заднее стекло (А) вдоль кромок резиновых прокладок (B), как показано, затем осторожно сотрите его с помощью металлической ткани или суровой марли:
-
Используя нанесенные на заднее стекло точки (C) в качестве направляющей, нанесите первый слой стекольного покрытия в угловые части заднего стекла.
-
Не наносите покрытие для корпуса на заднее стекло и не смешивайте губки, используемые для стекольного покрытия и покрытия кузова.
-
Никогда не трогайте обработанную поверхность руками. Если вы это сделаете, липкая лента может не закрепиться на заднее стекло правильно, что приведет к протечке после установки заднего стекла.
-
Избегайте попадания воды, пыли и абразивных веществ на обработанную поверхность.
|
: Нанести слой стекольного покрытия.
12 mm
Внутрь
A
B
Внутрь
12 mm
A
B
6 mm
C
B
B
B
B
12 mm
Внутрь
B
6 mm
A
A
B
B
B
6 mm
C
}
|
-

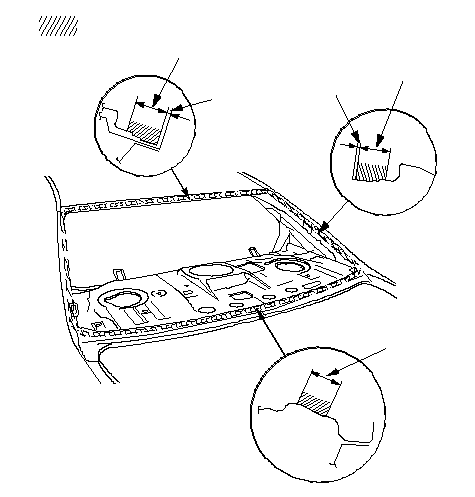

С помощью губки нанесите легкий слой покрытия для корпуса в места коррозии или поврежденной краски вокруг бортика окна, где будет нанесен новый клейкий слой. Дайте этому слою просохнуть в течение как минимум 10 минут:
-
Не наносите слой для покрытия корпуса на участки, где остался старый клейкий слой.
-
Будьте осторожны, не смешивайте губки, используемые для покрытия корпуса и стекла.
-
Никогда не трогайте обработанную поверхность руками.
|
Нанесите грунт для корпуса на места повреждения покраски,
как показано на рисунке.
:
20 mm
20 mm
20 mm
2 mm
2 mm
}
|
-

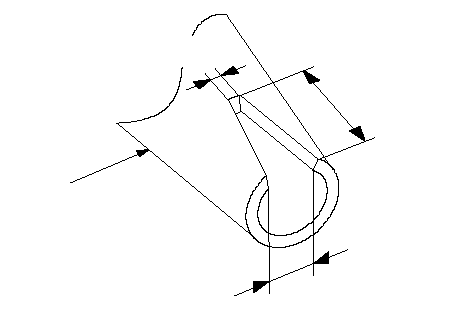

Вырежьте ‘‘"V'' на конце раструба (А) на картридже, как показано.
|
A
8 mm
13 mm
2 mm
}
|
-

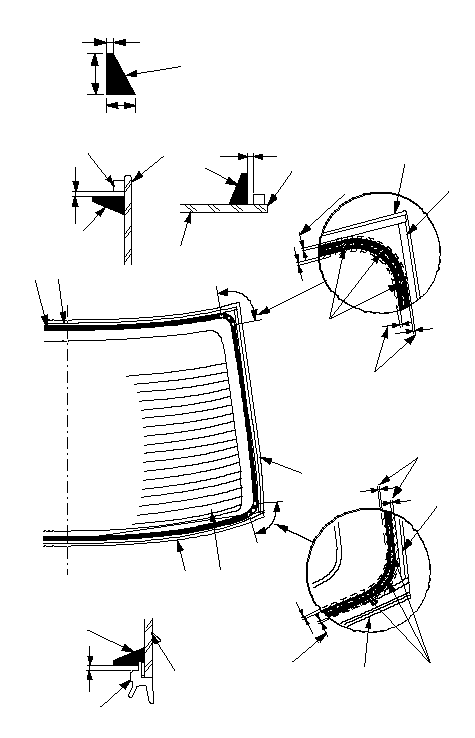

Поместите клей в картридж, без воздушных пузырей, для обеспечения непрерывной подачи. Вставьте картридж в шприц для уплотнения швов и нанесите полоску липкой ленты (A) на заднее стекло (В) вокруг краев резиновых прокладок (C), как показано:
-
Используя нанесенные на заднее стекло точки (D) в качестве направляющей, нанесите липкую ленту на обе угловые части заднего стекла.
-
Нанесите липкую ленту в течение 30 минут после нанесения первого покрытия на стекло. Сделайте чуть более толстую полоску на каждом уголке.
-
Используйте чашечные присоски, чтобы удержать заднее стекло над отверстием, совместите его с отметками, сделанными Вами в
Этап 15
, и установите его на липкую ленту. Легонько толкайте заднее стекло вперед до тех пор, пока края не встанут плотно на клейкую ленту по всей длине.
ПРИМЕЧАНИЕ: Не открывайте и не закрывайте двери в течение часа, пока слой не высохнет.
-
Соскоблите или сотрите излишки клейкого вещества шпателем или полотенцем. Чтобы удалить липкую ленту с окрашенной поверхности заднего стекла, протрите стекло мягким полотенцем, смоченным в изопропиловом спирте.
-
После того как клейкий слой высохнет, побрызгайте водой на заднее стекло и проверьте протекание. Отметьте области протекания и дайте заднему стеклу высохнуть, затем уплотните с помощью герметика. После установки заднего стекла дайте машине постоять не менее 4 часов. Если автомобиль необходимо использовать в течение 4 часов после данной процедуры, ехать надо медленно.
-
Установите на место все снятые детали.
ПРИМЕЧАНИЕ: Предложите клиенту не делать следующих вещей в течение от 2 до 3 дней:
-
Хлопать дверьми, когда все окна подняты.
-
Резко дергать автомобиль (например, заезжать и съезжать с дороги под большим углом или резко поворачивать; на неровных дорогах).
|
2 mm
13 mm
8 mm
A
C
A
B
2 mm
Внутрь
Внутрь
A
C
2 mm
C
C
D
C
C
D
2 mm
Внутрь
A
C
B
2 mm
C
C
A
B
C
B
2 mm
2 mm
2 mm
2 mm
2 mm
}
|
