Как осуществлять поиск неисправностей в электрооборудовании кузова

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Советы и предостережения

Перед началом поиска неисправностей

Проверьте электрические предохранители, расположенные в соответсвующем блоке предохранителей и реле.

Проверьте отсутствие повреждений и степень заряженности аккумуляторной батареи, очистите и затяните выводы батареи и клеммы кабелей.
- Запрещено использовать режим быстрой зарядки аккумуляторной батареи, пока кабель "массы" не будет отсоединен; в противном случае вы выведите из строя диоды генератора.
- Не пытайтесь запустить двигатель при неплотно затянутом "отрицательном" кабеле; в противном случае вы серьезно повредите электропроводку.

Работа с электрическими разъемами

Убедитесь, что разъемы чистые и все провода надежно присоединены к клеммам.
Убедитесь, что разъемы с многими гнездами заполнены смазкой-диэлектриком (за исключением водонепроницаемых разъемов).

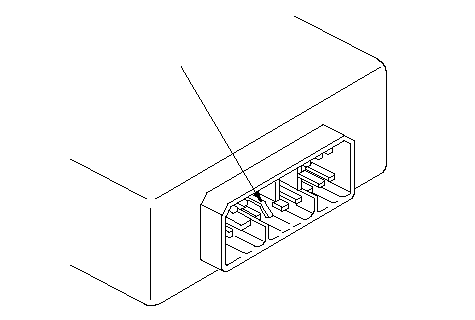

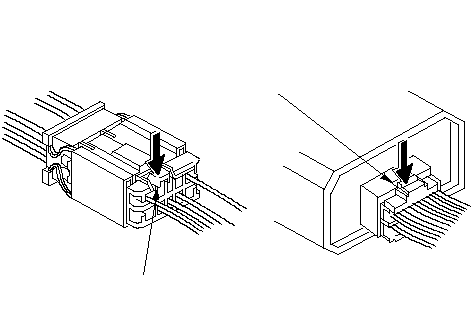

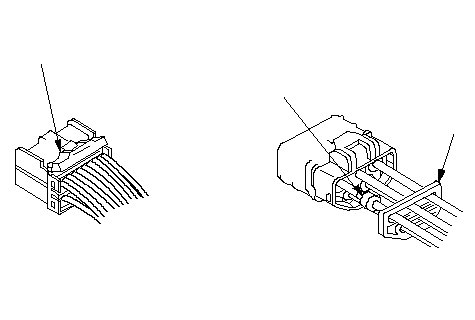

Все разъемы имеют замки (А), отпирающиеся при нажатии.

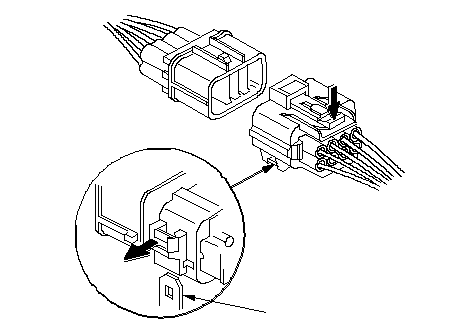

Некоторые разъемы имеют фиксатор на боковой поверхности, преназначенный для их крепления к кронштейну на кузове или к другому элементу. Этот фиксатор имеет замок, который открывается, если потянуть за него.
Некоторые установленные разъемы не могут быть отсоединены, пока вы вначале не раскроете замок и не снимите разъем с кронштейна (А).

Не пытайтесь раскрыть разъемы, потянув за идущие к ним жгуты проводов; вместо этого потяните за половинки разъемов.

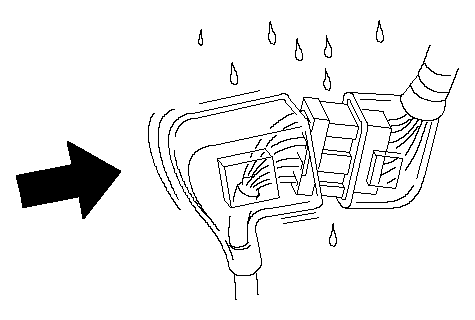

Всегда устанавливайте на место пластиковые крышки.

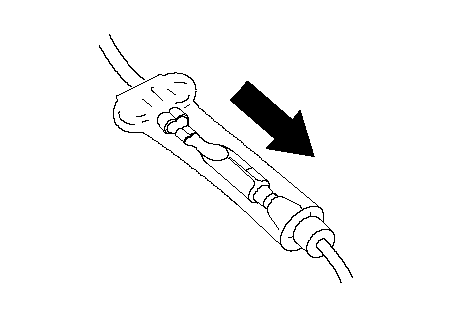

Перед установкой разъемов убедитесь, что клеммы (А) находятся на месте и не погнуты.

Проверьте, не отсутствует ли удерживающий элемент (А) и резиновые уплотнители (В).

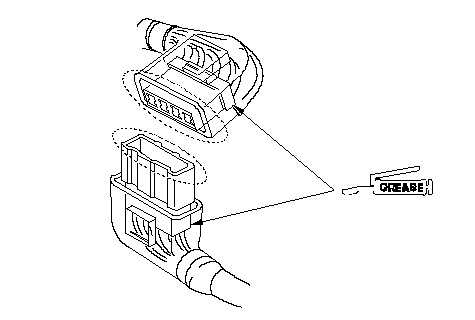

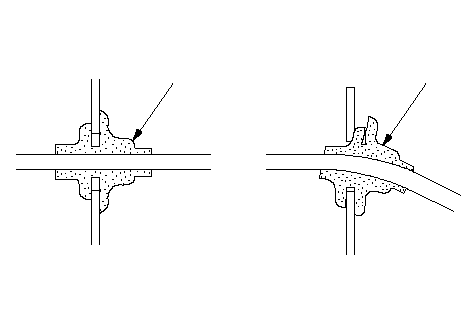

Задние поверхности некоторых разъемов покрыты смазкой-диэлектриком. При необходимости добавьте смазку. Если смазка загрязнена, замените ее.

Вставьте разъем, чтобы он вошел полностью, и убедитесь, что он надежно заперт.
Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Работа с проводами и жгутами проводов

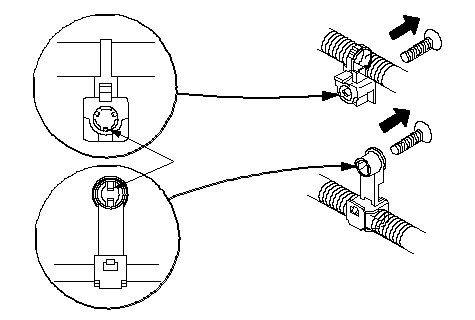

Закрепляйте провода и жгуты проводов на раме с помощью соответствующих фиксаторов в указанных точках.
Снимайте фиксаторы осторожно; следите за тем, чтобы не сломать их замков (А).

После установки фиксаторов, удерживающих жгут проводов, убедитесь, что жгут не касается вращающихся деталей.
Расположите жгуты проводов как можно дальше от выхлопных труб и других горячих деталей, от острых кромок кронштейнов и отверстий, а также от выступающих винтов и болтов.
Правильно расположите изолирующие втулки в их желобах (А). Не оставляйте в перекошенном положении изолирующие втулки (В).

Тестирование и ремонт

Не используйте провода или жгуты проводов с поврежденной изоляцией. Замените их или отремонтируйте их, обмотав поврежденное место изоляционной лентой.
Жгуты системы SRS не подлежат ремонту, удлинению и изменению конструкции. При обнаружении обрыва или повреждения жгутов SRS или клемм необходимо заменить жгут целиком.
После установки деталей убедитесь, что под ними не осталось зажатых проводов.
При использовании электрического оборудования для тестирования и диагностики выполняйте инструкции изготовителей приборов и данного Руководства.

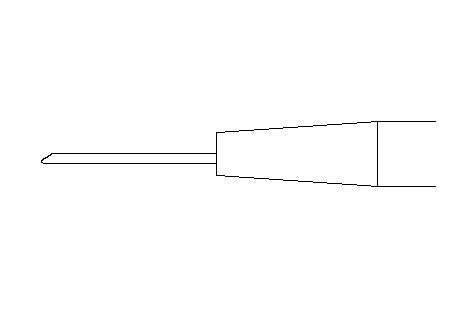

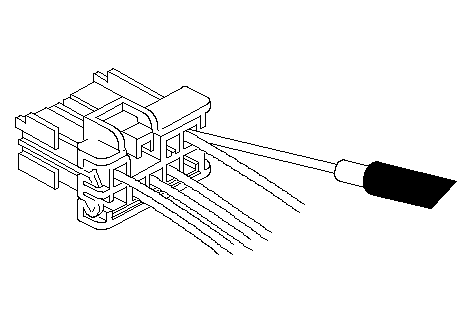

По возможности вставляйте штырь тестера в колодку разъема со стороны провода (за исключением влагонепроницаемых разъемов).

Используйте адаптер для присоединения к проводам 07TAZ-001020A.

См. инструкции комплекта "Honda Terminal Kit" (комплект для работы с клеммами разъемов) для идентификации и замены клемм разъема.

Пятиступенчатый поиск неисправностей

Проверьте жалобу:

Включите все элементы цепи, в которой возникла проблема, чтобы проверить жалобу клиента. Запишите проявления неисправности. Не начинайте разборку или проверку, пока вы не сузите область поисков неисправности.

Проведите анализ электрической схемы:

Просмотрите электрическую схему и найдите цепь, в которой возникла проблема Определите, как должна работать данная цепь, путем трассировки пути движения электрического тока от источника питания через элементы цепи на "массу". Если одновременно вышли из строя несколько цепей, наиболее вероятной причиной является сгоревший электрический предохранитель или нарушение соединения с "массой".

На основе проявлений неисправности и вашего собственного понимания принципа работы электрической цепи определите одну или несколько возможных причин неисправности.

Выделите неисправность путем тестирования цепи:

Проведите тесты цепи, чтобы проверить диагностику, которую вы выполнили Этап 2 . Имейте в виду, что простые логичные процедуры являются ключом к эффективному поиску неисправностей. Вначале проверьте наиболее вероятную причину неисправности. Старайтесь проводить проверки в точках, которые легко доступны.

Определите неисправность:

Как только конкретная неисправность будет определена, выполните ремонт. Убедитесь, что вы используете правильные инструменты и безопасные процедуры.

Убедитесь, что цепь работает:

Включите все элементы, входящие в отремонтированную цепь, чтобы убедиться, что вы правильно определили и устранили неисправность. Если неисправность заключается в сгоревшем электрическом предохранителе, убедитесь, что вы проверили все цепи, связанные с этим предохранителем. Убедитесь, что новые неисправности не возникают, а прежняя неисправность устранена.

Коды цветов проводов

Следующие аббревиатуры используются для обозначения цветов проводов в электрических схемах:

WHT.	Белый
YEL.	Желтый
BLK.	Черный
BLU.	Синий
GRN.	Зеленый
RED.	Красный
ORN.	Оранжевый
PNK.	Розовый
BRN.	Коричневый
GRY.	Серый
PUR.	Темнокрасный
LT BLU.	Голубой
LT GRN.	Светло-зеленый

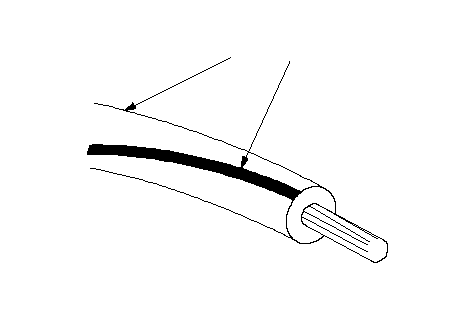

Изоляция проводов имеет один цвет или один цвет с полосами другого цвета. Второй цвет - это цвет полосок.

Поиск неисправностей, связанных с сетью B-CAN

Как проверять коды неисправности DTC с помощью диагностической системы HDS (предпочтительный метод)

HDS может проверить статус связи F-CAN и B-CAN, считать и стереть коды DTC, вывести список данных на дисплей и выполнить проверку функций.

Проверьте, появились ли на экране коды DTC

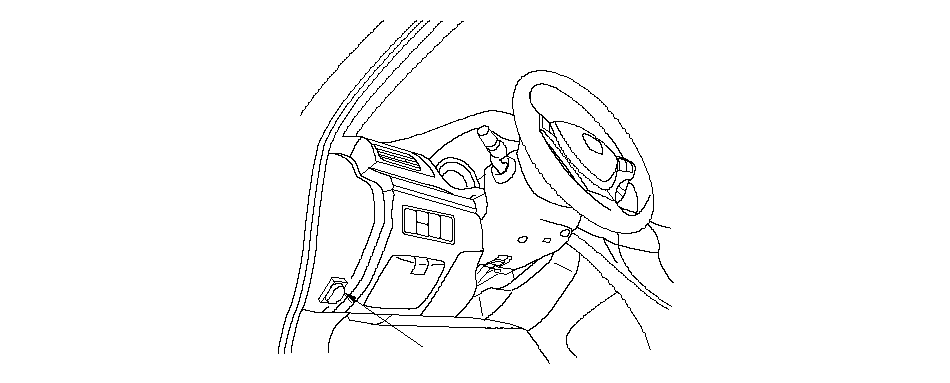

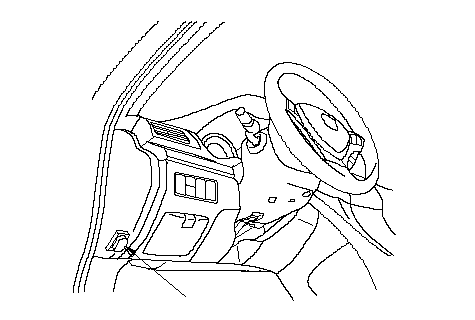

Присоединить HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Убедитесь, что система HDS взаимодействует с автомобилем.

ПРИМЕЧАНИЕ: Если система HDS не взаимодействует с автомобилем, осуществите поиск неисправностей в цепи разъема DLC.
- Двигатель R20A3
- Двигатель K24Z3

Выберите функцию BODY ELECTRICAL, затем войдите в меню TEST MODE и проверьте коды DTC. Если коды DTC не относятся к выбранному меню, выберите проверку всех кодов DTC, чтобы посмотреть все коды неисправности кузова.

ПРИМЕЧАНИЕ: Для определенных операций смотрите руководство для пользователя HDS.

Если на дисплей выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.

ПРИМЕЧАНИЕ: Если хранится код DTC U1280, сначала выполните поиск неисправностей по коду DTC U1280.

Как проверить коды неисправности без HDS (применять только если не доступен HDS)

Требуются специальные инструменты

Приспособление для замыкания MPCS

07WAZ-0010100

Если HDS недоступен, применяя этот метод, вы можете проверить статус коммуникаций линии B-CAN и коды неисправности и статус некоторых коммуникаций F-CAN, связанных с модулем управления приборами.

Проверьте, появились ли на экране коды DTC

Включите зажигание, повернув ключ в положение ON (II).

Подсоедините приспособления (А) для замыкания MPCS к диагностическому разъему (В) MICU и включите выключатель (С).

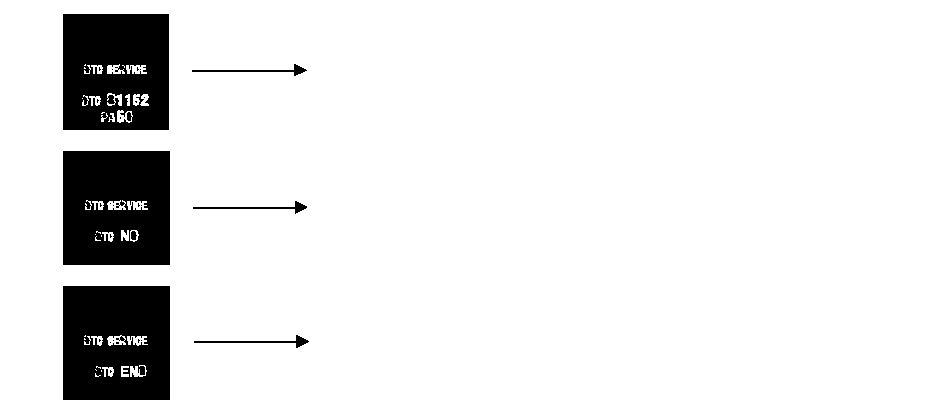

Через 5-10 секунд коды DTC, определенные и сохраненные отдельно разными блоками B-CAN, будут последовательно загораться на дисплее одометра/указателя пути, если линия связи между MICU водителя и модулем управления панелью приборов работает правильно. Чтобы пролистать коды неисправности, нажмите кнопку выбор/сброс.

Блок, в памяти которого хранится код неисправности, можно определить по номеру на дисплее одометра.

Электронный блок управления	Номер блока управления
MICU, со стороны водителя	13
MICU, со стороны пассажира	14
Мультиплексный блок управления дверьми	30
Модуль управления приборами	50
Блок управления отопителем/блок климат-контроля	51
Датчик дождя/автоматического включения света	71
Блок управления регулировкой направления фар	75
Блок управления телефоном HandsFree	94
Блок управления парковочным датчиком и датчиком включения заднего хода	9A
Блок управления электроприводом сидений	95
блок иммобилайзера-дистанционного управления	96

ПРИМЕЧАНИЕ: Вы также можете проверить статус коммуникации B-CAN следующими методами:

Как стереть коды неисправности DTC с помощью HDS

Присоединить HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0) и отсоедините систему HDS от разъема передачи данных (DLC).

Как стереть коды неисправности DTC без HDS

Находясь в режиме показа статуса DTC, нажмите и удерживайте кнопку SELECT/RESET (ВЫБОР/СБРОС) не менее 10 секунд.

Выключите короткозамыкатель MPCS и отсоедините разъем от разъема служебной проверки MICU.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Входные сигналы и команды системы HDS

Некоторые входные сигналы происходят настолько быстро, что HDS не успевает обновлять данные. Удерживайте проверяемый выключатель, прослеживая информацию в "DATA LIST" (СПИСКЕ ДАННЫХ). Это должно дать HDS время обновить данные сигнала в "DATA LIST" (СПИСКЕ ДАННЫХ). Из-за того что программное обеспечение HDS обновляется для поддержки выпуска новых автомобилей, не характерно встречать неподдерживаемые тесты систем функций. Убедитесь, что автомобиль оснащен самым новым программным обеспечением.

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Модуль	Главный переключатель круиз-контроля (переключатель АСС)	Выключенное положение/Включенное положение
	Селектор Круиз-Контроля	Выключенное положение/Включенное положение
	Переключатель "Resume" ("Возобновить") Круиз-Контроля	Выключенное положение/Включенное положение
	Выключатель VSA/TCS	Выключенное положение/Включенное положение
	Выключатель датчика "Select/Reset"	Выключенное положение/Включенное положение
	Датчик стояночного тормоза	Выключенное положение/Включенное положение
	Датчик уровня тормозной жидкости	Выключенное положение/Включенное положение
	Входной сигнал 1 датчика уровня топлива	градусы
	Входной сигнал 2 датчика уровня топлива	V
	Индикатор Активности VSA/TCS	Выключенное положение/Включенное положение
	Индикатор VSA/TCS (Предупреждение)	Выключенное положение/Включенное положение
	Индикатор неисправности ABS	Выключенное положение/Включенное положение
	Индикатор EBD (Электронное Распределение Тормозных Сил)	Выключенное положение/Включенное положение
	Индикатор Основного Выключателя Круиз-Контроля	Выключенное положение/Включенное положение
	Индикатор MIL (сигнализатора неисправности)	Выключенное положение/Включенное положение
	Индикатор низкого давления масла	Выключенное положение/Включенное положение
	Индикатор Системы Зарядки	Выключенное положение/Включенное положение
	Лампа главного переключателя CRUISE	Выключенное положение/Включенное положение
	Индикатор дальнего света	Выключенное положение/Включенное положение
	Индикатор включения стояночных фонарей	Выключенное положение/Включенное положение
	Сигнализатор малого количества топлива	Выключенное положение/Включенное положение
	Индикатор охранной сигнализации	Выключенное положение/Включенное положение
	Индикатор Противотуманных Фонарей	Выключенное положение/Включенное положение
	Лампа автоматического освещения ошибки	Выключенное положение/Включенное положение
	Индикатор Ремней Безопасности	Выключенное положение/Включенное положение
	Команда индикатора скорости (км/ч)	км/ч
	Команда индикатора скорости (миль/ч)	миль/ч

Входные сигналы и команды системы HDS

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Освещение	Передача входного сигнала	Выключенное положение/Включенное положение
	Входной сигнал включения света фар	Выключенное положение/Включенное положение
	Датчик двери водителя	Выключенное положение/Включенное положение
	Включатель Аварийной Сигнализации	Выключенное положение/Включенное положение
	Выключатель света фар (OFF)	Выключенное положение/Включенное положение
	Переключатель света фар (СТОЯНКА)	Выключенное положение/Включенное положение
	Переключатель света фар (ФАРЫ)	Выключенное положение/Включенное положение
	Переключатель фар (AUTO)	Выключенное положение/Включенное положение
	Переключатель Света Фар (Дальний Свет)	Выключенное положение/Включенное положение
	Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)	Выключенное положение/Включенное положение
	Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)	Выключенное положение/Включенное положение
	Выключатель указателя поворота (ПОВОРОТ НАПРАВО)	Выключенное положение/Включенное положение
	Выключатель Противотуманных Огней	Выключенное положение/Включенное положение
	Выключатель задних противотуманных фонарей:	Выключенное положение/Включенное положение
	Команда освещения салона	Выключенное положение/Включенное положение
	Команда указателя левого поворота	Выключенное положение/Включенное положение
	Команда указателя правого поворота	Выключенное положение/Включенное положение
	Команда задних противотуманных фонарей	Выключенное положение/Включенное положение
	Выходной сигнал плафона освещения DR	Выключенное положение/Включенное положение
	Выходной сигнал плафона освещения RD	Выключенное положение/Включенное положение
	Команда включения фар	Выключенное положение/Включенное положение
	Команда включения дальнего света фар	Выключенное положение/Включенное положение
	Команда стояночных фонарей	Выключенное положение/Включенное положение
	Команда Противотуманных Фонарей	Выключенное положение/Включенное положение
	Напряжение входного сигнала датчика автоматического освещения	V
	Максимальное значение напряжения определения неисправности датчика автоматического освещения	V
	Минимальное значение напряжения определения неисправности датчика автоматического освещения	V
	Команда очистителя фар	Выключенное положение/Включенное положение
	Команда слабого света автоматического освещения	Выключенное положение/Включенное положение
	Команда включения света фар автоматического освещения	Выключенное положение/Включенное положение
	Команда предупреждения автоматического освещения	Выключенное положение/Включенное положение
	Команда резервной линии включения света фар автоматического освещения	Выключенное положение/Включенное положение
	Выходной сигнал плафона освещения AS	Выключенное положение/Включенное положение
	Выходной сигнал плафона освещения RA	Выключенное положение/Включенное положение

Входные сигналы и команды системы HDS

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Дверные Замки	Выключатель Цилиндра Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Цилиндра Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Датчик двери водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Задней Двери Со Стороны Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью водителя РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Кнопка выключателя замка двери заднего пассажира (ОТКРЫТЬ)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение

Входные сигналы и команды системы HDS

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Дистанционное отпирание	Выключатель Цилиндра Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Цилиндра Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Датчик двери водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель крышки багажника/Двери багажника	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Задней Двери Со Стороны Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью водителя РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление переключателем крышки багажника	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Кнопка выключателя замка двери заднего пассажира (ОТКРЫТЬ)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
Электрические стеклоподъемники	Главный выключатель стеклоподъемников (P/W)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (режим AUTO окна со стороны водителя)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (режим UP окна со стороны водителя)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (режим DOWN окна со стороны водителя)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (Подъем стекла переднего пассажира)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (Опускание стекла переднего пассажира)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (режим UP заднего левого окна)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (режим DOWN заднего левого окна)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (Подъем заднего правого стекла)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (Опускание заднего правого стекла)	Выключенное положение/Включенное положение
	Главный выключатель стеклоподъемников (автоматический режим стеклоподъемника со стороны пассажира)	Выключенное положение/Включенное положение
	Пульсирующий сигнал фазы "А" электропривода стеклоподъемника двери водителя	НЕ СУЩЕСТВУЕТ/СУЩЕСТВУЕТ
	Пульсирующий сигнал фазы "В" электропривода стеклоподъемника двери водителя	НЕ СУЩЕСТВУЕТ/СУЩЕСТВУЕТ
	Управление электроприводом стеклоподъемника двери водителя	OFF/UP/DOWN
	Датчик двери водителя	Выключенное положение/Включенное положение
	Выходной сигнал таймера стеклоподъемника	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выходной сигнал таймера стеклоподъемника	Выключенное положение/Включенное положение

Входные сигналы и команды системы HDS

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Стеклоочистители	Информация датчика дождя	Нормальный условия, Необходимо проверить, предупреждение об ошибке системы
	Концевой выключатель положения педали тормоза.	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (LOW)	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (HIGH)	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (MIST)	Выключенное положение/Включенное положение
	Выключатель Стеклоочистителей Ветрового Стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)	Выключенное положение/Включенное положение
	Выключатель омывателя ветрового стекла	Выключенное положение/Включенное положение
	Выключатель электропривода стеклоочистителей ветрового стекла, режим "PARK"	Выключенное положение/Включенное положение
	Управление электроприводом стеклоочистителей ветрового стекла, команда HI	Выключенное положение/Включенное положение
	Управление электроприводом стеклоочистителей ветрового стекла, команда LO	Выключенное положение/Включенное положение
	Переключатель омывателя фар	Выключенное положение/Включенное положение
	Управление электродприводом омывателя ветрового стекла	Выключенное положение/Включенное положение
Охранная сигнализация	Выключатель Цилиндра Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Цилиндра Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Двери Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка зажигания	Выключенное положение/Включенное положение
	Датчик двери водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель крышки багажника/Двери багажника	Выключенное положение/Включенное положение
	Выключатель Кнопки Блокировки Замка Задней Двери Со Стороны Водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Переключатель Радио	Выключенное положение/Включенное положение
	Включатель Аварийной Сигнализации	Выключенное положение/Включенное положение
	Выключатель замка капота	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью водителя РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление переключателем крышки багажника	Выключенное положение/Включенное положение
	Команда включения фар	Выключенное положение/Включенное положение
	Команда включения дальнего света фар	Выключенное положение/Включенное положение
	Команда стояночных фонарей	Выключенное положение/Включенное положение
	Управление звуковым сигналом	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Кнопка выключателя замка двери заднего пассажира (ОТКРЫТЬ)	Выключенное положение/Включенное положение
	Переключатель Радио	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Команда включения фар	Выключенное положение/Включенное положение
	Команда включения дальнего света фар	Выключенное положение/Включенное положение
	Команда стояночных фонарей	Выключенное положение/Включенное положение

Входные сигналы и команды системы HDS

Входной сигнал:

Меню системы	Список Данных	Указатель списка данных
Климат-контроль	Датчик давления в кондиционере/Устройство тепловой защиты	Выключенное положение/Включенное положение
	Входной сигнал переключателя заднего обогревателя	Выключенное положение/Включенное положение
	Выходной сигнал переключателя заднего обогревателя	Выключенное положение/Включенное положение
Регулирование фар	Значение переднего датчика высоты
	Значение заднего датчика высоты
	Значение датчика регулирования
	Минимальное значение высоты датчика
	Максимальное значение высоты датчика
	Передача входного сигнала	Выключенное положение/Включенное положение
	Входной сигнал включения света фар	Выключенное положение/Включенное положение
	Входной сигнал скорости автомобиля	Выключенное положение/Включенное положение
	Команда предупреждения автоматического регулирования	Выключенное положение/Включенное положение
	Входной сигнал датчика высоты	Выключенное положение/Включенное положение
	Выходной сигнал датчика регулирования	Выключенное положение/Включенное положение
	Команда завершения калибровки уровня автоматического освещения

Выходная мощность

Меню системы	Описание HDS	Примечание:
Климат-контроль	Задний обогреватель RLY	Выходные сигналы на 60 секунд
Климат-контроль	Задний обогреватель	Включает реле заднего обогревателя на 60 секунд
Регулирование фар	Отражатель двигается один раз вверх и вниз	Отражатель двигается один раз вверх и вниз
Регулирование фар	Лампа предупреждения	Лампа предупреждения
Дверь закрывается	ЗАПЕРЕТЬ все двери	Сигнал LOCK посылается 1 раз (0,6 с) ко всем дверям
	РАЗБЛОКИРОВАТЬ все двери	Сигнал UNLOCK посылается 1 раз (0,6 с) ко всем дверям
	РАЗБЛОКИРОВАТЬ дверь водителя	Сигнал UNLOCK посылается 1раз (0,6 с) к двери водителя
Дистанционное отпирание	Управление Переключателем Крышки Багажника/Задней Двери	Разблокируйте багажник
Освещение	Команда освещения салона	Горит 30 секунд
	Аварийный сигнал (поворотник налево и направо)	Мигает указателями поворота (левым и правым) на 15 секунд
	Команда ЛЕВОГО указателя поворота	Мигает 5 секунд
	Команда ПРАВОГО указателя поворота	Мигает 5 секунд
	Команда включения фар	Включает фары (ближний свет) на 15 секунд
	Команда включения ДАЛЬНЕГО света фар	Включает фары (дальний свет) на 15 секунд
	Противотуманные фары	Включает реле передних противотуманных фар на 15 секунд
	Плафон освещения (DR)	Горит 30 секунд
	Слабый свет	Включает маленькие фонари на 15 секунд
	Плафон LT RD	Выходные сигналы на 30 секунд
	Задние противотуманные фонари	Горит 30 секунд
	Резервные фары	Выходной сигнал на 15 миллисекунд
	Очиститель фар	Сигнал посылается 1 раз (на 750 миллисекунд)
	Плафон освещения (AS)	Горит 30 секунд
	Плафон LT RA	Выходные сигналы на 30 секунд
	Команда включения фар	Работает 15 секунд
	Команда включения ДАЛЬНЕГО света фар	Работает 15 секунд
	Команда стояночных фонарей	Работает 15 секунд
	Противотуманные фары	Работает 15 секунд
	Лампа задних противотуманных фонарей	Горит 30 секунд
	Освещение багажного отделения	Горит 30 секунд
Электрические стеклоподъемники	Стеклоподъемник RLY Rr	Выходные сигналы на 30 секунд
	Стеклоподъемник RLY Rr	Выходные сигналы на 30 секунд
	Подъем стекла двери водителя	Работает 3 секунды
	Опускание стекла двери водителя	Работает 3 секунды
	Подъем стекла переднего пассажира	Работает 3 секунды
	Опускание стекла переднего пассажира	Работает 3 секунды
	Подъем левого заднего стекла	Работает 3 секунды
	Опускание левого заднего стекла	Работает 3 секунды
	Подъем заднего правого стекла	Работает 3 секунды
	Опускание заднего правого стекла	Работает 3 секунды
Охранная сигнализация	Управление звуковым сигналом	Включает звуковой сигнал на 1 секунды
Охранная сигнализация	Управление звуковым сигналом	Включает звуковой сигнал на 1 секунды
Стеклоочиститель	Команда электропривода стеклоочистителей ветрового стекла LOW	Включает стеклоочиститель ветрового стекла на 5 секунд (низкая скорость)
	Управление электроприводом стеклоочистителей ветрового стекла режим HIGH	Включает стеклоочиститель ветрового стекла на 5 секунд (высокая скорость)
	Управление Омывателем Ветрового Стекла	Включает омыватель ветрового стекла на 5 секунд
	Команда электропривода стеклоочистителей ветрового стекла LOW	Включает стеклоочиститель ветрового стекла на 5 секунд (низкая скорость)
	Управление электроприводом стеклоочистителей ветрового стекла режим HIGH	Включает стеклоочиститель ветрового стекла на 5 секунд (высокая скорость)
	Управление Омывателем Ветрового Стекла	Включает омыватель ветрового стекла на 5 секунд
	Проверка автоматического стеклоочистителя	Выходной сигнал прерывистого режима работы стеклоочистителя (1 раз)
Система памяти положения сиденья	Электропривод сидений: Электродвигатель смещения - полностью ВПЕРЕД
	Электропривод сидений: Электродвигатель смещения - полностью НАЗАД
	Электропривод сидений: Электродвигатель подъема/опускания передней части сиденья - положение "максимально вверх"
	Электропривод сидений: Электродвигатель подъема/опускания передней части сиденья - положение "максимально вниз"
	Электропривод сидений: Электродвигатель подъема/опускания передней задней сиденья - положение "максимально вверх"
	Электропривод сидений: Электродвигатель подъема/опускания задней части сиденья - положение "максимально вниз"
	Электропривод сидений: Электродвигатель наклона - полностью ВПЕРЕД
	Электропривод сидений: Электродвигатель наклона - полностью НАЗАД
	Электропривод сидений: Память зуммера - 5 секунд

Когда предохранитель ECU не способен обмениваться данными с другими предохранителями ECU по локальной сети контроллеров, остальные блоки управления установят код DTC потери соединения. Используйте эту таблицу для поиска неработающего блока управления.

Найдите Блок Управления Передачей Сигнала в той же строке, что и все восстановленные коды DTC потери соединения.

Проведите диагностику входных сигналов для блока управления передачей сигнала.

Неработающая шина и коды внутренних ошибок

тип DTC	Соответствующий блок
тип DTC	MICU, со стороны водителя	MICU, со стороны пассажира	Модуль управления приборами	Мультиплексный блок управления дверьми	блок иммобилайзера-дистанционного управления	Блок управления отопителем/ Блок климат-контроля	Блок управления регулировкой направления фар	Датчик автоматического освещения /дождя	Блок управления электроприводом сидений	Блок управления телефоном HandsFree	Блок управления парковочным датчиком и датчиком включения заднего хода
Шина не работает	U1280	U1280	U1280	U1280	U1280	U1280	U1280	U1280	U1280	U1280	U1280
Ошибка памяти EEPROM Электронного блока управления (ECU)	B10A2	B11A2	B1152
MICU, со стороны водителя	TX	U1282	U1282	U1282	U1282		U1282	U1282		U1282	U1282
MICU, со стороны пассажира	U1283	TX	U1283	U1283
Модуль управления приборами	U0155	U0155	TX	U0155	U0155	U0155	U0155		U0155	U0155
Мультиплексный блок управления дверьми	U0199			TX	U0199
Блок управления отопителем/ Блок климат-контроля				U0164		TX			TX
Компьютер ECM/PCM			U0100
Блок подушек безопасности (SRS)			U0151
Блок управления АСС			U0104
Блок модулятора давления VSA,			U0122
Блок управления EPS			U0131

TX:	Передающий блок не формирует сигнал кода DTC потери связи.

ПРИМЕЧАНИЕ: Для того чтобы блок MICU со стороны водителя мог проверить соединение с датчиком дождя (с автоматическим стеклоочистителем) после отсоединения клемм аккумулятора, соедините разъем 6Р датчика перед подсоединением клемм аккумулятора и поверните ключ зажигания в положение ON (II). Т. к. только датчик дождя определяется оснащенным или не оснащенным наличием связи, когда разъем отсоединен, даже на оснащенном автомобиле он будет определен как не оснащенный.
