Функция самодиагностики MICS (MICU водителя и пассажира)

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

ПРИМЕЧАНИЕ: Применяйте только в том случае, если не доступна система HDS.

Режим тестирования 1

Требуются специальные инструменты

Приспособление для замыкания MPCS

07WAZ-0010100

Проверьте предохранитель № 15 (10 А) в блоке предохранителей и реле моторного отсека и предохранитель № 5 (7,5 А) в блоке предохранителей и реле под панелью приборов со стороны водителя. Если предохранитель перегорел, найдите и устраните причину, затем замените предохранитель.

Переключите выключатель потолочного плафона в режим ‘‘DOOR'' (ДВЕРИ) (среднее положение). Закройте все двери. Включите зажигание, повернув ключ в положение ON (II).

ПРИМЕЧАНИЕ: Если ремень безопасности водителя не застегнут, вы услышите звуковой сигнал.

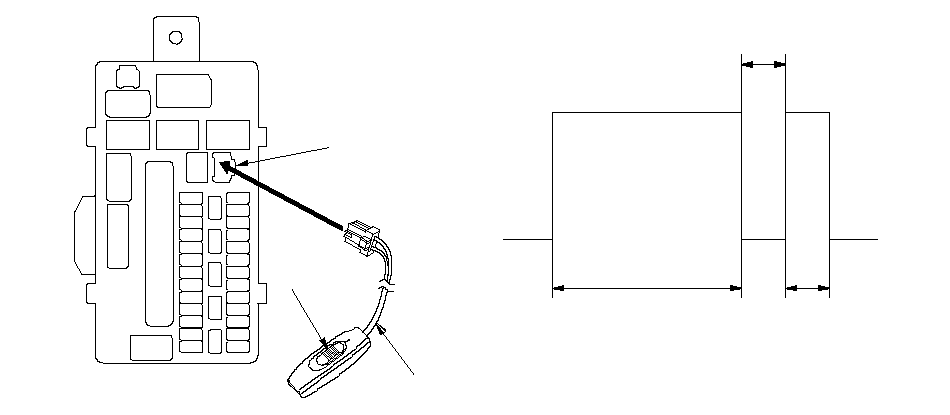

Подсоедините приспособления (А) для замыкания MPCS к диагностическому разъему (В) MICU и включите выключатель (С).

Через 5 секунд потолочный плафон и подсветка ключа зажигания должны загореться на 2 секунды, потухнуть, затем мигнуть один раз на 0,2 секунды. Это означает, что вы находитесь в режиме тестирования 1 функции автодиагностики.

Примерно через 1 секунду после 5 шага, потолочный плафон и подсветка ключа зажигания мигнет и укажет код DTC и будет повторять его каждые 3 секунды. Если имеют место более одного DTC, система покажет их в возрастающем порядке, начиная с кода с наименьшим числовым значением.

DTC	Состояние
1	Ошибка шины связи (BUS-OFF)
3	MICU водителя не может получать сигналы от мультиплексного блока управления дверью.
5	MICU водителя не может получать сигналы от блока управления приборами.
6	MICU водителя не может получать сигналы от MICU пассажира.

Как отменить режим тестирования 1

ПРИМЕЧАНИЕ: Для того, чтобы отменить режим тестирования 1, выключите MPCS выключатель устройства для замыкания MICU дольше чем на 10 секунд, выключите замок зажигания LOCK (0).

Режим тестирования 2

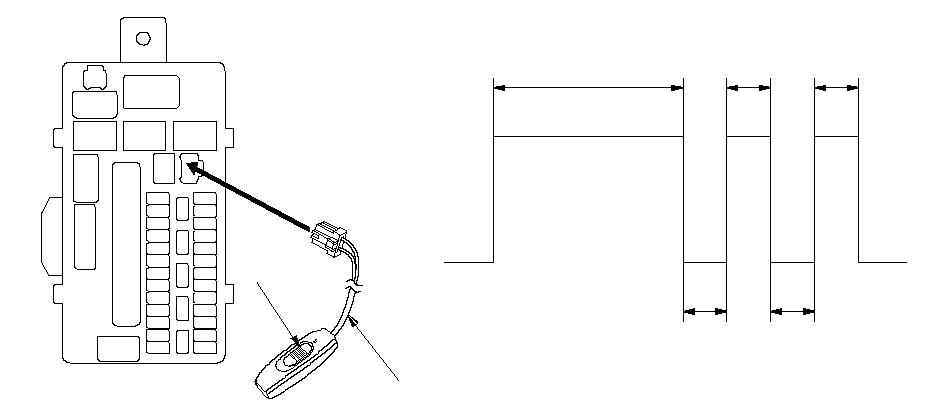

В режиме тестирования 1, выключите выключатель (А) устройства для замыкания MPCS на примерно 5-10 секунд, затем снова включите его.

Потолочный плафон и подсветка ключа зажигания загорятся на 2 секунды, погаснут, затем дважды мигнут с интервалом 0,2 секунды. Это означает, что система переключилась с режима тестирования 1 в режим 2.

Пока вы находитесь в режиме Test Mode 2, выполните действия над выключателями, как показано в таблице. Если цепь в порядке, потолочный плафон и подсветка ключа зажигания мигнут один раз. Если цепь неисправна, потолочный плафон и подсветка ключа зажигания не будут мигать.

Если потолочный плафон и подсветка ключа зажигания не мигают даже при нажатии выключателей, проверьте 2 или 3 других цепи, приведенных в таблице. Если потолочный плафон мигает для каждой цепи, дополнительные цепи исправны, устраните разрыв или замыкание в цепи, которая не прошла тест Этап 3
Если потолочный плафон и подсветка ключа зажигания больше не мигают, эта многократная неисправность цепей означает, что блок управления не прошел тест без DTC. Проверьте еще несколько цепей. Если они тажке неисправны, проверьте тест входных сигналов соответствующих блоков управления.

MICU, со стороны водителя

Позиционный датчик педали тормоза (ON)	Выключатель освещения включен (ON)
Выключатель замка двери водителя	Переключатель фар (ON)
Замок левой [правой] задней двери	Указатель поворота при обгоне включен (ON)
Выключатель замка двери багажного отделения	Выключатель передних противотуманных фар (ON)
Выключатель кнопки блокировки замка задней левой [правой] двери разблокирован (UNLOCK)	Выключатель заднего противотуманного фонаря в положении ON (включен)
Выключатель стеклоочистителя (НI и LO)	Выключатель кондиционера
Выключатель стеклоочистителя (INT и LO)	Положение (Р) переключателя режима коробки передач (АКП)
Выключатель стеклоочистителя (MIST)	Замок зажигания
Выключатель омывателя	Выключатель капота
Контроллер паузы прерывистого режима стеклоочистителя	Датчик включения передачи заднего хода (МКП)
Выключатель указателя поворота (поворот влево)	Выключенное положение привода стеклоочистителя (автоматическая остановка)
Выключатель указателя поворота (поворот вправо)	Выключатель обогрева заднего стекла
Переключатель аварийной сигнализацию (ВКЛЮЧЕН)	Переключатель внешней ручки крышки багажника (ON)
Выключатель фар (ON)	Главный переключатель механизма открытия крышки багажного отделения (ON)
Выключатель фар (OFF)

[ ]:	Автомобиль с ПРК

MICU, со стороны пассажира

Выключатель двери переднего пассажира	Переключатель омывателя фар
Замок правой (левой) задней двери	Переключатель радио (AUDIO)
Выключатель кнопки блокировки замка задней правой [левой] двери разблокирован (UNLOCK)

[ ]:	Автомобиль с ПРК

Мультиплексный блок управления дверьми

Выключатель замка двери водителя (РАЗБЛОКИРОВАН)	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАТЬ)
Выключатель замка двери водителя (ЗАБЛОКИРОВАН)	Выключатель цилиндра замка двери водителя (замок разблокирован) (UNLOCK) ^*
Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАН)	Выключатель цилиндра замка двери (LOCK) ^*

* Второй ключ необходим для проверки входных сигналов цилиндра замка. Убедитесь, что вы провернули цилиндр замка два раза в каждом положении (закрыть и закрыть, открыть и открыть), чтобы убедиться что выключатель кнопки блокировки замка находится в надлежащем положении.

Выключатель электрического стеклоподъемника переднего пассажира

Выключатель блокировки замка двери пассажира (РАЗБЛОКИРОВАН)
Выключатель блокировки замка двери пассажира (ЗАБЛОКИРОВАН)
Кнопка блокировки замка двери переднего пассажира

Блок управления электроприводом сидений

Устройство регулировки сиденья с автоматической рагулировкой

Как отменить режим тестирования 2

ПРИМЕЧАНИЕ: Для того, чтобы отменить режим тестирования 2, выключите MPCS выключатель устройства для замыкания MICU дольше чем на 10 секунд, выключите замок зажигания LOCK (0).
