Замена рамы и сливной трубки люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Снимите следующие детали:
-

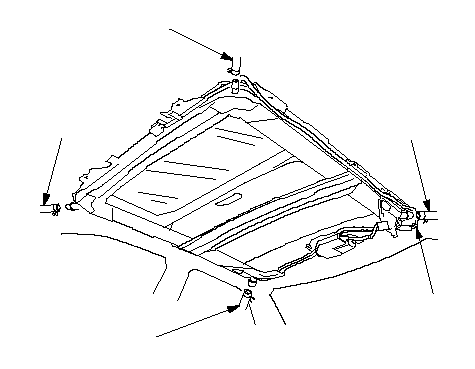

Отсоедините сливные трубки (А). На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-

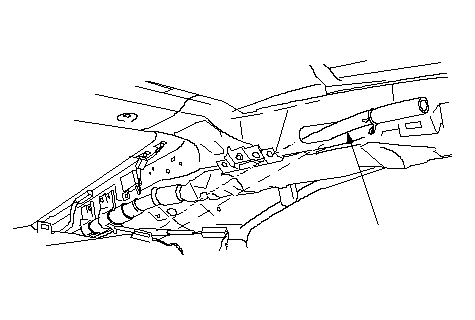

Разожмите фиксатор (В).
|
A
A
A
A
B
}
|
-

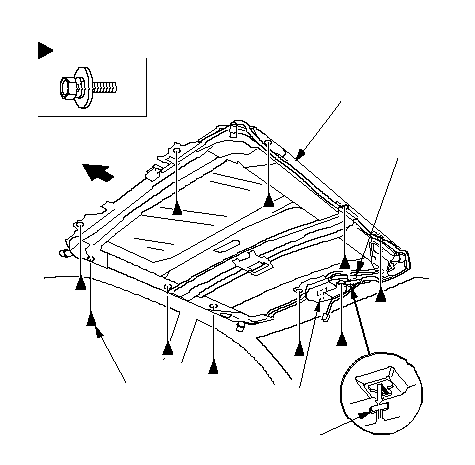

Пока ассистент держит раму (А), выверните болты, начиная сзади, и отпустите задние крюки (В), двигая раму вперёд.
-
С помощью ассистента, осторожно достаньте раму через открытую переднюю дверь. Старайтесь не поцарапать внутреннюю обивку, кузов и не порвать чехлы сиденья.
|
A
B
B
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
Расположения фиксаторов
: Болт, 10
}
|
|
Передняя сливная трубка
-
Снимите следующие детали:
-

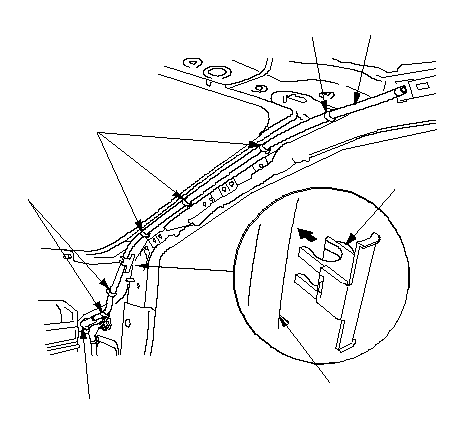

Отсоедините зажимы (A) удерживающие переднюю сливную трубку(B). Со стороны пассажира: Снимите сливную трубку с зажима трубы(С). Снимите переднюю сливную трубку (D) с корпуса. Показана сторона пассажира; сторона водителя аналогична.
|
A
A
A
B
C
B
D
}
|
|
Задняя сливная трубка
-
Выньте из багажного отделения следующие детали:
-
| -
|
Крышка запасного колеса
|
| -
|
Задняя отделочная панель багажника
|
| -
|
Боковую декоративную панель
|
-
| -
|
Крышка запасного колеса
|
| -
|
Разделитель ящика для инструментов
|
| -
|
Ящик на полу багажника
|
| -
|
Задняя отделочная панель багажника
|
| -
|
Задняя боковая отделочная панель багажника
|
-

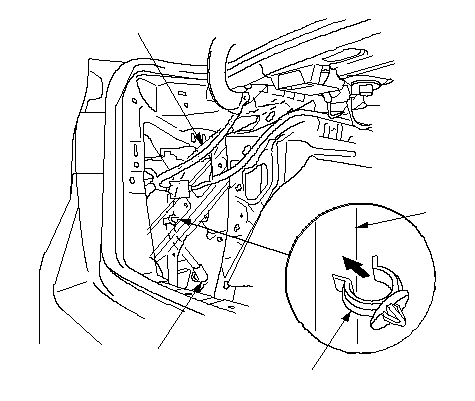

Снимите заднюю сливную трубку (А) с ее крепления (B). Снимите задний сливной клапан (C) с корпуса и натяните веревку на верхний конец сливной трубки, затем вытяните сливную трубку из задней стойки. Оставьте веревку в стойке, чтобы использовать ее при повторной установке сливной трубки.
|
A
}
B
A
A
C
}
|
-
Выполняйте операции по установке рамы и сливной трубы в обратном порядке по отношению к операциям снятия, соблюдая следующее.
-
Перед установкой рамы прочистите сливную трубу и клапан слива с помощью сжатого воздуха.
-
Когда устанавливаете устройство, привяжите веревку, которая была оставлена в стойке к верхнему концу новой сливной трубки и потяните вверх на крышу.
-
Проверьте уплотнитель рамы.
-
Прочистите поверхность рамы.
-
Затем установите раму, сперва присоединив задние крюки к отверстиям в кузове.
-
Убедитесь, что разъемы присоединены правильно.
-
Присоединяя сливную трубку, пропустите ее над рамой минимум на 10 мм.
-

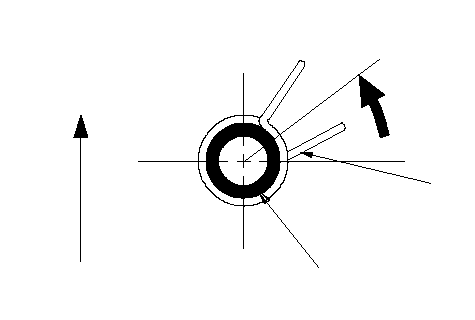

Установите фиксатор (А) на сливную трубу (В), как показано.
-
-
-
Проверьте, нет ли утечек воды. Дайте воде свободно литься по шлангу без раструба. Не используйте струю высокого давления.
|
Вверх
A
B
}
|
