Замена боковой шторки безопасности
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Снятие
ПРИМЕЧАНИЕ:
-
-
-

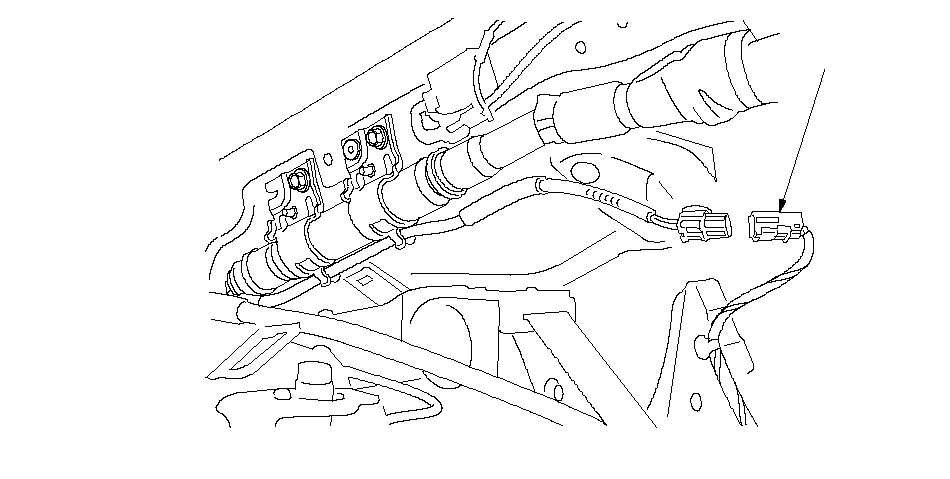

Отсоедините 2Р разъемы (А) жгута проводов блока SRS в полу от боковых шторок безопасности.
|
|
|
Снятие
ПРИМЕЧАНИЕ:
-
-
-
Отсоедините 2Р разъемы (А) жгута проводов блока SRS в полу от боковых шторок безопасности.
|
A
Показана левая сторона; правая сторона аналогична.
}
|
|
|
-

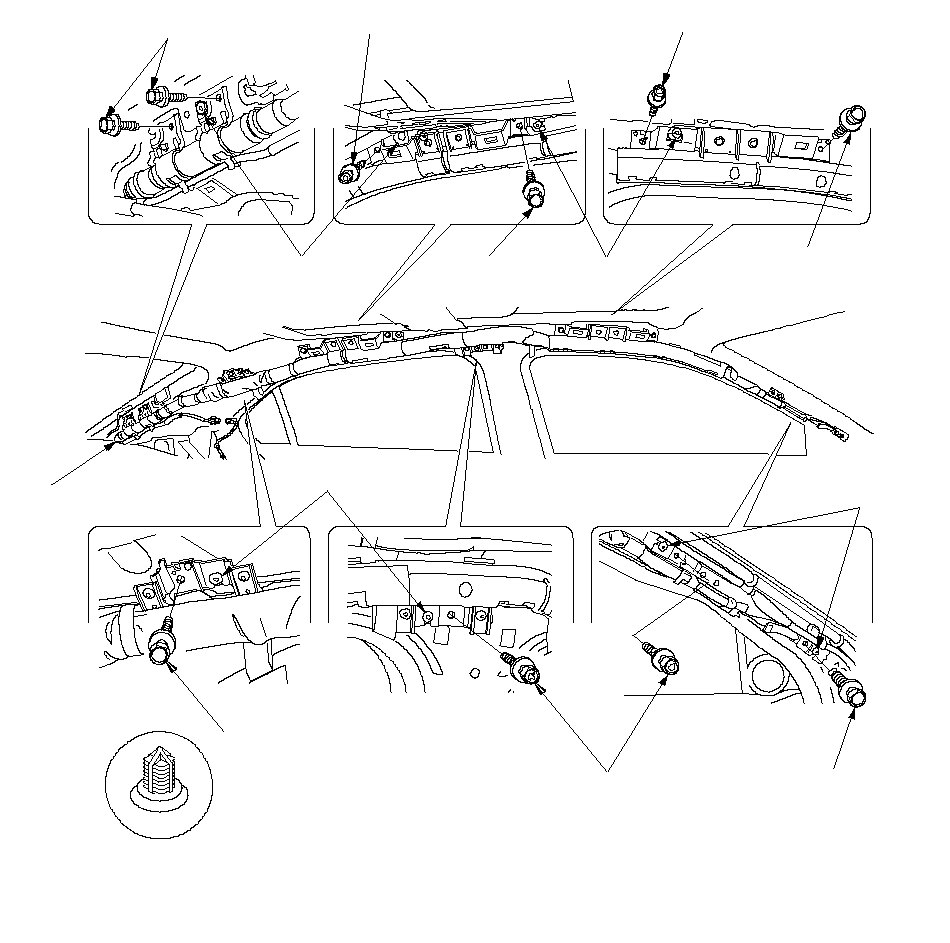

Выкрутите крепежные болты (А) и крепежные болты (В) со скобы. Отсоедините фиксаторы (C), затем снимите боковую шторку безопасности (D).
|
|
-
Выкрутите крепежные болты (А) и крепежные болты (В) со скобы. Отсоедините фиксаторы (C), затем снимите боковую шторку безопасности (D).
|
C
A
Снимите.
B
B
C
C
C
Показана левая сторона; правая сторона аналогична.
A
Снимите.
A
Снимите.
D
зажимы (С)
Снимите.
A
Снимите.
B
A
Снимите.
}
|
|
|
|
Установка
ПРИМЕЧАНИЕ:
-
-
Если на боковой шторке безопасности видны следы вытирания или другие визуальные дефекты, ее необходимо заменить. Боковая шторка безопасности не подлежит ремонту.
-
При установке следите, чтобы боковая шторка не была перекручена или зажата между кронштейном и болтами крепления устройства поджига.
-
Убедитесь, что фиксатор газогенератора боковой шторки безопасности установлен правильно. Иначе подушки безопасности могут случайно сработать, что может привести к травмам и повреждениям.
-
Убедитесь, что нигде нет ослаблений, срезов или расслаивания. Если лента имеет места ослабления, срезов или расслаивания, необходимо заменить боковую шторку безопасности.
-

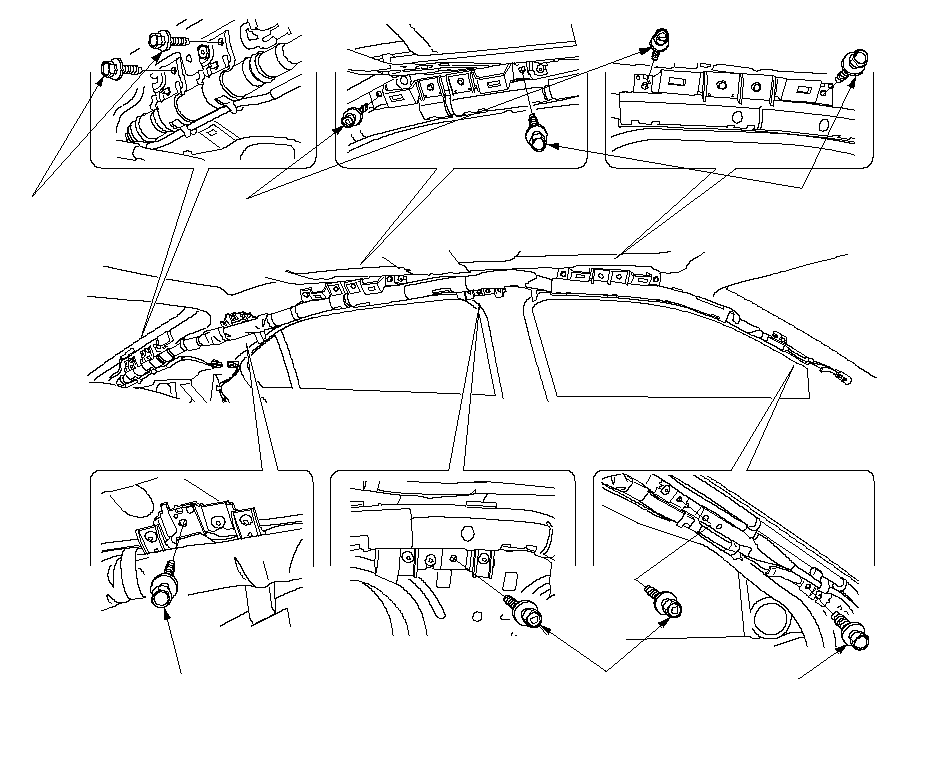

Положите блок боковой шторки безопасности на крышу автомобиля. Затяните болты крепления боковой шторки безопасности (А) и болты крепления (В).
|
|
|
Установка
ПРИМЕЧАНИЕ:
-
-
Если на боковой шторке безопасности видны следы вытирания или другие визуальные дефекты, ее необходимо заменить. Боковая шторка безопасности не подлежит ремонту.
-
При установке следите, чтобы боковая шторка не была перекручена или зажата между кронштейном и болтами крепления устройства поджига.
-
Убедитесь, что фиксатор газогенератора боковой шторки безопасности установлен правильно. Иначе подушки безопасности могут случайно сработать, что может привести к травмам и повреждениям.
-
Убедитесь, что нигде нет ослаблений, срезов или расслаивания. Если лента имеет места ослабления, срезов или расслаивания, необходимо заменить боковую шторку безопасности.
-
Положите блок боковой шторки безопасности на крышу автомобиля. Затяните болты крепления боковой шторки безопасности (А) и болты крепления (В).
|
A
9.8 N·m
(1.0 kgf·m)
A
9.8 N·m
(1.0 kgf·m)
B
6.0 N·m
(0.6 kgf·m)
A
9.8 N·m
(1.0 kgf·m)
B
6.0 N·m
(0.6 kgf·m)
A
9.8 N·m
(1.0 kgf·m)
Показана левая сторона; правая сторона аналогична.
}
|
|
|
-
Подключите 2Р разъемы (А) жгутов проводов блока SRS в полу к боковым шторкам безопасности.
-
-
-
После установки боковой шторки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включится приблизительно на 6 секунд, затем погаснуть.
-
Установите на место все снятые детали.
-
|
|
-
Подключите 2Р разъемы (А) жгутов проводов блока SRS в полу к боковым шторкам безопасности.
|
A
Показана левая сторона; правая сторона аналогична.
}
|
-
-
-
После установки боковой шторки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включится приблизительно на 6 секунд, затем погаснуть.
-
Установите на место все снятые детали.
-
|
