  Топливный фильтр

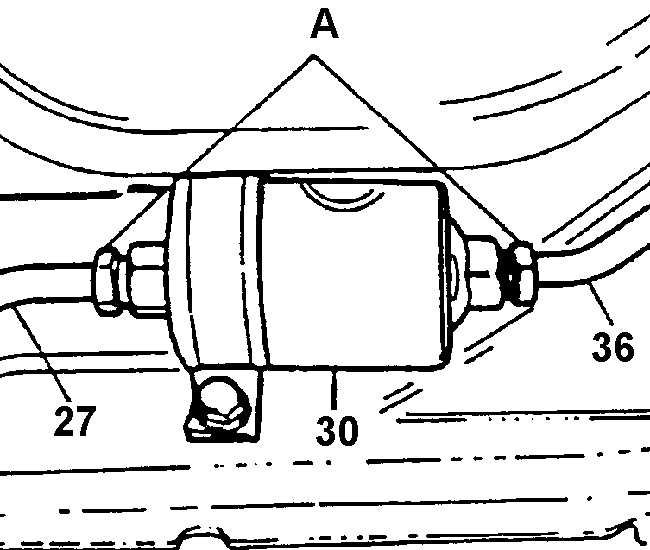

Крепление топливного фильтра

А. ШТУЦЕРНЫЕ СОЕДИНЕНИЯ, ЗАТЯНУТЬ МОМЕНТОМ 30 Нм

27. ТОПЛИВНЫЙ ТРУБОПРОВОД
30. ТОПЛИВНЫЙ ФИЛЬТР
36. ТОПЛИВНЫЙ ТРУБОПРОВОД

Снять или отсоединить

1. Топливные трубопроводы от фильтра.
2. Хомут.

Использовать только новые уплотнительные кольца. Стрелка на корпусе фильтра должна быть направлена к двигателю.


Установить или присоединить

1. Хомут.
2. Топливные трубопроводы.
