Снять или отсоединить

1. Стеклянную панель с рамки люка.

2. Вывернуть два винта и снять держатель защелки с панели потолка.

3. Окантовку с усилителя проема люка, начав с середины задней части проема.

Установить или присоединить

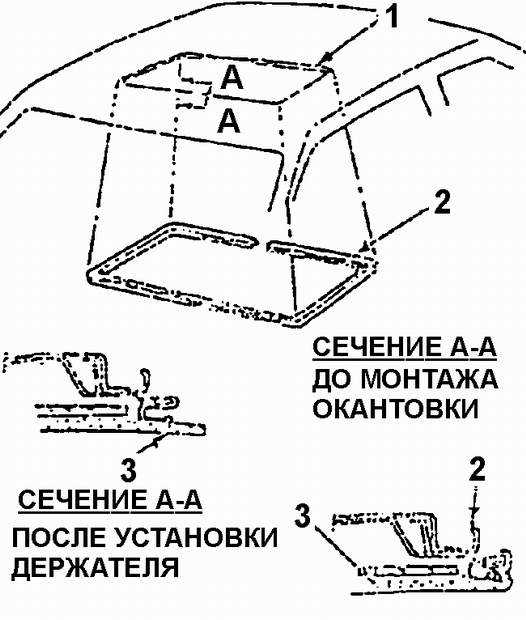

Монтаж окантовки проема люка

1. ПРОЕМ ЛЮКА
2. ОКАНТОВКА
3. ПАНЕЛЬ ПОТОЛКА

1. Прижать панель потолка к держателю люка, повернуть край потолочной панели и вставить его в паз между держателем и усилителем проема по всему периметру.

2. Окантовку проема люка. Начиная с середины задней стороны проема установить окантовку на усилитель и закрепить с помощью легких ударов молотка с резиновым бойком вдоль всего периметра проема.

3. Держатель защелки на панель потолка, ввернуть 2 винта.

4. Стеклянную панель на рамку люка.
