  Центральный верхний стоп-сигнал

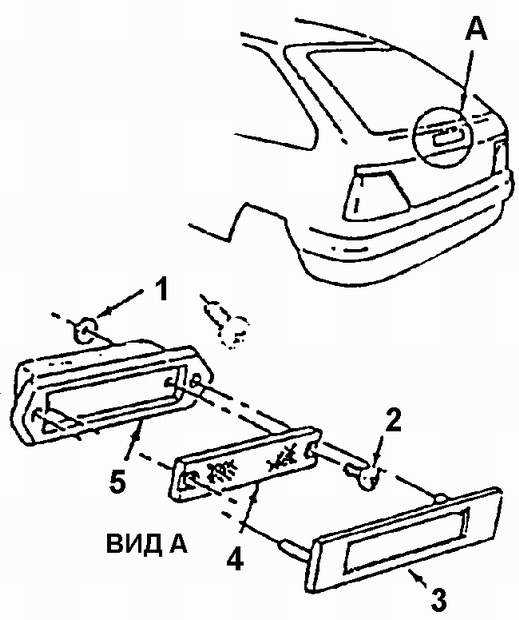

Центральный верхний стоп-сигнал

1. ГАЙКИ (2 ШТ.)
2. ВИНТЫ (2 ШТ.)
3. ПЛАНКА
4. РАССЕИВАТЕЛЬ
5. КОРПУС СТОП-СИГНАЛА

Снять или отсоединить

1. Отрицательный провод батареи.
2. Пластмассовые зажимы и панель обивки задней двери.
3. Отвернуть 2 гайки и снять крепежную планку стоп-сигнала.
4. Вынуть стоп-сигнал в сборе из гнезда, отсоединив электрический разъем.
5. Вывернуть 2 винта и снять стекло рассеиватель.
6. Лампу из патрона.

Установить или присоединить

1. Лампу в патрон.
2. Стекло рассеивателя, закрепив его двумя винтами.
3. Электрический разъем.
4. Стоп-сигнал в гнездо задней двери.
5. Крепежную планку стоп-сигнала, закрепив ее двумя гайками.
6. Панель обивки задней двери, закрепив ее пластмассовыми зажимами.
7. Отрицательный провод батареи.
