Снять или отсоединить

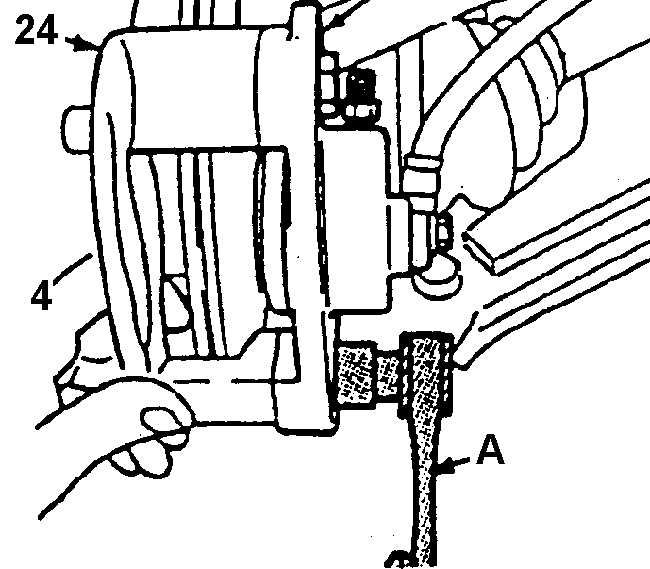

Разборка суппорта

А. ТОРЦОВЫЙ КЛЮЧ

4. ВНУТРЕННЯЯ ЧАСТЬ КОРПУСА СУППОРТА
24. НАРУЖНАЯ ЧАСТЬ КОРПУСА СУППОРТА

Демонтаж защитного чехла поршня

А. ЗУБИЛО

7. ЗАЩИТНЫЙ ЧЕХОЛ ПОРШНЯ
12. СТУПИЦА

1. Вывернуть болты 23 и разъединить наружную 4 и внутреннюю 24 части корпуса скобы.

2. Стопорный винт 17 и диск 13.

3. Ослабить посадку чехла 7 в корпусе скобы с помощью зубила и снять чехол отверткой.

Установить или присоединить

1. Надеть защитный чехол 7 в канавку поршня и запрессовать чехол в отверстие корпуса скобы. При необходимости немного выдавить поршень из цилиндра скобы, чтобы надеть чехол.

2. Защитный чехол 7 с помощью приспособления КМ-405.

3. Диск и стопорный винт.

4. Болты 23. Затянуть стяжные болты моментом 95 Нм.
