Замена обивки/наполнителя подушки переднего сиденья - Без подогрева сидений
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
Заломы и потертости обивки ремонту не подлежат.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК аналогична.
-
-
-
Из-под подушки сиденья отсоедините крючок (А) с пружины рамы подушки сиденья. Оттяните назад обивку подушки (В).
|
B
A
}
|
-
Из-под подушки сиденья водителя отсоедините зажимы (А) жгута проводов и разъем датчика замка ремня безопасности (В), затем вытяните их наружу.
|
Сиденье водителя
A
B
}
|
-
Из-под подушки сиденья пассажира отсоедините разъем датчика ремня безопасности (А) и разъем датчика замка темня безопасности (В) (с устройством напоминания о ремне безопасности).
|
Сиденье пассажира
B
A
}
|
-

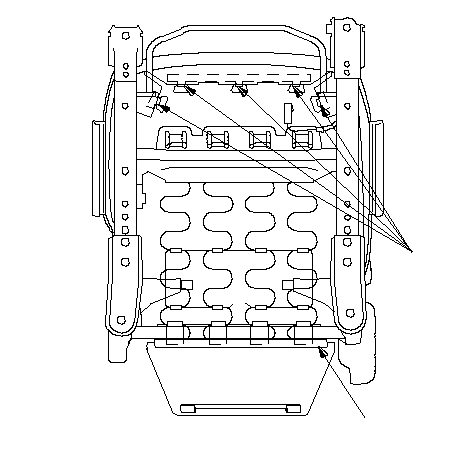

Снимите зажим, затем отсоедините ремни крючков (А, В) с рамы подушки сиденья.
|
A
B
Расположение фиксаторов
: Фиксатор, 1
}
|
-

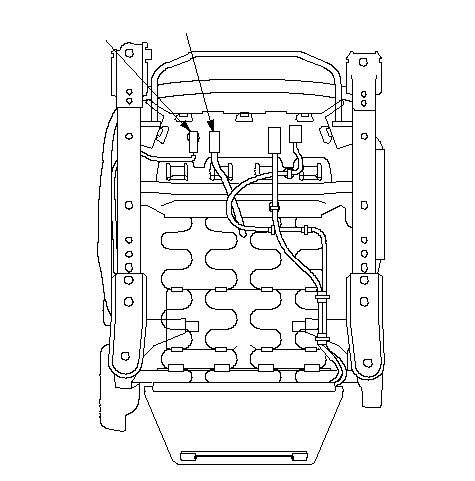

Из-под подушки сиденья отсоедините ремни крючков (A, B) с рамы подушки сиденья.
|
A
B
}
|
-
Снимите обшивку и мягкую подкладку подушки сидения (А) с рамы сидения (В).
-
Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Во избежание складок при установке обивки подушки сиденья перед тем, как зафиксировать крючки, убедитесь, что материал равномерно растянут по мягкой подкладке.
-
Проверьте зажимы на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
|
A
B
}
|
