Снятие/установка чехла наклона переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК аналогична.

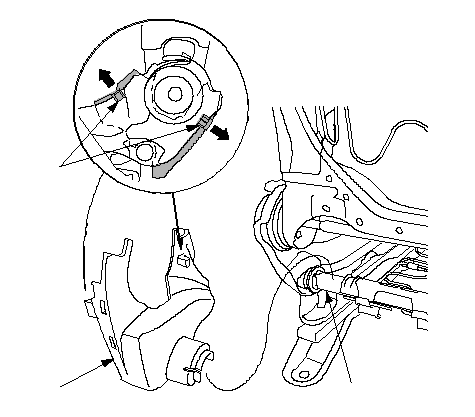

Наружная крышка регулятора наклона
-
-
Сиденье с ручной регулировкой, имеющее возможность регулирования по высоте: Отодвиньте колпак (А), чтобы освободить крюки (В), и выкрутите винты, затем снимите ручку (С) регулировки высоты сиденья.
|
C
B
B
B
Расположения фиксаторов
: Винт, 2
A
}
|
-

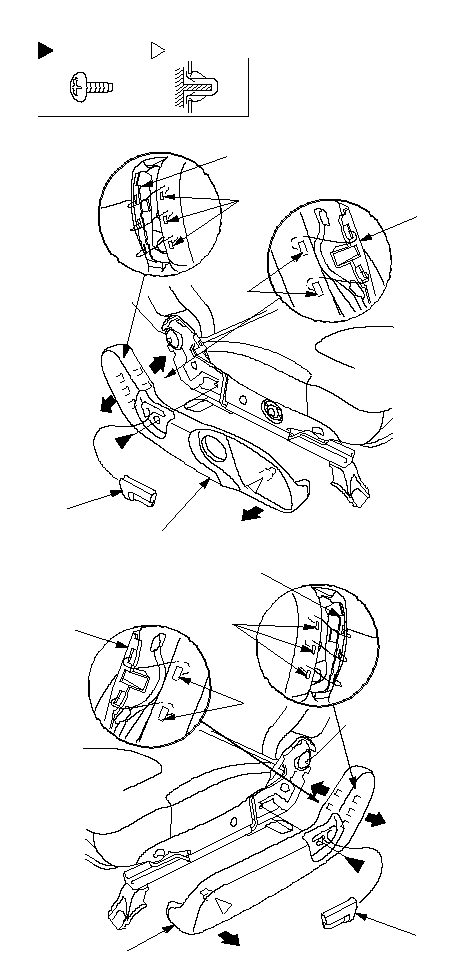

Снимите внешнюю накладку ручки наклона (А).
|
-1.
|
Полностью сложите сиденье назад.
|
|
-2.
|
Снимите регулятор наклона (В) и винт.
|
|
-3.
|
При помощи отделочного инструмента освободите крючки (С) наружной крышки от внутренней крышки регулятора наклона (D).
|
|
-4.
|
Отцепите зажим, рукой оттянув внешнюю накладку назад.
|
|
-5.
|
Аккуратно вытяните наружную крышку и снимите ее.
|
|
(1)
(2)
Расположения фиксаторов
: Винт, 1
: Фиксатор, 1
Сиденье водителя
Сиденье пассажира
D
C
D
C
B
A
(1)
(2)
A
B
C
D
C
D
}
|
|

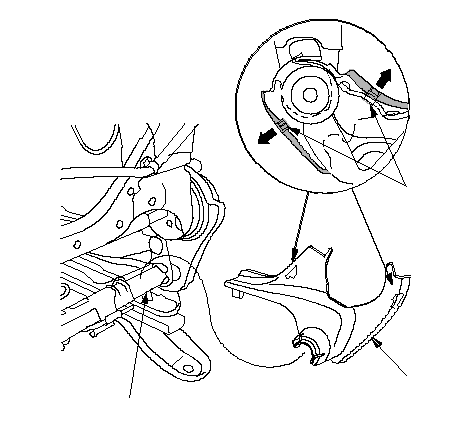

Внутренняя крышка регулятора наклона
-
-
Снимите внутреннюю накладку регулятора наклона (А).
|
-1.
|
Отцепите крюки (В) от внутренней крышки регулятора наклона с рамы подушки сиденья.
|
|
-2.
|
Вытяните крышку, сняв держатель крышки с трубки рамы подушки сиденья (С).
|
-
При установке внутренней крышки надежно зафиксируйте крючки на раме подушки сиденья, затем держатель крышки на трубке подушки.
|
Сиденье водителя
A
B
C
}
Сиденье пассажира
A
B
C
}
|
