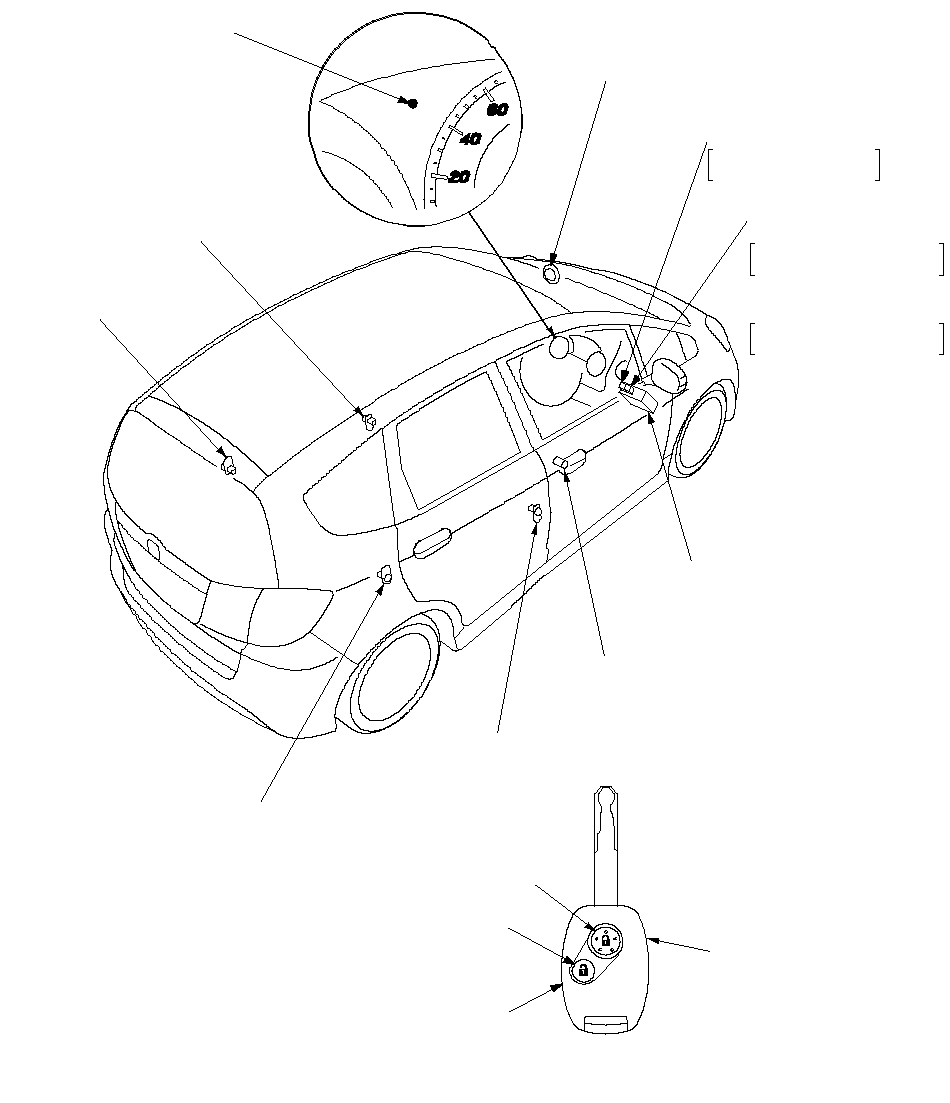

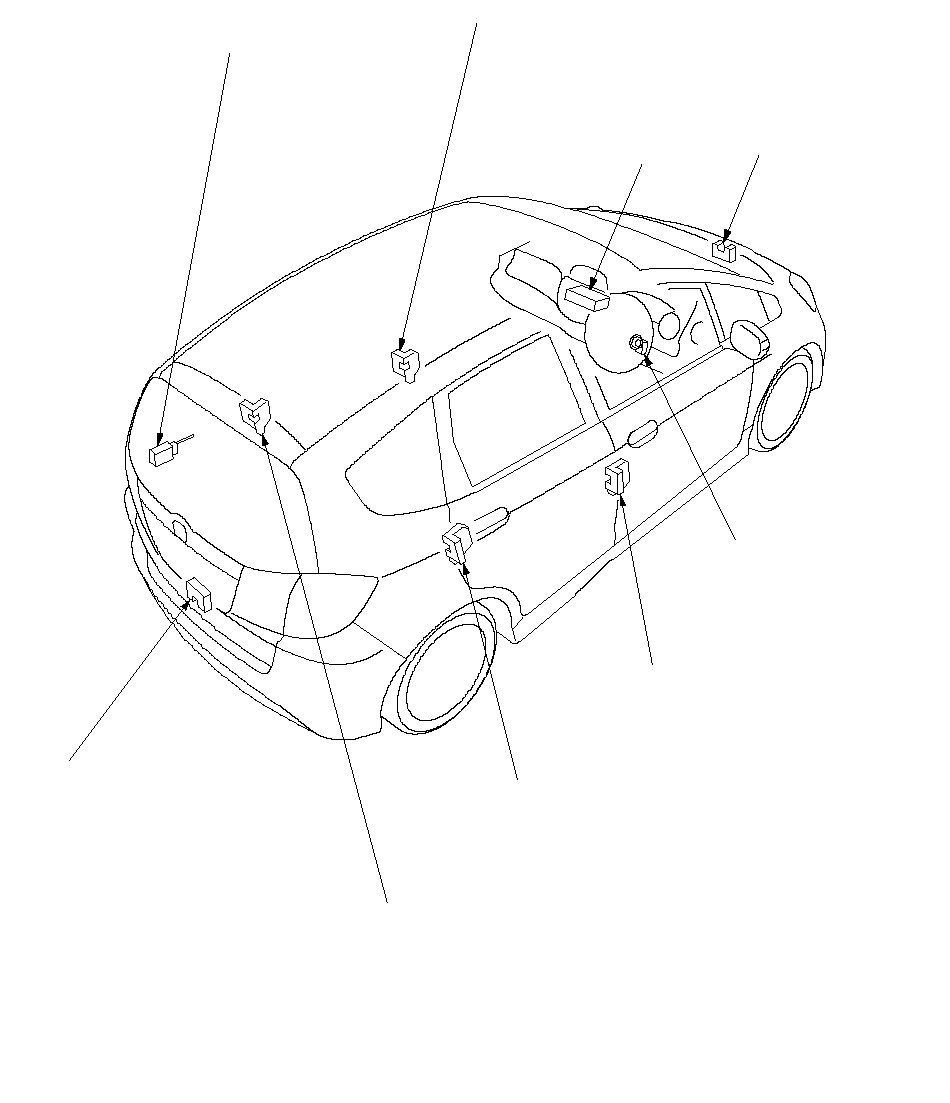

Перечень расположения компонентов системы электрических замков дверей с дистанционным управлением/системы охранной сигнализации

ВЫКЛЮЧАТЕЛЬ КАПОТА^*1
Проверка,
в руководстве по ремонту,
P/N 62TF000B

ИММОБИЛАЙЗЕР-ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
БЛОК УПРАВЛЕНИЯ
(со встроенным приемным
устройством дистанционного управления)
Поиск неисправностей,
в руководстве по ремонту, P/N 62TF000B
Замена,
в руководстве по ремонту, P/N 62TF000B

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ
ЗАМКА КРЫШКИ ТОПЛИВНОГО БАКА
Проверка,
в руководстве по ремонту,
P/N 62TF000B
Обращение при неисправности,

в руководстве по ремонту,
P/N 62TF000B
Замена,

в руководстве по ремонту,
P/N 62TF000B

ПРИВОД ЗАМКА ДВЕРИ ВОДИТЕЛЯ/
/КНОПКА БЛОКИРОВКИ*¹*²/ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ*²
Проверка исполнительного механизма,
в руководстве по ремонту, P/N 62TF000B
Проверка кнопки блокировки,
в руководстве по ремонту, P/N 62TF000B
Проверка исполнительно механизма суперблокировки двери,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ/
/КНОПКА БЛОКИРОВКИ*¹*²/ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ*²
Проверка исполнительного механизма,
в руководстве по ремонту, P/N 62TF000B
Проверка кнопки блокировки,
в руководстве по ремонту, P/N 62TF000B
Проверка исполнительно механизма суперблокировки двери,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ/
/КНОПКА БЛОКИРОВКИ*¹*²/ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ*²
Проверка исполнительного механизма,
в руководстве по ремонту, P/N 62TF000B
Проверка кнопки блокировки,
в руководстве по ремонту, P/N 62TF000B
Проверка исполнительно механизма суперблокировки двери,

АУДИОСИСТЕМА

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
БЛОКИРОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ/
ВЫКЛЮЧАТЕЛЬ ЗАМКА/КНОПКА БЛОКИРОВКИ*²
Проверка исполнительного механизма,
в руководстве по ремонту, P/N 62TF000B
Проверка выключателя замка,
в руководстве по ремонту, P/N 62TF000B
Проверка выключателя блокировки двери багажного отделения,

*1: С охранной сигнализацией
*2: С функцией суперблокировки

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ПЕРЕДНЕЙ ДВЕРИ ПАССАЖИРА/
/КНОПКА БЛОКИРОВКИ*¹*²/ПРИВОД СУПЕРБЛОКИРОВКИ ДВЕРИ*²
Проверка исполнительного механизма,
в руководстве по ремонту, P/N 62TF000B
Проверка кнопки блокировки,
в руководстве по ремонту, P/N 62TF000B
Проверка исполнительно механизма суперблокировки двери,

*1: С охранной сигнализацией
*2: Без суперблокировки
*3: Движение 2 электрических дверных замков

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЛЕВОЙ
ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА

MICU (встроен в блок под панелью приборов
блок предохранителей/реле)
Тест входных сигналов,
Замена,
в руководстве по ремонту, P/N 62TF000B

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ВЫКЛЮЧАТЕЛЬ ЦИЛИНДРА ЗАМКА ДВЕРИ ВОДИТЕЛЯ*¹*²
Проверка,
в руководстве по ремонту, P/N 62TF000B

ПЕРЕДАТЧИК
Проверка,
в руководстве по ремонту,
P/N 62TF000B
Регистрация,

в руководстве по ремонту,
P/N 62TF000B

ИНДИКАТОР ОХРАННОЙ СИГНАЛИЗАЦИИ*¹

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

КНОПКА БЛОКИРОВКИ

КНОПКА РАЗБЛОКИРОВКИ

КЛЮЧ ЗАЖИГАНИЯ

ЗВУКОВАЯ СИГНАЛИЗАЦИЯ*¹
Проверка/замена,
в руководстве по ремонту, P/N 62TF000B

ЗАДНЕЕ РЕЛЕ МЕХАНИЗМА
СУПЕРБЛОКИРОВКИ*²
Цвета проводов: BRN, BLU,
ORN, BLK и BLU
Проверка,

ПЕРЕДНЕЕ РЕЛЕ
МЕХАНИЗМА
СУПЕРБЛОКИРОВКИ*²
Цвета проводов: LT GRN, BLU,
GRY, BLK и BLU
Проверка,

РЕЛЕ БЛОКИРОВКИ
ВОДИТЕЛЬСКОЙ
ДВЕРИ*³
Цвета проводов: LT GRN, BLU,
BRN, BLK и BLU
Проверка,
