Проверка исполнительно механизма блокировки двери - С суперблокировкой
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Дверь водителя с суперблокировкой
-
-
Отсоедините 10P разъем (А) от исполнительно механизма (В).
|
B
A
}
|
-
Проверьте работу исполнительного механизма, подсоединив питание и "массу" в соответствии с таблицей. Чтобы не повредить привод, подсоединяйте к нему питание только на короткий промежуток времени.
-
Если привод не работает как указано, замените привод.
|
Клемма
Положение
1
2
БЛОКИРОВКА до
СУПЕРБЛОКИРОВКИ
}
|
|

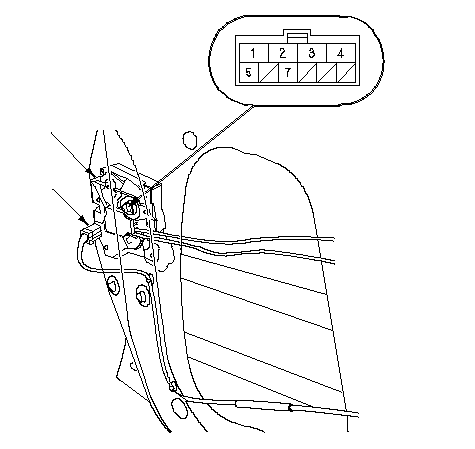

Дверь переднего пассажира с суперблокировкой
-
-
Отсоедините 10P разъем (А) от исполнительно механизма (В).
|
B
A
}
|
-
Проверьте работу исполнительного механизма, подсоединив к нему питание и "массу" в соответствии с таблицей. Чтобы не повредить привод, подсоединяйте к нему питание только на короткий промежуток времени.
-
Если привод не работает как указано, замените привод.
|
Клемма
Положение
3
4
БЛОКИРОВКА до
СУПЕРБЛОКИРОВКИ
}
|
|

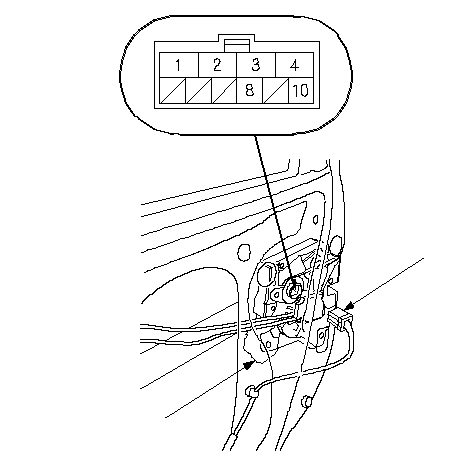

Задняя левая дверь с суперблокировкой
-
-
Отсоедините 10P разъем (А) от исполнительно механизма (В).
|
A
B
}
|
-
Проверьте работу исполнительного механизма, подсоединив к нему питание и "массу" в соответствии с таблицей. Чтобы не повредить привод, подсоединяйте к нему питание только на короткий промежуток времени.
-
Если привод не работает как указано, замените привод.
|
Клемма
Положение
3
4
БЛОКИРОВКА до
СУПЕРБЛОКИРОВКИ
}
|
|
Задняя правая дверь с суперблокировкой
-
-
Отсоедините 10P разъем (А) от исполнительно механизма (В).
|
A
B
}
|
-
Проверьте работу исполнительного механизма, подсоединив к нему питание и "массу" в соответствии с таблицей. Чтобы не повредить привод, подсоединяйте к нему питание только на короткий промежуток времени.
-
Если привод не работает как указано, замените привод.
|
Клемма
Положение
1
2
БЛОКИРОВКА до
СУПЕРБЛОКИРОВКИ
}
|
