Удаление/Установка панели передней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Будьте осторожны, не поцарапайте дверь и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-

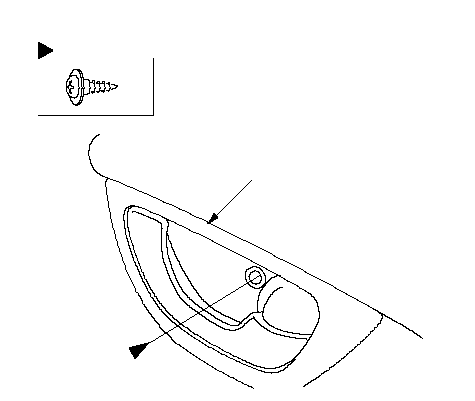

Выкрутите винт, удерживающий внутреннюю рукоятку (А).
|
A
Расположение фиксаторов
: Винт, 1
}
|
-
Снимите крышку защелки (А).
|
-1.
|

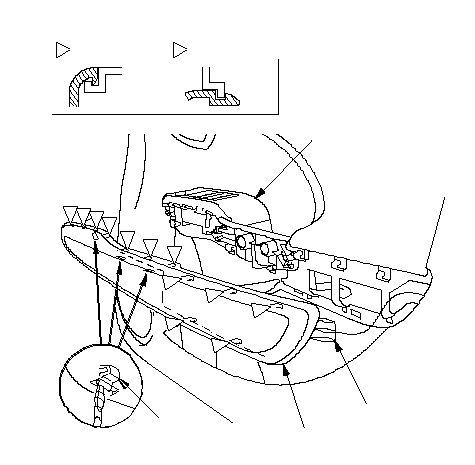

При помощи отвертки с плоским жалом, обернутой защитной лентой, поднимите передний нижний край обивки, поднимая вверх крюки (В).
|
|
-2.
|
Спереди назад поднимайте вдоль края обивки, чтобы освободить крючки (C, D) от панели переключателя стеклоподъемников (Е).
|
|
-3.
|
Отцепите задний крюк (F), оттягивая обивку вперед.
|
|
A
B
E
D
F
Расположения фиксаторов
: Крюк, 7
C
: Крюк, 5
D
D
D
D
D
C
C
C
C
C
C
C
}
|
-

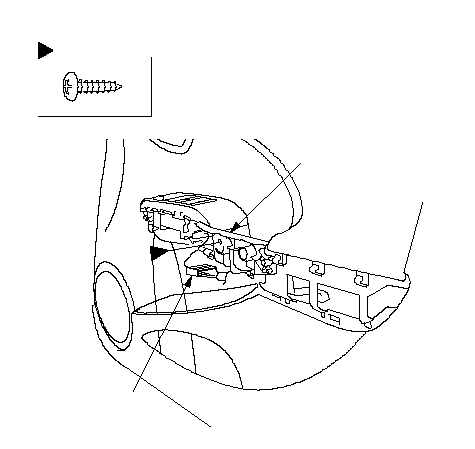

Отсоедините разъем выключателя стеклоподъемника (А). Открутите винт на основании ручки (B).
|
A
B
Расположение фиксаторов
: Винт, 1
}
|
-

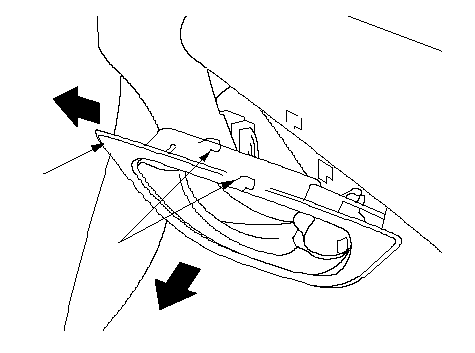

Наполовину извлеките внутреннюю рукоятку (А), потянув вперед, чтобы отцепить крюки (B).
|
A
B
(1)
(2)
}
|
-

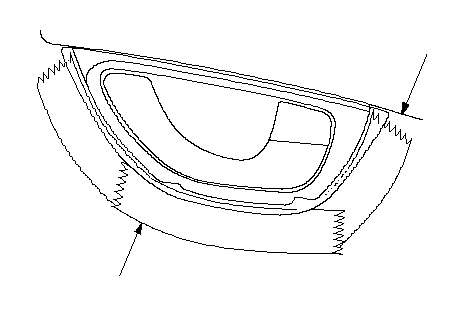

Нанесите защитную ленту (А) на дверную панель (В), как показано на рисунке.
|
A
B
}
|
-

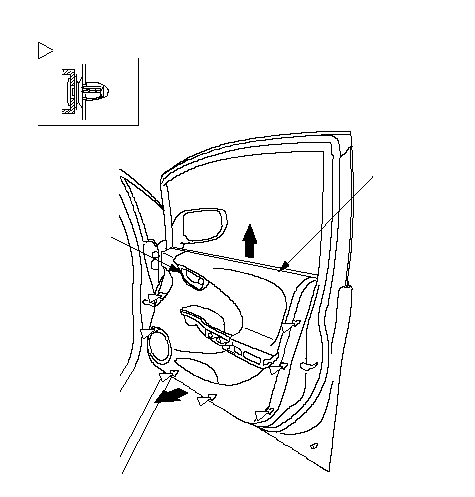

Снимите дверную панель (А), как можно меньше сгибая ее, чтобы избежать образования вмятин и повреждений.
|
-1.
|
Начните с нижнего края дверной панели, отпустите фиксаторы имеющимся в продаже инструментом для снятия обшивки.
|
|
-2.
|
Отсоедините верхние зажимы.
|
|
-3.
|
Начиная сзади, тяните дверную панель вверх.
ПРИМЕЧАНИЕ: Не оттягивайте дверную панель вверх слишком сильно, чтобы не повредить внутреннюю рукоятку (В).
|
|
A
B
Расположения фиксаторов
: Фиксатор, 7
}
|
-

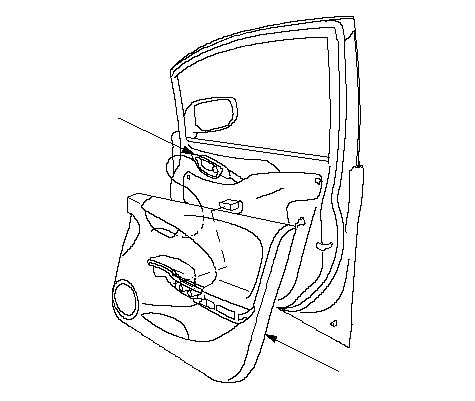

Снимите панель двери (А), в момент когда тяните внутреннюю рукоятку (В), через дырку в дверной панели.
-
Установите панель в порядке, обратном снятию, соблюдая следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Убедитесь, что разъем прикреплен правильно.
|
