Замена задней балки моста
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-
Снимите заднее колесо.
-
-
-
-

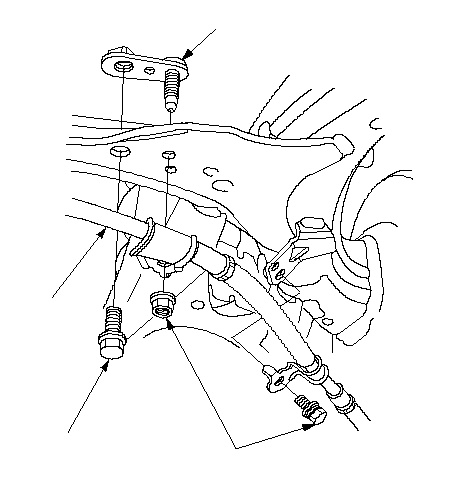

Снимите скобу троса стояночного тормоза (с левой стороны) (А), скобы тормозного трубопровода (с правой стороны) и трос стояночного тормоза (В) с балки моста.
|
A
B
8 x 1.25 mm
22 N·m (2.2 kgf·m)
10 x 1.25 mm
38 N·m
(3.9 kgf·m)
}
|
-
Дисковые тормоза: Снимите грязезащитный щиток (А).
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

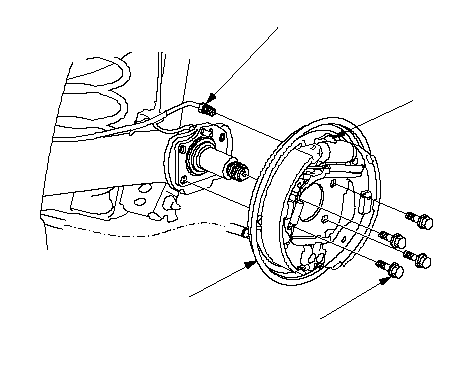

Барабанные тормоза: Отсоедините тормозную трубку (А) от колесного рабочего цилиндра (В). Снимите тормозной щиток (C) с тормозными колодками с задней балки.
|
B
C
A
10 x 1.0 mm
15 N·m
(1.5 kgf·m)
12 x 1.25 mm
83 N·m (8.5 kgf·m)
}
|
-

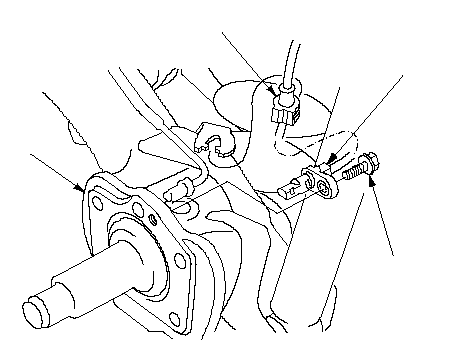

Снимите датчик скорости вращения колеса (А) и стойку датчика скорости вращения колеса (В) с балки моста (С). Не отсоединяйте разъем датчика частоты вращения колеса.
-
|
Дисковые тормоза
A
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
}
Барабанные тормоза
A
B
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

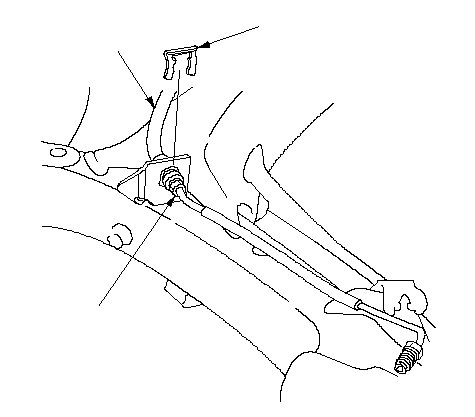

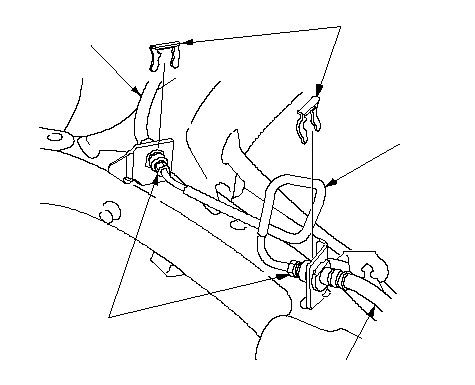

Отсоедините тормозной шланг (А) с обеих сторон тормозного трубопровода (В), затем снимите трубопровод, отцепив зажим тормозного шланга (С).
ПРИМЕЧАНИЕ:
-
Не проливайте тормозную жидкость на кузов автомобиля - это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.
-
Подсоедините конец шланга и шарниры, чтобы предотвратить утечку тормозной жидкости.
-
Используйте новый зажим тормозного шланга при сборке.
|
Дисковые тормоза
A
B
A
10 x 1.0 mm
15 N·m
(1.5 kgf·m)
C
Заменить.
}
Барабанные тормоза
C
Заменить.
A
B
10 x 1.0 mm
15 N·m
(1.5 kgf·m)
}
|
-

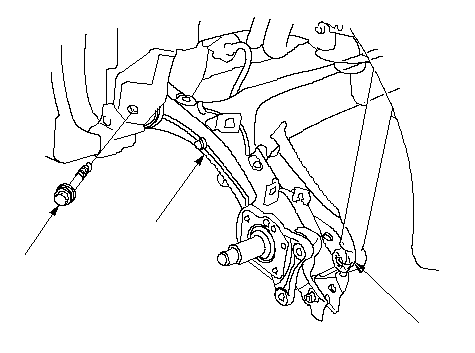

Поместите домкрат под нижнюю опору пружины (А) с обеих сторон балки моста (В), затем подоприте ее, подняв домкрат. Не ставьте домкрат под центральную часть балки моста.
-
Выкрутите крепежные болты балки моста (С) с обеих сторон.
ПРИМЕЧАНИЕ: При сборке используйте новые крепежные болты балки моста.
-
Медленно опустите домкрат, затем снимите балку моста.
-
Выполняйте операции по установке балки моста в порядке, обратном снятию, соблюдая следующее:
-
Сначала установите все детали и слегка затяните болты и гайки, затем поместите домкрат под нижнюю опору пружины балки моста с обеих сторон, затем поднимите подвеску, чтобы нагрузить ее весом автомобиля до полного затягивания до указанного момента.
-
Подсоедините тормозную трубку - сначала с передней стороны автомобиля.
-
После установки тормозного шланга, тормозного трубопровода и троса стояночного тормоза, проверьте, чтобы они не были перекручены и не задевали другие детали.
-
Перед установкой тормозного диска/барабана очистите контактные поверхности подшипника ступицы и внутреннюю поверхность тормозного диска/барабана.
-
-
Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.
-
Перед установкой колеса очистите контактные поверхности тормозного диска/барабана и внутреннюю часть колеса.
-
-
|
B
A
C
14 x 1.5 mm
93 N·m
(9.5 kgf·m)
Заменить.
}
|
