Замена задней пружины
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
В разобранном виде
Снятие
-
-
Снимите заднее колесо.
-
-

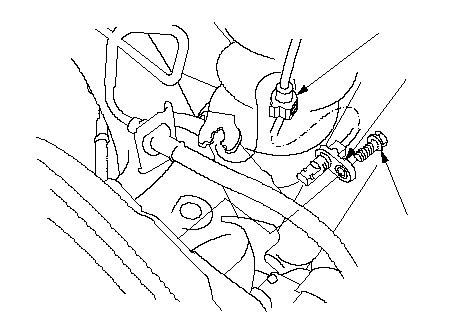

Снимите датчик скорости вращения колеса (А) и стойку датчика скорости вращения колеса (В) с обеих сторон балки моста. Не отсоединяйте разъем датчика частоты вращения колеса.
|
6 x 1.0 mm
A
B
}
|
-

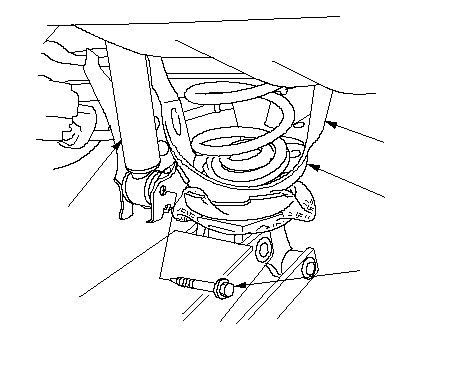

Поместите домкрат под опору пружины (А) с обеих сторон балки моста (В). Поднимайте домкрат до тех пор, пока подвеска не начнет сжиматься.
-
Выкрутите крепежный болт амортизатора (А), который соединяет балку моста и амортизатор (D), с обеих сторон.
-
Постепенно опустите домкрат.
|
D
B
A
C
10 x 1.25 mm
Заменить.
}
|
-

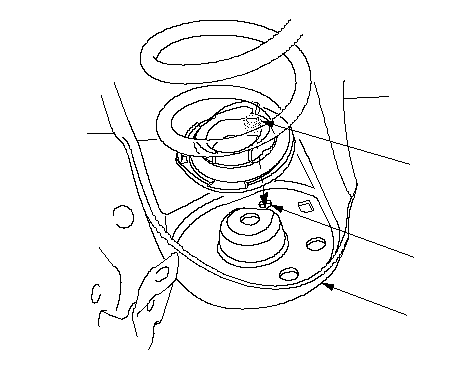

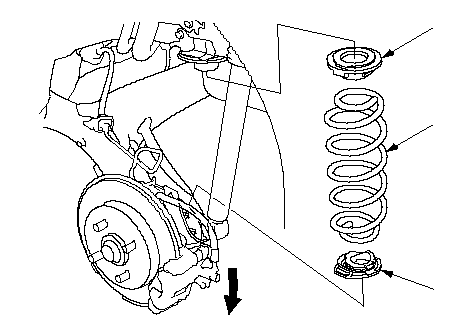

Снимите пружину (А) верхнюю крепежную резинку (В) и нижнюю крепежную резинку (С). Не опускайте домкрат ниже необходимого.
|
B
A
C
}
|
|
Установка
-
Установите верхнюю крепежную резинку (А) на пружину (В), выровняв верхний конец (С) пружины с выступом (D) верхней крепежной резинки.
|
A
B
C
D
}
|
-

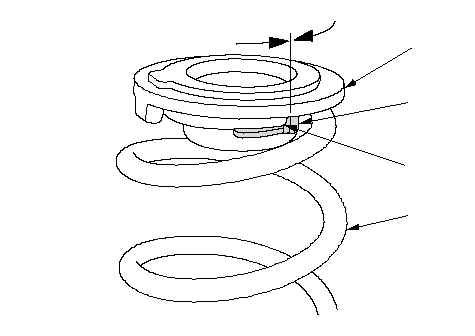

Установите нижнюю крепежную резинку (А) на пружину (В), выровняв верхний конец (С) пружины с выступом (D) нижней крепежной резинки.
|
A
B
C
D
}
|
-

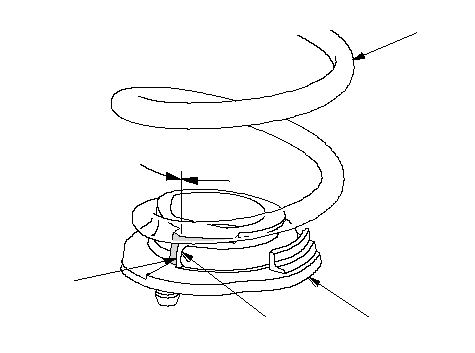

Установите фиксатор (А) нижней крепежной резинки в канавку (В) нижней опоры пружины.
ПРИМЕЧАНИЕ:
-
Убедитесь, что фиксатор нижней крепежной резинки надежно установлен на балку моста (С).
-
Убедитесь, что пружина надежно установлена.
|
A
B
C
}
|
-

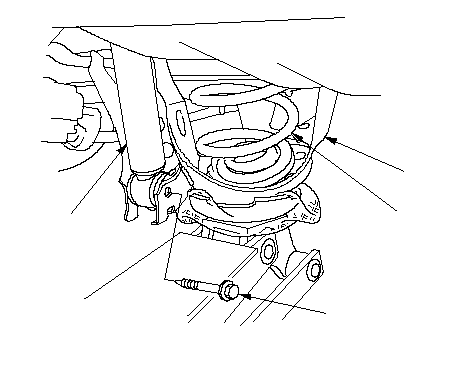

Поместите домкрат под нижнюю опору пружины (А) с обеих сторон балки моста (В).
-
Медленно поднимайте домкрат, пока не сможете выровнять отверстие болта с отверстиями в балке моста и амортизаторе (С) и слегка затяните новый крепежный болт амортизатора (D) с обеих сторон.
-
Поднимайте заднюю подвеску домкратом до тех пор пока автомобиль не поднимется с опорных стоек, затем затяните крепежный болт амортизатора до указанного момента.
|
A
C
B
D
10 x 1.25 mm
54 N·m
(5.5 kgf·m)
Заменить.
}
|
-

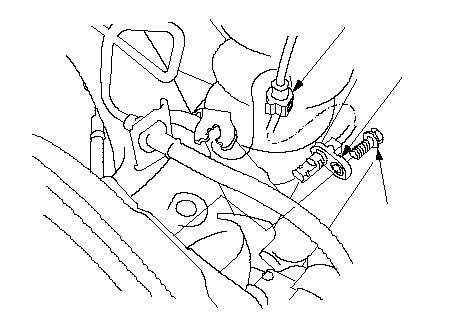

Установите датчик скорости вращения колеса (А) и стойку датчика скорости вращения колеса (В) с обеих сторон балки моста.
-
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
-
-
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
