Замена узла задней ступицы
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
В разобранном виде - Дисковые тормоза
В разобранном виде - Барабанные тормоза
Замена - Дисковые тормоза
-
-

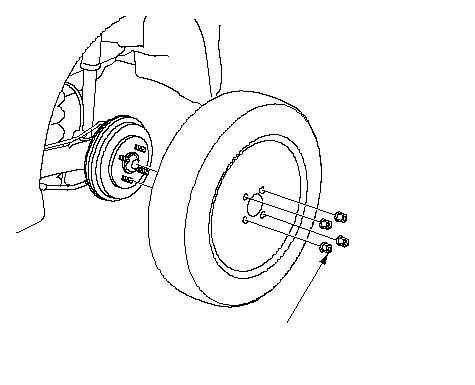

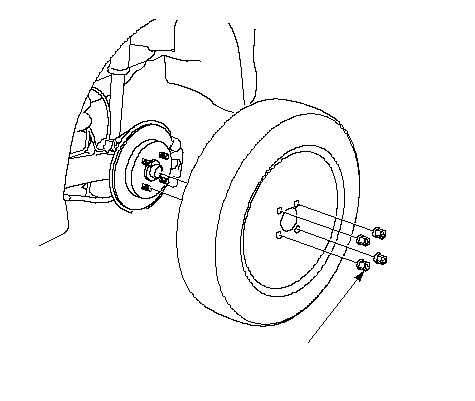

Снимите крепежные гайки колес (А) и заднее колесо.
-
Полностью отпустите рычаг стояночного тормоза.
-
ПРИМЕЧАНИЕ: Чтобы не повредить корпус суппорта и тормозной шланг, закрепите суппорт на кузове автомобиля с помощью проволоки. Не следует слишком сильно перегибать тормозной шланг.
|
A
108 N·m
(11.0 kgf·m)
}
|
-

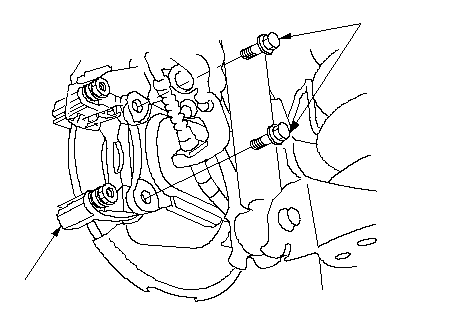

Снимите корпус суппорта (А) с балки моста.
|
A
10 x 1.25 mm
55 N·m
(5.6 kgf·m)
}
|
-

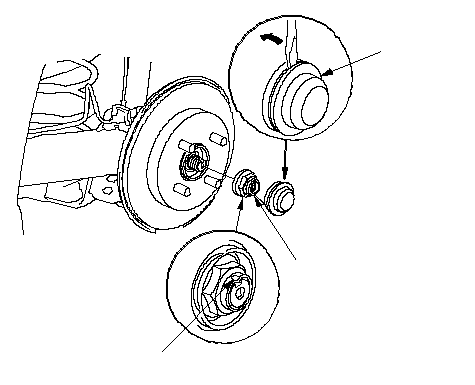

Снимите колпак ступицы (А). Поднимите стойку (B), затем снимите гайку (C) шпинделя.
-
|
B
C
22 x 1.5 mm
181 N·m
(18.5 kgf·m)
Заменить.
A
Заменить.
}
|
-
Снимите подшипник ступицы (А) с опорного стержня.
-
Проверьте блок подшипника задней ступицы на предмет наличия трещин и повреждений.
-
Выполняйте операции по установке ступицы в порядке, обратном снятию, соблюдая следующее:
-
Используйте новую шпиндельную гайку и крышку ступицы при сборке.
-
Перед установкой смажьте привалочную плоскость гайки ступицы небольшим количеством моторного масла. После затягивания используйте вкладыш подшипника для установки плеча гайки шпинделя напротив шпинделя.
-
Перед установкой тормозного диска прочистите контактные поверхности узла ступицы и внутреннюю поверхность тормозного барабана.
-
Перед установкой колеса очистите привалочную поверхность тормозного диска и внутреннюю поверхность отверстия колесного диска.
-
|
A
}
|
|
Замена - Барабанные тормоза
-
-
Снимите крепежные гайки колес (А) и заднее колесо.
-
Полностью отпустите рычаг стояночного тормоза.
|
A
108 N·m
(11.0 kgf·m)
}
|
-
Снимите колпак ступицы (А). Поднимите стойку (B), затем снимите гайку (C) шпинделя.
-
|
A
Заменить.
B
C
22 x 1.5 mm
181 N·m
(18.5 kgf·m)
Заменить.
}
|
-
Снимите подшипник ступицы (А) с опорного стержня.
-
Проверьте блок подшипника задней ступицы на предмет наличия трещин и повреждений.
-
Выполняйте операции по установке ступицы в порядке, обратном снятию, соблюдая следующее:
-
Используйте новую шпиндельную гайку и крышку ступицы при сборке.
-
Перед установкой смажьте привалочную плоскость гайки ступицы небольшим количеством моторного масла. После затягивания используйте вкладыш подшипника для установки плеча гайки шпинделя напротив шпинделя.
-
Перед установкой тормозного барабана, очистите контактную поверхность узла ступицы и внутреннюю поверхность тормозного барабана.
-
Перед установкой колеса очистите контактные поверхности тормозного барабана и внутреннюю часть колеса.
-
|
A
}
|
