Как осуществлять поиск неисправностей в электрооборудовании кузова

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

Советы и предостережения

Перед началом поиска неисправностей

Проверьте электрические предохранители, расположенные в соответсвующем блоке предохранителей и реле.

Проверьте отсутствие повреждений и степень заряженности аккумуляторной батареи, очистите и затяните выводы батареи и клеммы кабелей.
- Запрещено использовать режим быстрой зарядки аккумуляторной батареи, пока кабель "массы" не будет отсоединен; в противном случае вы выведите из строя диоды генератора.
- Не пытайтесь запустить двигатель при неплотно затянутом "отрицательном" кабеле; в противном случае вы серьезно повредите электропроводку.

Работа с электрическими разъемами

Убедитесь, что разъемы чистые и все провода надежно присоединены к клеммам.

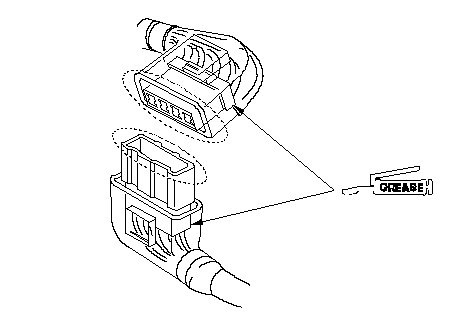

Убедитесь, что разъемы с многими гнездами заполнены смазкой-диэлектриком (за исключением водонепроницаемых разъемов).

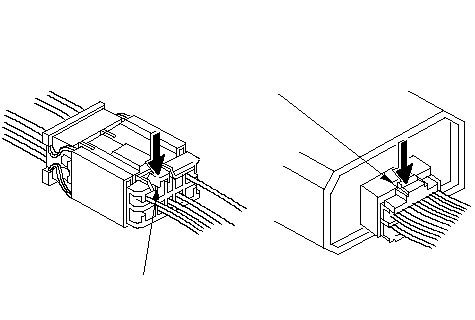

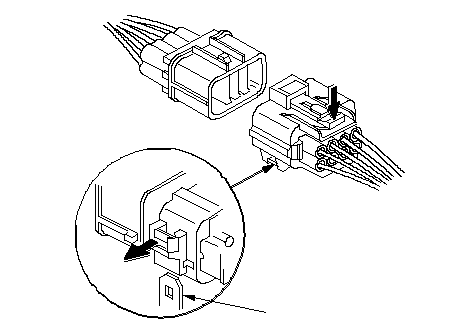

Все разъемы имеют замки (А), отпирающиеся при нажатии.

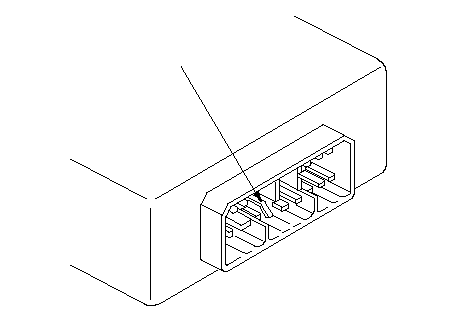

Некоторые разъемы имеют фиксатор на боковой поверхности, предназначенный для их крепления к кронштейну на кузове или к другому элементу. Этот фиксатор имеет замок, который открывается, если потянуть за него.
Некоторые установленные разъемы не могут быть отсоединены, пока вы вначале не раскроете замок и не снимите разъем с кронштейна (А).

Не пытайтесь раскрыть разъемы, потянув за идущие к ним жгуты проводов; вместо этого потяните за половинки разъемов.
Всегда устанавливайте на место пластиковые крышки.

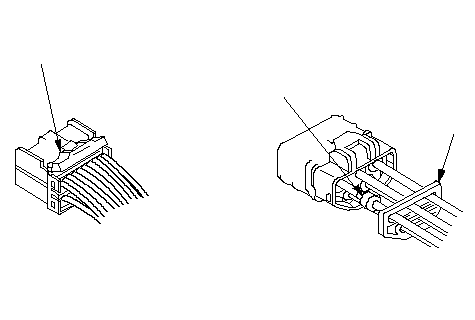

Перед установкой разъемов убедитесь, что клеммы (А) находятся на месте и не погнуты.

Проверьте крепление фиксаторов (В) резинового уплотнения (В).

Задние поверхности некоторых разъемов покрыты смазкой-диэлектриком. При необходимости добавьте смазку. Если смазка загрязнена, замените ее.

Вставьте разъем, чтобы он вошел полностью, и убедитесь, что он надежно заперт.

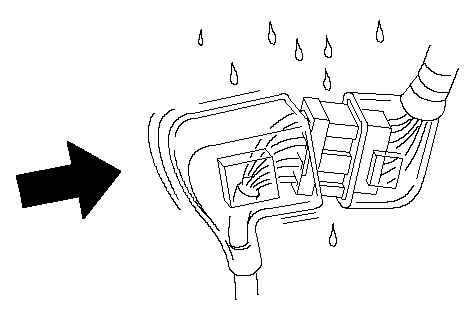

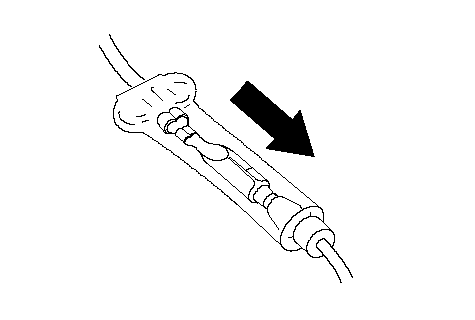

Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Работа с проводами и жгутами проводов

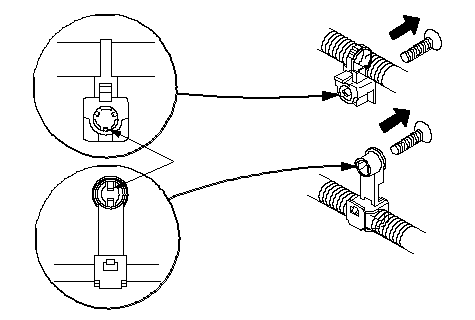

Закрепляйте провода и жгуты проводов на раме с помощью соответствующих фиксаторов в указанных точках.
Снимайте фиксаторы осторожно; следите за тем, чтобы не сломать их замков (А).

После установки фиксаторов, удерживающих жгут проводов, убедитесь, что жгут не касается вращающихся деталей.
Расположите жгуты проводов как можно дальше от выхлопных труб и других горячих деталей, от острых кромок кронштейнов и отверстий, а также от выступающих винтов и болтов.

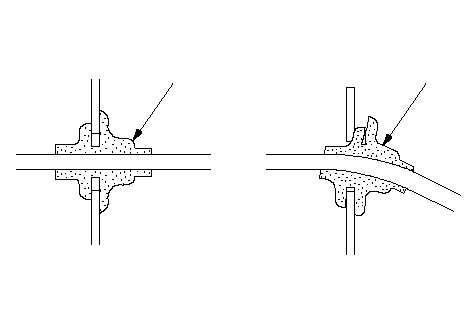

Правильно расположите изолирующие втулки в их желобах (А). Не оставляйте в перекошенном положении изолирующие втулки (В).

Тестирование и ремонт

Не используйте провода или жгуты проводов с поврежденной изоляцией. Замените их или отремонтируйте их, обмотав поврежденное место изоляционной лентой.
Жгуты системы SRS не подлежат ремонту, удлинению и изменению конструкции. При обнаружении обрыва или повреждения жгутов SRS или клемм необходимо заменить жгут целиком.
После установки деталей убедитесь, что под ними не осталось зажатых проводов.
При использовании электрического оборудования для тестирования и диагностики выполняйте инструкции изготовителей приборов и данного Руководства.

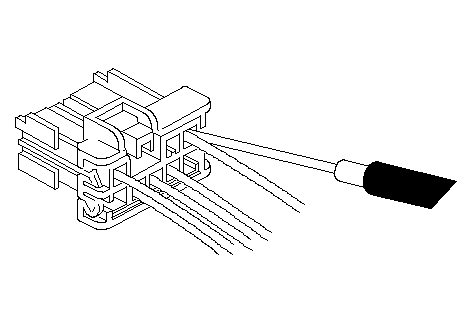

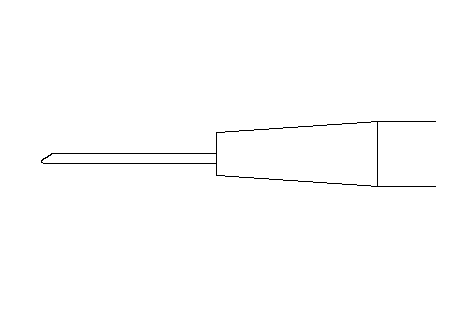

По возможности вставляйте штырь тестера в колодку разъема со стороны провода (за исключением влагонепроницаемых разъемов).

Используйте адаптер для присоединения к проводам 07TAZ-001020A.

См. инструкции комплекта "Honda Terminal Kit" (комплект для работы с клеммами разъемов) для идентификации и замены клемм разъема.

Пятиступенчатый поиск неисправностей

Проверьте жалобу:

Включите все элементы цепи, в которой возникла проблема, чтобы проверить жалобу клиента. Запишите проявления неисправности. Не начинайте разборку или проверку, пока вы не сузите область поисков неисправности.

Проведите анализ электрической схемы:

Просмотрите электрическую схему и найдите цепь, в которой возникла проблема Определите, как должна работать данная цепь, путем трассировки пути движения электрического тока от источника питания через элементы цепи на "массу". Если одновременно вышли из строя несколько цепей, наиболее вероятной причиной является сгоревший электрический предохранитель или нарушение соединения с "массой".

На основе проявлений неисправности и вашего собственного понимания принципа работы электрической цепи определите одну или несколько возможных причин неисправности.

Выделите неисправность путем тестирования цепи:

Проведите тесты цепи, чтобы проверить диагностику, которую вы выполнили Этап 2 . Имейте в виду, что простые логичные процедуры являются ключом к эффективному поиску неисправностей. Вначале проверьте наиболее вероятную причину неисправности. Старайтесь проводить проверки в точках, которые легко доступны.

Определите неисправность:

Как только конкретная неисправность будет определена, выполните ремонт. Убедитесь, что вы используете правильные инструменты и безопасные процедуры.

Убедитесь, что цепь работает:

Включите все элементы, входящие в отремонтированную цепь, чтобы убедиться, что вы правильно определили и устранили неисправность. Если неисправность заключается в сгоревшем электрическом предохранителе, убедитесь, что вы проверили все цепи, связанные с этим предохранителем. Убедитесь, что новые неисправности не возникают, а прежняя неисправность устранена.

Коды цветов проводов

Следующие аббревиатуры используются для обозначения цветов проводов в электрических схемах:

WHT.	Белый
YEL.	Желтый
BLK.	Черный
BLU.	Синий
GRN.	Зеленый
RED.	Красный
ORN.	Оранжевый
PNK.	Розовый
BRN.	Коричневый
GRY.	Серый
PUR.	Темнокрасный
LT BLU.	Голубой
LT GRN.	Светло-зеленый

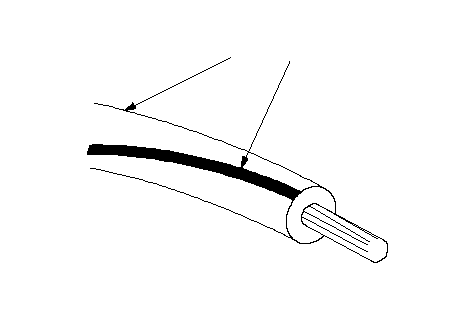

Изоляция проводов имеет один цвет или один цвет с полосами другого цвета. Второй цвет - это цвет полосок.

Поиск неисправностей, связанных с сетью B-CAN

Как проверять коды неисправности DTC с помощью диагностической системы HDS (предпочтительный метод)

Система HDS может проверить статус связи F-CAN и B-CAN, считать и стереть коды DTC, вывести список данных на дисплей и выполнить проверку функций.

Проверьте, появились ли на экране коды DTC

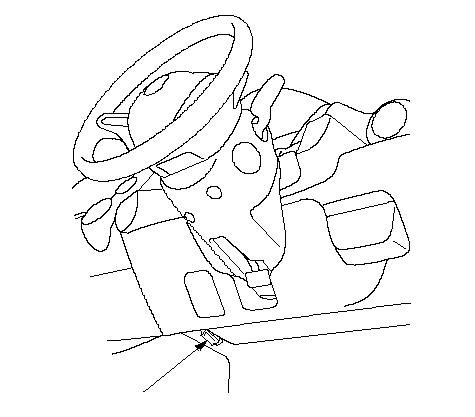

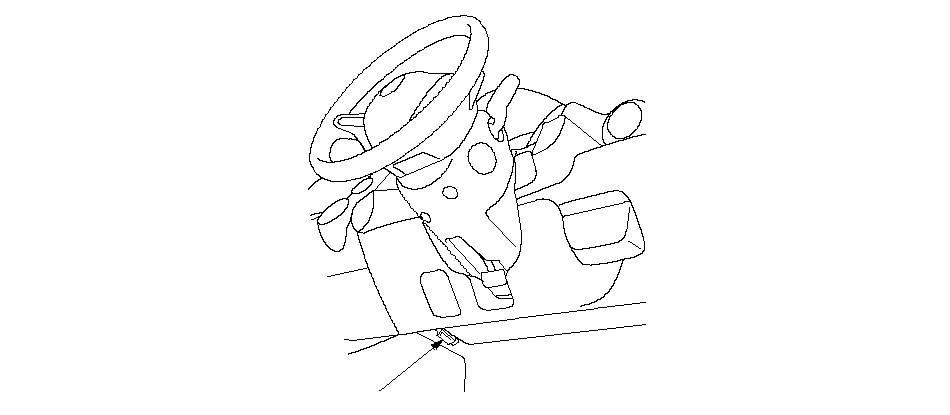

Присоедините HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Убедитесь, что система HDS взаимодействует с автомобилем.

ПРИМЕЧАНИЕ: Если блок HDS не взаимодействует с автомобилем, проведите поиск неисправностей цепи DLC.

Выберите функцию BODY ELECTRICAL, затем войдите в меню TEST MODE и проверьте коды DTC. Если коды DTC не относятся к выбранному меню, выберите проверку всех кодов DTC, чтобы посмотреть все коды неисправности кузова.

ПРИМЕЧАНИЕ: Для определенных операций смотрите руководство для пользователя HDS.

Если на дисплей выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.

ПРИМЕЧАНИЕ: Если сохранились коды DTC B1000, B1150, B1178 и/или B1900, выполните сначала поиск неисправностей по этим кодам (начиная с наименьшего значения).

Как проверить коды неисправности без HDS (применять только если не доступен HDS)

Требуются специальные инструменты

Приспособление для замыкания MPCS

07WAZ-0010100

Если HDS недоступен, применяя этот метод, вы можете проверить статус коммуникаций линии B-CAN и коды неисправности и статус некоторых коммуникаций F-CAN, связанных с модулем управления приборами.

Проверьте, появились ли на экране коды DTC

Включите зажигание, повернув ключ в положение ON (II).

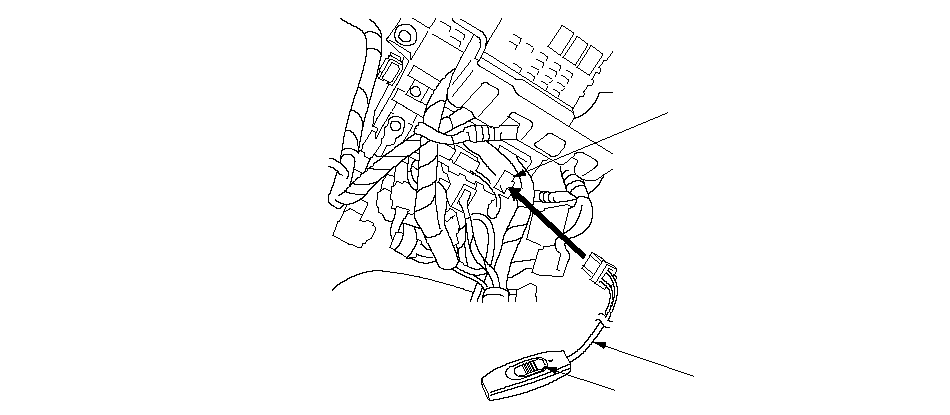

Подсоедините приспособления (А) для замыкания MPCS к диагностическому разъему (В) MICU и включите выключатель (С).

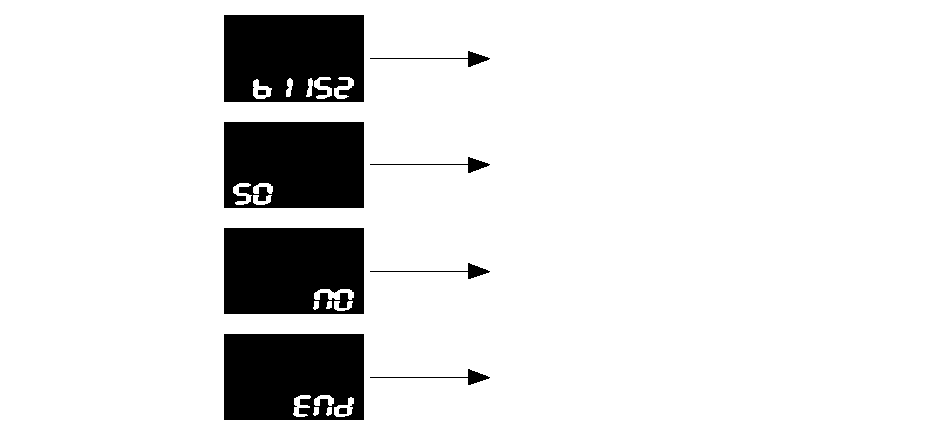

После 5-10 секунд коды DTC, определенные и сохраненные отдельно разными блоками линии B-CAN, будут последовательно загораться на дисплее одометра/пробега, если линия связи между MICU и модулем управления приборами работает правильно. Чтобы пролистать коды неисправности, нажмите кнопку выбор/сброс.

Блок, в памяти которого хранится код неисправности, можно определить по номеру на дисплее одометра/ пробега.

Электронный блок управления	Номер блока управления
MICU	10
Модуль управления приборами	50
Блок иммобилайзера-дистанционного управления	96

ПРИМЕЧАНИЕ: Вы также можете проверить статус коммуникации B-CAN следующими методами:

Как стереть коды неисправности DTC с помощью HDS

Присоедините HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0) и отсоедините систему HDS от разъема передачи данных (DLC).

Как стереть коды неисправности DTC без HDS

Находясь в режиме показа статуса DTC, нажмите и удерживайте кнопку SELECT/RESET (ВЫБОР/СБРОС) не менее 10 секунд.

Выключите короткозамыкатель MPCS и отсоедините разъем от разъема служебной проверки MICU.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Входные сигналы и команды системы HDS

Некоторые входные сигналы происходят настолько быстро, что HDS не успевает обновлять данные. Удерживайте проверяемый выключатель, прослеживая информацию в "DATA LIST" (СПИСКЕ ДАННЫХ). Это должно дать HDS время обновить данные сигнала в "DATA LIST" (СПИСКЕ ДАННЫХ).

Из-за того что программное обеспечение HDS обновляется для поддержки выпуска новых автомобилей, не характерно встречать неподдерживаемые тесты систем функций.

Убедитесь, что автомобиль оснащен самым новым программным обеспечением.

Вход

Меню системы	Список данных	Указатель списка данных
Освещение	Датчик двери водителя	ВЫКЛ/ВКЛ
	Выключатель аварийной сигнализации	ВЫКЛ/ВКЛ
	Выключатель света фар (OFF)	ВЫКЛ/ВКЛ
	Переключатель света фар (СТОЯНКА)	ВЫКЛ/ВКЛ
	Переключатель света фар (ФАРЫ)	ВЫКЛ/ВКЛ
	Переключатель света фар (дальний свет)	ВЫКЛ/ВКЛ
	Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)	ВЫКЛ/ВКЛ
	Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)	ВЫКЛ/ВКЛ
	Выключатель указателя поворота (ПОВОРОТ НАПРАВО)	ВЫКЛ/ВКЛ
	Команда освещения салона	ВЫКЛ/ВКЛ
	Команда указателя левого поворота	ВЫКЛ/ВКЛ
	Команда указателя правого поворота	ВЫКЛ/ВКЛ
	Команда освещения багажного отделения	ВЫКЛ/ВКЛ
	Команда включения фар	ВЫКЛ/ВКЛ
	Команда включения дальнего света фар	ВЫКЛ/ВКЛ
	Команда стояночных фонарей	ВЫКЛ/ВКЛ

Входные сигналы и команды системы HDS

Вход

Меню системы	Список данных	Указатель списка данных
Датчики	Главный переключатель круиз-контроля (переключатель АСС)	ВЫКЛ/ВКЛ
	Селектор круиз-контроля	ВЫКЛ/ВКЛ
	Переключатель "Resume" ("Возобновить") круиз-контроля	ВЫКЛ/ВКЛ
	Датчик давления моторного масла	ВЫКЛ/ВКЛ
	Выключатель указателя "Select/Reset"	ВЫКЛ/ВКЛ
	Датчик стояночного тормоза	ВЫКЛ/ВКЛ
	Датчик уровня тормозной жидкости	ВЫКЛ/ВКЛ
	Переключатель Select/Reset	ВЫКЛ/ВКЛ
	Переключатель INFO NEXT	ВЫКЛ/ВКЛ
	Входной сигнал 2 датчика уровня топлива	v
	Сигнализатор ABS	ВЫКЛ/ВКЛ
	Сигнализатор EBD (электронное распределение тормозного усилия)	ВЫКЛ/ВКЛ
	Индикатор основного выключателя круиз-контроля	ВЫКЛ/ВКЛ
	Индикатор MIL (сигнализатор неисправности)	ВЫКЛ/ВКЛ
	Индикатор низкого давления масла	ВЫКЛ/ВКЛ
	Сигнализатор системы зарядки	ВЫКЛ/ВКЛ
	Индикатор включения главного выключателя круиз-контроля	ВЫКЛ/ВКЛ
	Индикатор дальнего света	ВЫКЛ/ВКЛ
	Индикатор включения стояночных фонарей	ВЫКЛ/ВКЛ
	Сигнализатор низкого уровня топлива	ВЫКЛ/ВКЛ
	Индикатор охранной сигнализации	ВЫКЛ/ВКЛ
	Индикатор ремней безопасности	ВЫКЛ/ВКЛ
	Индикатор открытой двери.	ВЫКЛ/ВКЛ
	Индикатор A/T (АКП )	ВЫКЛ/ВКЛ
	Индикатор системы SRS.	ВЫКЛ/ВКЛ
	Индикатор блокировки срабатывания боковой подушки безопасности	ВЫКЛ/ВКЛ
	Датчик замка ремня безопасности водителя	ВЫКЛ/ВКЛ
	Датчик положения передачи АКП (R)	ВЫКЛ/ВКЛ
	Датчик положения селектора АКП (P)	ВЫКЛ/ВКЛ

Вход

Меню системы	Список данных	Указатель списка данных
Дверные замки	Датчик двери водителя	ВЫКЛ/ВКЛ
	Датчик двери переднего пассажира	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны водителя	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны пассажира	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Управление дверью ЗАБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ
	Управление дверью РАЗБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ
Стеклоочистители	Концевой выключатель положения педали тормоза.	ВЫКЛ/ВКЛ
	Выключатель стеклоочистителей ветрового стекла (LOW)	ВЫКЛ/ВКЛ
	Выключатель стеклоочистителей ветрового стекла (HIGH)	ВЫКЛ/ВКЛ
	Выключатель стеклоочистителей ветрового стекла (MIST)	ВЫКЛ/ВКЛ
	Выключатель стеклоочистителей ветрового стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)	ВЫКЛ/ВКЛ
	Выключатель омывателя ветрового стекла	ВЫКЛ/ВКЛ
	Выключатель очистителя заднего стекла	ON/OFF
	Выключатель электропривода стеклоочистителей ветрового стекла, режим "PARK"	ВЫКЛ/ВКЛ
	Команда очистителя заднего стекла	ON/OFF
	Команда омывателя заднего стекла	ON/OFF
	Управление электроприводом стеклоочистителей ветрового стекла, команда HI	ВЫКЛ/ВКЛ
	Управление электроприводом стеклоочистителей ветрового стекла, команда LO	ВЫКЛ/ВКЛ
	Управление электроприводом омывателя ветрового стекла	ВЫКЛ/ВКЛ
	Датчик автоматической остановки очистителя заднего стекла	ВЫКЛ/ВКЛ

Вход

Меню системы	Список данных	Указатель списка данных
Дистанционное отпирание	Датчик двери водителя	ВЫКЛ/ВКЛ
	Датчик двери переднего пассажира	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны водителя	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны пассажира	ВЫКЛ/ВКЛ
	Выключатель крышки багажника/двери багажника	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Управление дверью ЗАБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ
	Управление дверью РАЗБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ

Входные сигналы и команды системы HDS

Вход

Меню системы	Список данных	Указатель списка данных
Охранная сигнализация	Выключатель цилиндра замка зажигания	ВЫКЛ/ВКЛ
	Датчик двери водителя	ВЫКЛ/ВКЛ
	Датчик двери переднего пассажира	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны водителя	ВЫКЛ/ВКЛ
	Выключатель замка задней двери со стороны пассажира	ВЫКЛ/ВКЛ
	Выключатель крышки багажника/двери багажника	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки багажника (разблокировать)	ВЫКЛ/ВКЛ
	Выключатель аварийной сигнализации	ВЫКЛ/ВКЛ
	Выключатель замка капота	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	ВЫКЛ/ВКЛ
	Управление дверью ЗАБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ
	Управление дверью РАЗБЛОКИРОВАТЬ	ВЫКЛ/ВКЛ
	Управление аварийным сигналом безопасности	ВЫКЛ/ВКЛ
	Команда включения фар	ВЫКЛ/ВКЛ
	Команда включения дальнего света фар	ВЫКЛ/ВКЛ
	Команда стояночных фонарей	ВЫКЛ/ВКЛ
	Управление звуковым сигналом	ON/OFF
Кондиционер	Датчик давления в кондиционере/Устройство тепловой защиты	ВЫКЛ/ВКЛ

Выходная мощность

Меню системы	Описание HDS	Примечание
Дверь закрывается	ЗАПЕРЕТЬ все двери	Сигнал LOCK посылается 1 раз (0,6 с) ко всем дверям
Дверь закрывается	РАЗБЛОКИРОВАТЬ все двери	Сигнал UNLOCK посылается 1 раз (0,6 с) ко всем дверям
Освещение	Команда освещения салона	Горит 30 секунд
	Аварийная сигнализация	Мигает указателями поворота (левым и правым) на 15 секунд
	Команда ЛЕВОГО указателя поворота	Мигает 5 секунд
	Команда ПРАВОГО указателя поворота	Мигает 5 секунд
	Команда включения фар	Включает фары (ближний свет) на 15 секунд
	Команда включения ДАЛЬНЕГО света фар	Включает фары (дальний свет) на 15 секунд
	Команда стояночных фонарей	Включает маленькие фонари на 15 секунд
	Освещение багажного отделения	Горит 30 секунд
Охранная сигнализация	Управление звуковым сигналом	Включает звуковой сигнал на 1 секунды
Стеклоочистители/ омыватели	Команда электропривода стеклоочистителей ветрового стекла LOW	Включает стеклоочиститель ветрового стекла на 5 секунд (низкая скорость)
	Управление электроприводом стеклоочистителей ветрового стекла режим HIGH	Включает стеклоочиститель ветрового стекла на 5 секунд (высокая скорость)
	Управление Омывателем Ветрового Стекла	Включает омыватель ветрового стекла на 5 секунд
	Команда электродвигателя омывателя заднего стекла	Работает 5 секунд
	Электродвигатель очистителя заднего стекла	Работает 5 секунд

Справочная таблица кодов потери связи DTC

Когда предохранитель ECU не способен обмениваться данными с другими предохранителями ECU по локальной сети контроллеров, остальные блоки управления установят код DTC потери соединения. Используйте эту таблицу для поиска неработающего блока управления.

Найдите Блок Управления Передачей Сигнала в той же строке, что и все восстановленные коды DTC потери соединения.

Проведите диагностику входных сигналов для блока управления передачей сигнала.

Неработающая Шина и Коды Внутренних Ошибок

тип DTC	Соответствующий блок
тип DTC	MICU	Модуль управления приборами	Иммобилайзер-блок дистанционного управления
Шина не работает	B1000	B1150	B1900
Ошибка памяти EEPROM Электронного блока управления (ECU)	B1002	B1152

Блок управления передачей сигнала	Сообщение	Принимающий блок /код DTC потери связи
Блок управления передачей сигнала	Сообщение	MICU	Модуль управления приборами	Иммобилайзер-блок дистанционного управления
MICU	RM		B1188
	HLSW		B1155
	WIPSW		B1156
	MICU		B1157
	DOORSW		B1159
	DRLOCKSW		B1160	B1905
Модуль управления приборами	VSP/NE	B1011
Модуль управления приборами	АКП			B1906
Компьютер ECM/PCM	ENG		B1168
Компьютер ECM/PCM	АКП		B1169
Блок управления-модулятора ABS	ABS		B1170
Блок управления EPS	EPS		B1183
SRS	SRS		B1187
