    • Поиск неисправностей по кодам (DTC): U0100 (107-11)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC U0100:
     Неисправность линии F-CAN (блок ТСМ потерял связь с блоком ЕСМ).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC U0100?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указываются ли коды DTC U0103, U0155 и U1261?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите по крайней мере 30 секунд.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.

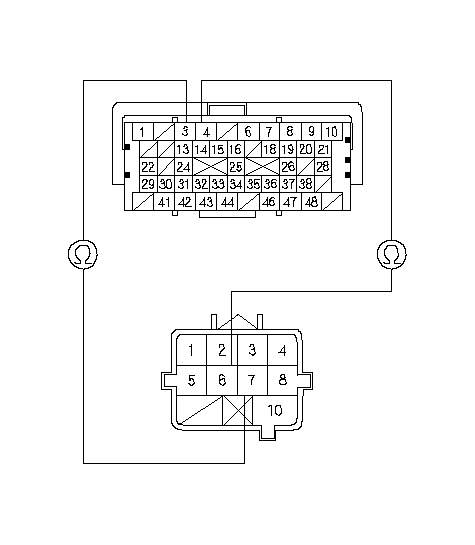

    1. Проверьте непрерывность цепи между клеммой A3 (A4) * разъема блока ЕСМ и клеммой № 7 (№ 6) * 10Р разъема дополнительного жгута проводов исполнительного механизма сцепления.
      *: CANL
    Непрерывно ли соединение?
    ДА -
    Снимите блок исполнительного механизма сцепления, и проверьте дополнительный жгут исполнительного механизма. Если жгут в порядке, замените TCM на заведомо исправный и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв в проводе между 10Р разъемом дополнительного жгута проводов исполнительного механизма сцепления и блоком ECM (A3 (A4) * ).■
    *: CANL
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подождите по крайней мере 30 секунд.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.
    1. Проверьте непрерывность цепи между клеммой A3 (A4) * разъема блока ЕСМ и клеммой 10P разъема дополнительного жгута проводов исполнительного механизма сцепления № 7 (№ 6) * .
      *: CANL
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между 10Р разъемом дополнительного жгута проводов исполнительного механизма сцепления и блоком ECM (A3 (A4) * ).■
    *: CANL
