Поиск неисправностей по кодам (DTC): P19EA (132-1)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
|
DTC P19EA:
Нарушение сигнала стартера (из ЕСМ по линии сигнала)
-
Включите зажигание, повернув ключ в положение ON (II).
-
При рычаге АКП, установленном в положение N, и нажатой педали тормоза, проверьте STARTER ENABLE SIGNAL (сигнал активации стартера) в меню DATA LIST системы HDS.
|
Показывает ли он ON (ВКЛЮЧЕН)?
|
|
ДА
|
-
|
Устраните короткое замыкание на "массу" между блоками ECM (A43) и TCM (A10).■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.
-
Включите зажигание, повернув ключ в положение ON (II).
-

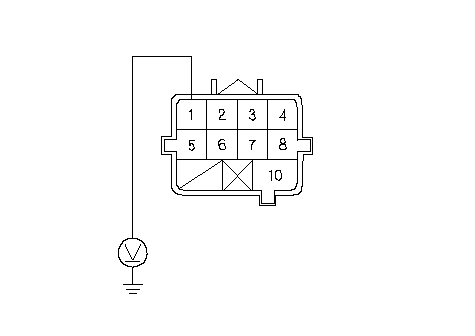

Измерьте напряжение между клеммой № 1 10P разъема дополнительного жгута исполнительного механизма сцепления и "массой" кузова.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
Устраните короткое замыкание на силовой провод между блоками ECM (A43) и TCM (A10).■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем А (49-контактный) компьютера ЕСМ.
|
Сторона клемм-входов
10Р РАЗЪЕМ ДОПОЛНИТЕЛЬНОГО ЖГУТА
ПРОВОДОВ ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА СЦЕПЛЕНИЯ
(со стороны жгута проводов моторного отсека)
STEN (PUR)
}
|
-

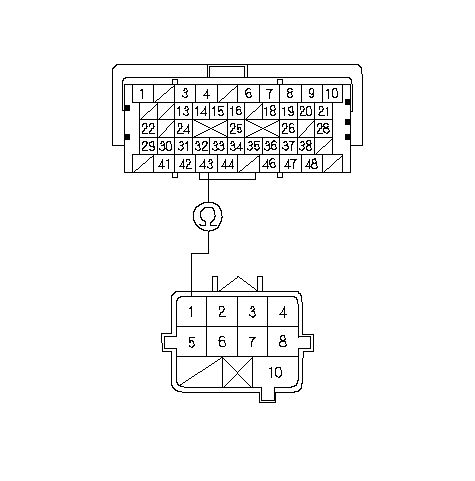

Проверьте непрерывность цепи между клеммой А43 разъема блока ЕСМ и клеммой № 1 10Р разъема дополнительного жгута проводов исполнительного механизма сцепления.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM (A43) и дополнительным жгутом проводов исполнительного механизма сцепления .■
|
|
РАЗЪЕМ А (49Р) А БЛОКА ЕСМ
Сторона разъема клемм-выходов
10Р РАЗЪЕМ ДОПОЛНИТЕЛЬНОГО ЖГУТА
ПРОВОДОВ ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА СЦЕПЛЕНИЯ
(со стороны жгута проводов моторного отсека)
Сторона клемм-входов
STEN (PUR)
STEN (PUR)
}
|
