    • Поиск неисправностей по кодам (DTC): P19E8 (130-1)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P19E8:
     Нарушение сигнала скорости автомобиля (из ЕСМ по линии сигнала)
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поднимите автомобиль и убедитесь, что он надежно зафиксирован в поднятом положении.
    1. Запустите двигатель и переместите рычаг переключения передач в положение D.
    1. Сравните показания спидометра и значение VEHICLE SPEED (скорость автомобиля) в меню DATA LIST при помощи системы HDS.
    Совпадает ли показание HDS со спидометром?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна.■
    НЕТ -
    Перейдите к Этап 5 .
    1. Проверьте VEHICLE SPEED (Скорость автомобиля) в DATA LIST (Списке данных) с помощью HDS.
    Указывается 0 км/ч?
    ДА -
    Устраните короткое замыкание на "массу" между блоками ECM (A33) и TCM (A3).■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.
    1. Включите зажигание, повернув ключ в положение ON (II).

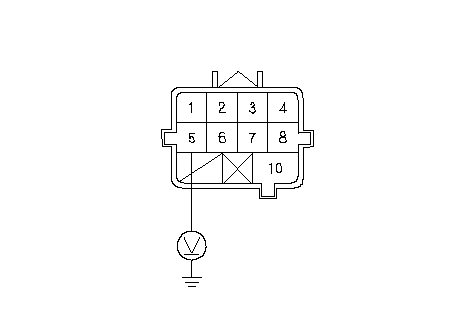

    1. Измерьте напряжение между клеммой № 5 10P разъема дополнительного жгута исполнительного механизма сцепления и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод между блоком ECM (A33) и дополнительным жгутом исполнительного механизма сцепления.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.

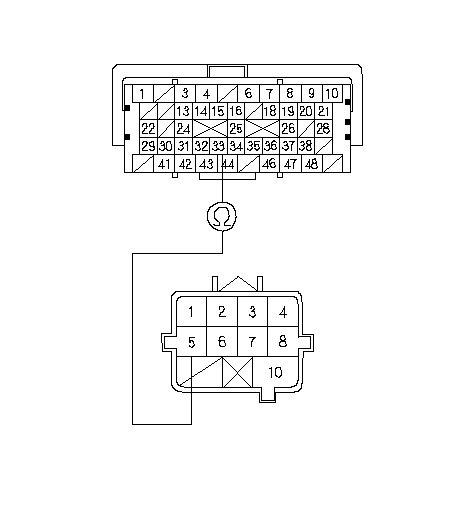

    1. Проверьте непрерывность цепи между клеммой А33 разъема блока ЕСМ и клеммой № 5 10Р разъема дополнительного жгута проводов исполнительного механизма сцепления.
    Непрерывно ли соединение?
    ДА -
    Снимите блок исполнительного механизма сцепления, и проверьте дополнительный жгут проводов исполнительного механизма сцепления. Если жгут в порядке, замените TCM на заведомо исправный и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв в проводе между блоком ECM (A33) и дополнительным жгутом проводов исполнительного механизма сцепления.■
