    • Поиск неисправностей по кодам (DTC): P0914 (162-5)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P0914:
     Нарушения в цепи сигнала датчика импульса вращения электродвигателя исполнительного элемента переключения передач
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Переместите рычаг переключения передач в положение D, затем перемещайте рычаг между положениями + и -.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC P0914?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем электродвигателя исполнительного механизма переключения передач.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC P0914?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Замените исполнительный механизм переключения передач. (Некоторые DTC, связанные в разрывом цепи, будут сохранены в это время).■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (40Р) блока ТСМ.
    1. Проверьте неразрывность соединения между клеммой № 5 6P разъема электродвигателя исполнительного элемента переключения передачи и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе дополнительного жгута А исполнительного механизма переключения передач.■
    НЕТ -
    Перейдите к Этап 14 .
    1. Включите зажигание, повернув ключ в положение ON (II).

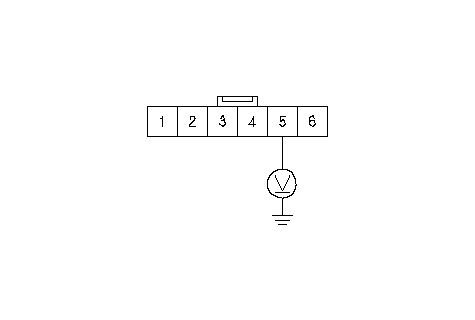

    1. Измерьте напряжение между клеммой №5 6P разъема электродвигателя исполнительного механизма переключения передач и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в проводе дополнительного жгута А исполнительного механизма переключения передач.■
    НЕТ -
    Перейдите к Этап 16 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

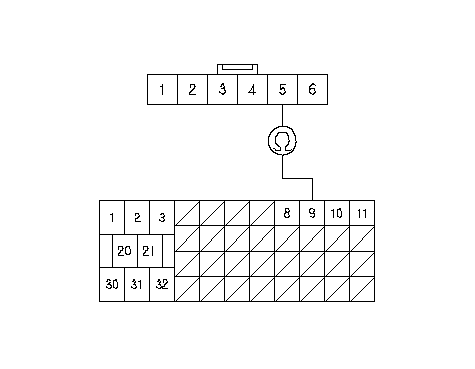

    1. Проверьте неразрывность соединения между клеммой № 5 6P разъема электродвигателя исполнительного механизма переключения передачи и клеммой В9 разъема блока ТСМ.
    Непрерывно ли соединение?
    ДА -
    Замените TCM на заведомо исправный и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв в проводе дополнительного жгута проводов А исполнительного механизма переключения передач.■
