    • Поиск неисправностей по кодам (DTC): P0904 (162-2)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P0904:
     Нарушения в цепи сигнала датчика импульса вращения электродвигателя исполнительного механизма выбора передач
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Переместите рычаг переключения в положения D, N, D и N.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC P0904?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем электродвигателя исполнительного механизма выбора передач.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC P0904?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 10P разъем дополнительного жгута проводов В исполнительного механизма переключения передач.

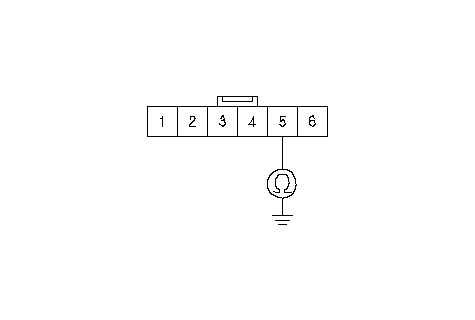

    1. Проверьте неразрывность соединения между клеммой № 5 6Р разъема электродвигателя исполнительного механизма выбора передачи и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе дополнительного жгута В исполнительного механизма изменения передачи.■
    НЕТ -
    Перейдите к Этап 13 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой №5 6P разъема электродвигателя исполнительного механизма выбора передач и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в проводе дополнительного жгута В исполнительного механизма переключения передач.■
    НЕТ -
    Перейдите к Этап 15 .
    1. Проверьте непрерывность цепи между клеммой № 5 6P электродвигателя исполнительного механизма выбора передачи и клеммой № 5 10Р разъема В дополнительного жгута проводов исполнительного механизма переключения передач.
    Непрерывно ли соединение?
    ДА -
    Снимите блок исполнительного механизма сцепления, затем проверьте дополнительный жгут А исполнительного механизма переключения передач; если жгут в порядке, замените блок ТСМ заведомо исправным, и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв в проводе дополнительного жгута В исполнительного механизма изменения передачи.■
