    • Поиск неисправностей по кодам (DTC): P0512 (137-2)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P0512:
     Нарушение в цепи сигнала стартера
    ПРИМЕЧАНИЕ: Если двигатель запущен без помощи стартера, код DTC P0512 сохраняется в память.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC P0512?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 10Р разъем дополнительного жгута исполнительного механизма сцепления от жгута проводов моторного отсека.
    1. Включите зажигание в положение "START" (III).

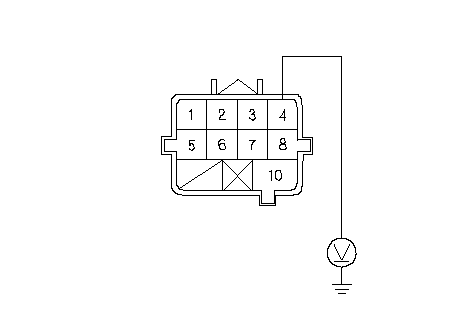

    1. Измерьте напряжение между клеммой № 4 10P разъема дополнительного жгута исполнительного механизма сцепления и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Снимите блок исполнительного механизма сцепления, затем проверьте дополнительный жгут исполнительного механизма сцепления; если жгут в порядке, замените блок ТСМ заведомо исправным и повторите проверку. Если с заведомо исправным блоком TCM неисправность себя не проявляет, замените снятый блок TCM. ■
    НЕТ -
    Устраните разрыв провода между выключателем стартера и блоком ТСМ.■
