Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
МОДУЛЬ (ЕСМ)/
УПРАВЛЕНИЕ СИЛОВЫМ
АГРЕГАТОМ
МОДУЛЬ (PCM)
Общие инструкции
Информация,
Замена,
Обновление,
Замена,

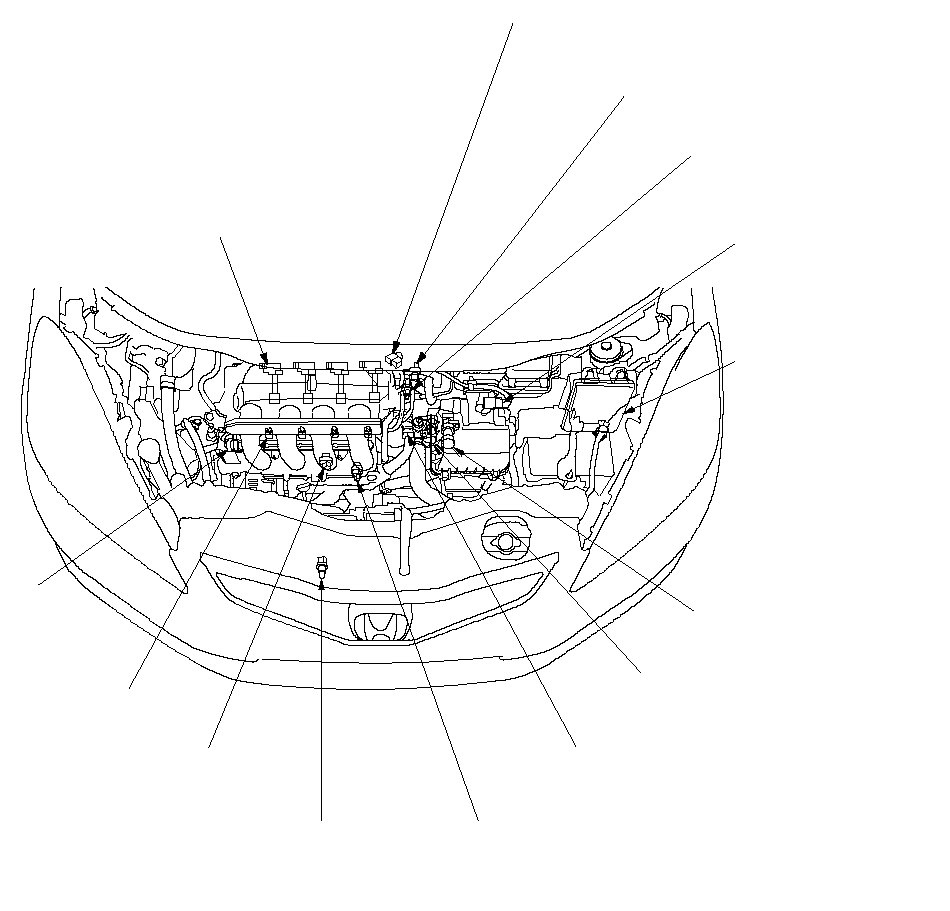

КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК МАССЫ ВОЗДУШНОГО
ПОТОКА (MAF)/
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА
НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,
в руководстве по ремонту,
P/N 62TF000A

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ (АКП)

ДАТЧИК
ДАВЛЕНИЯ МАСЛА

АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК ДАВЛЕНИЯ (MAP)
Замена,
в руководстве по ремонту, P/N 62TF000A

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ (МКП)
Замена,
в руководстве по ремонту, P/N 62TF000A

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
ДАТЧИК 2
Замена,
в руководстве по ремонту, P/N 62TF000A

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
Замена,
в руководстве по ремонту, P/N 62TF000A

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
ДАТЧИК 1
Замена,
в руководстве по ремонту, P/N 62TF000A

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
Замена,
в руководстве по ремонту, P/N 62TF000A

ВСПОМОГАТЕЛЬНАЯ
СИСТЕМА ПОДАЧИ ТОПЛИВА
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
Проверка,

Замена,

ИНЖЕКТОРЫ
Замена,

ДАТЧИК ДЕТОНАЦИИ
Замена,

в руководстве по ремонту,
P/N 62TF000A

}

ОТНОШЕНИЕ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (А/F)
ДАТЧИК (ДАТЧИК 1)
Замена,
в руководстве по ремонту, P/N 62TF000A

}

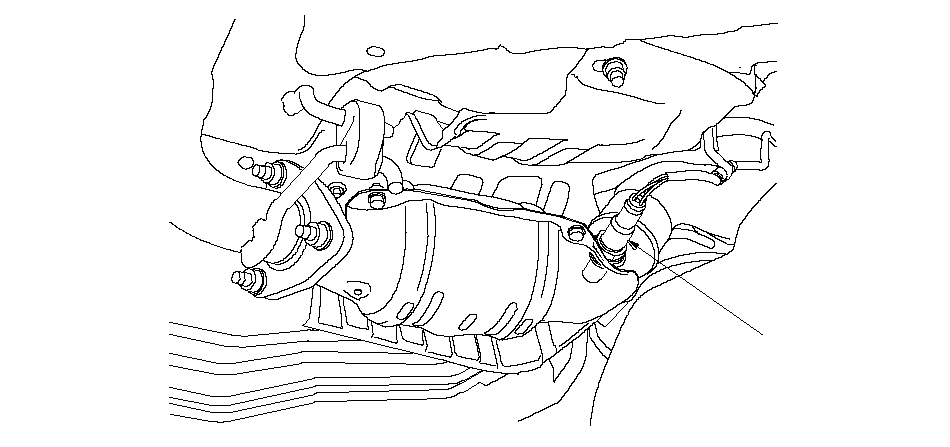

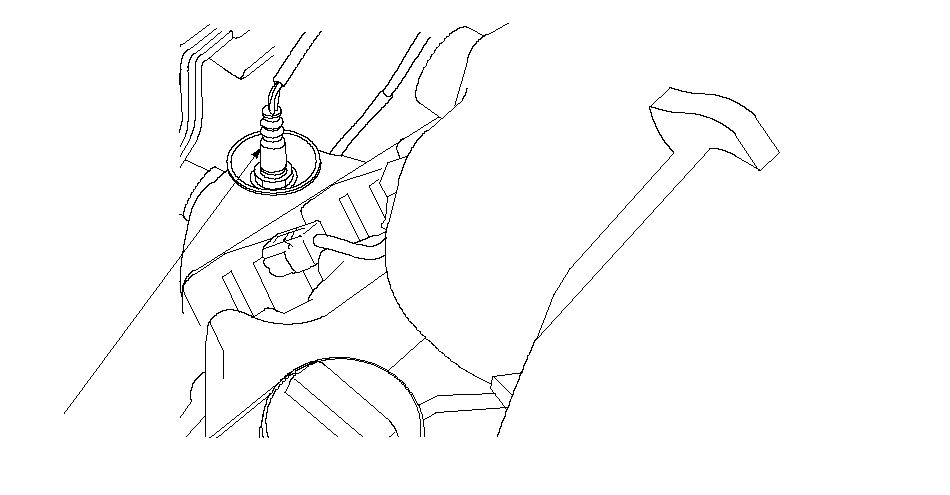

ВТОРИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК
(ВТОРИЧНЫЙ ДАТЧИК HO2S) (ДАТЧИК 2)
Замена,
в руководстве по ремонту, P/N 62TF000A

}

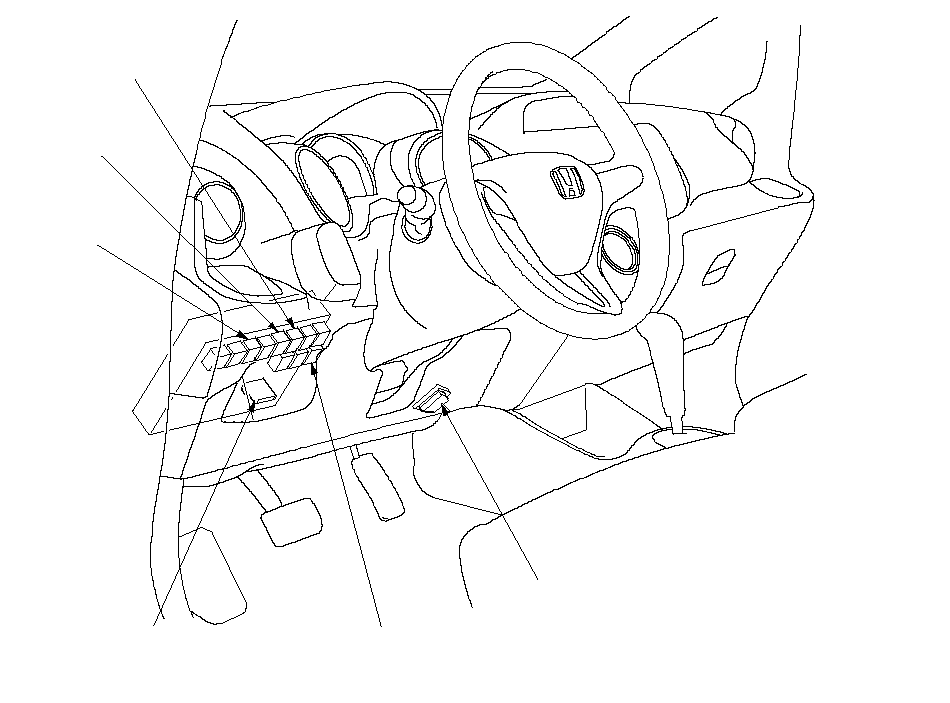

РЕЛЕ ДАТЧИКА A/F

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ 1 СИСТЕМЫ PGM-FI

ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI

ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА
ДЕТЕКТОР (ELD)
Замена,
в руководстве по ремонту, P/N 62TF000A

}
