Замена электромагнитного клапана топливной подсистемы
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-
Снимите болт (А).
-
Снимите стойку впускного коллектора (В).
-
Отсоедините разъем (C) от электромагнита дополнительной топливной системы.
-
Снимите хомут жгута проводов (D) с держателя электромагнита дополнительной топливной системы (E).
|
12 N·m (1.2 kgf·m)
A
12 N·m (1.2 kgf·m)
D
B
C
E
}
|
-

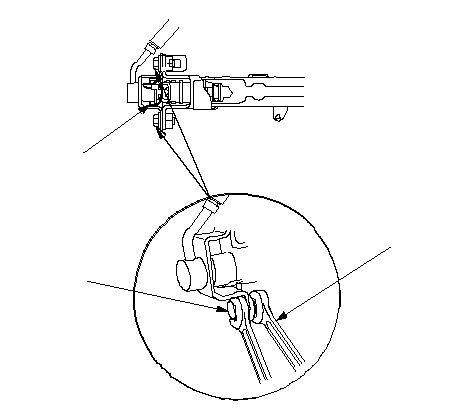

Установите ключ (А), затем снимите болты (В).
-
Снимите фиксатор инжектора (C) с электромагнита дополнительной топливной системы.
|
B
A
C
}
|
-

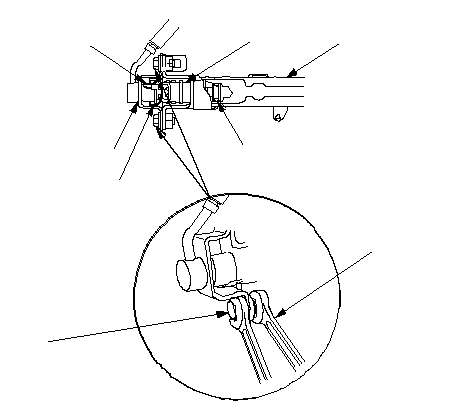

Смажьте новое уплотнительное кольцо круглого сечения (А) чистым моторным маслом и вставьте электромагнит дополнительной топливной системы (В) в держатель электромагнита дополнительной топливной системы (С).
-
Установите фиксатор инжектора (D).
-
Смажьте новое уплотнительное кольцо круглого сечения (E) чистым моторным маслом и вставьте электромагнит дополнительной топливной системы (В) в дополнительный топливопровод (F)
-
Установите ключ (G), затем затяните болты (H).
|
H
12 N·m
(1.2 kgf·m)
A
D
E
B
C
F
G
}
|
-

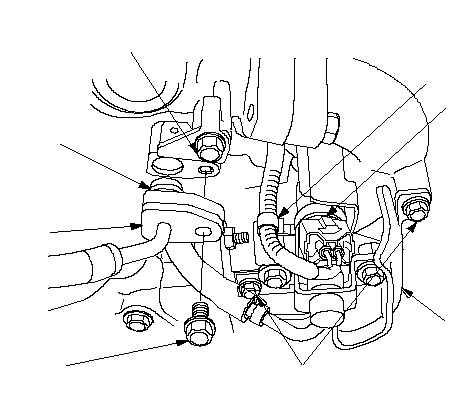

Установите болт (А).
-
Установите дополнительный топливопровод (В) с новым уплотнительным кольцом (С).
-
Подсоедините разъем (D).
-
Включите зажигание (положение ON (II)), но не включайте стартер. После работы дополнительного топливного насоса в течение примерно 2 секунд, давление топлива в дополнительной магистрали повышается. Повторите это два или три раза, затем проверьте утечки топлива.
-
Установите хомут жгута проводов (Е).
-
Установите стойку впускного коллектора (F).
|
A
12 N·m (1.2 kgf·m)
12 N·m (1.2 kgf·m)
12 N·m (1.2 kgf·m)
E
B
C
F
B
}
|
