Поиск неисправностей по кодам DTC: P0982 (60)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0982:

Электромагнитный клапан D переключения передач (короткое замыкание)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды.

Убедитесь что код неисправности DTC P0982 постоянно возникает.

Код DTC P0982 отображается?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к Этап 4 .

Выберите Shift Solenoid D в дополнительном меню теста (Miscellaneous Test Menu) и проверьте электромагнитный клапан D переключения передач с помощью системы HDS.

Слышен ли щелкающий звук?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 7 .

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0982 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте провод SH D, нет ли пропадающего замыкания на массу между электромагнитным клапаном Е переключения передач и блоком PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 49P разъем В и 49P разъем С блока РСМ.

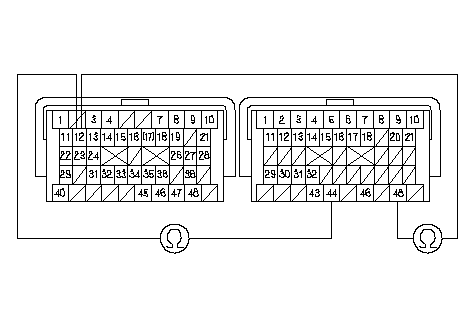

Измерьте сопротивление между клеммами B12 и С44 или С48 разъема блока РСМ.

Сопротивление менее 12 Ω?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Перейдите к Этап 16 .

Отсоедините разъем жгута электромагнитного клапана переключения.

Проверьте непрерывность соединения между клеммами разъема компьютера РСМ B12 и С44 или С48.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между клеммой B12 разъема блока РСМ и разъемом жгута проводов электромагнита переключения, затем перейдите к Этап 21 .
НЕТ	-	Перейдите к Этап 13 .

Проверьте электромагнитный клапан D переключения передач.

Электромагнитный клапан D переключения в порядке?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Замените электромагнитный клапан D переключения передач или жгут проводов электромагнитного клапана, затем перейдите к Этап 21 .

Включите зажигание, повернув ключ в положение ON (II).

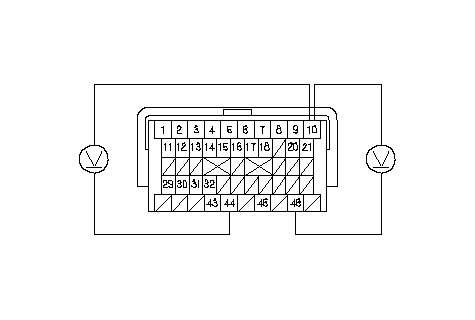

Измерьте напряжение между клеммами разъема компьютера РСМ C10 и C44 или C48.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Проверьте исправность предохранителя № 20 (15 A) в блоке предохранителей/реле под панелью приборов. Если предохранитель исправен, устраните разрыв или короткое замыкание в проводе между клеммой С10 разъема РСМ и блоком предохранителей/реле под панелью приборов, затем перейдите к Этап 21 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0982 отображается?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 20 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0982 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 19 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач D и компьютером PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 18 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0982 отображается?

ДА	-	Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач D и компьютером PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 25 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0982 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 24 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач D и компьютером PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 23 и проведите проверку заново.
