    • Поиск неисправностей по кодам DTC: P0973 (7)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC P0973:
     Электромагнитный клапан А переключения передач (короткое замыкание)
    ПРИМЕЧАНИЕ:
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и выполните испытательную поездку:
      • 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в положении D, D3 или 2 не менее 1 секунды, потом затормозите и остановитесь.
      • 5-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме последовательного переключения при положении S или D не менее 1 секунды, потом затормозите и остановитесь.
    1. Убедитесь что код неисправности DTC P0973 постоянно возникает.
    Код DTC P0973 отображается?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 4 .
    1. Выберите Shift Solenoid A в дополнительном меню теста (Miscellaneous Test Menu) и проверьте электромагнитный клапан переключения передач А с помощью системы HDS.
    Слышен ли щелкающий звук?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Перейдите к Этап 7 .
    1. Выполните испытательную поездку:
      • 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в положении D, D3 или 2 не менее 1 секунды. Затем затормозите, остановитесь и подождите не менее 1 секунды.
      • 5-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме последовательного переключения при положении S или D не менее 1 секунды, потом затормозите, остановитесь и подождите не менее 1 секунды.
    1. Проследите OBD STATUS (статус бортовой диагностики) для кода P0973 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте провод SH A, нет ли пропадающего замыкания на массу между электромагнитным клапаном А переключения передач и блоком PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 49P разъем В и 49P разъем С блока РСМ.

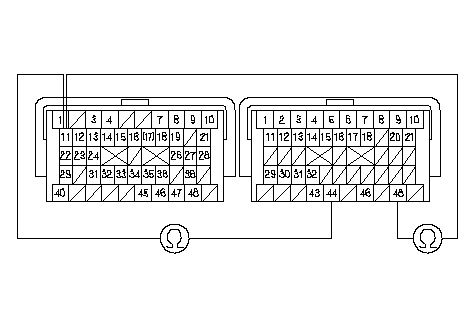

    1. Измерьте сопротивление между клеммами B11 и С44 или С48 разъема блока РСМ.
    Сопротивление менее 12 Ω?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Отсоедините разъем жгута электромагнитного клапана переключения.
    1. Проверьте непрерывность соединения между клеммами разъема компьютера РСМ B11 и С44 или С48.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между клеммой B11 разъема блока РСМ и разъемом жгута проводов электромагнита переключения, затем перейдите к Этап 22 .
    НЕТ -
    Перейдите к Этап 13 .
    Электромагнитный клапан А в порядке?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    1. Отсоедините разъем А (49-контактный) компьютера РСМ.
    1. Включите зажигание, повернув ключ в положение ON (II).

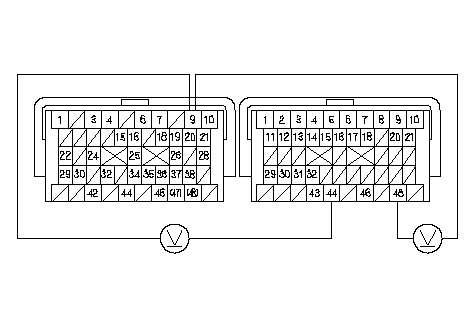

    1. Измерьте напряжение между клеммами разъема компьютера РСМ A9 и C44 или C48.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Проверьте исправность предохранителя № 39 (15 A) в блоке предохранителей/реле под панелью приборов. Если предохранитель исправен, проверьте главное реле PGM-FI и устраните разрыв или короткое замыкание в проводе между клеммой А9 разъема РСМ и блоком предохранителей/реле под панелью приборов, затем перейдите к Этап 22 .
    1. Заново подсоедините все разъемы.
    1. Выполните испытательную поездку:
      • 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в положении D, D3 или 2 не менее 1 секунды. Затем затормозите, остановитесь и подождите не менее 1 секунды.
      • 5-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме последовательного переключения при положении S или D не менее 1 секунды, потом затормозите, остановитесь и подождите не менее 1 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0973 отображается?
    ДА -
    Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 21 .
    1. Проследите OBD STATUS (статус бортовой диагностики) для кода P0973 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач А и компьютером PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 19 и проведите проверку заново.
    1. Заново подсоедините все разъемы.
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Выполните испытательную поездку:
      • 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в положении D, D3 или 2 не менее 1 секунды. Затем затормозите, остановитесь и подождите не менее 1 секунды.
      • 5-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме последовательного переключения при положении S или D не менее 1 секунды, потом затормозите, остановитесь и подождите не менее 1 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0973 отображается?
    ДА -
    Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач А и компьютером PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 26 .
    1. Проследите OBD STATUS (статус бортовой диагностики) для кода P0973 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 25 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте наличие пропадающего замыкания в проводе между электромагнитным клапаном переключения передач А и компьютером PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 24 и проведите проверку заново.
